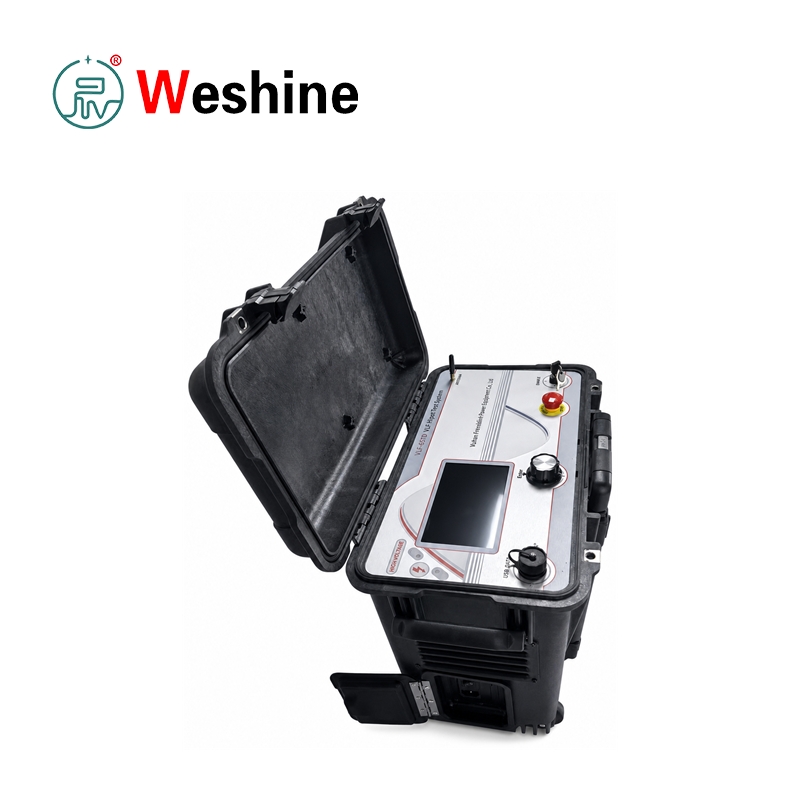

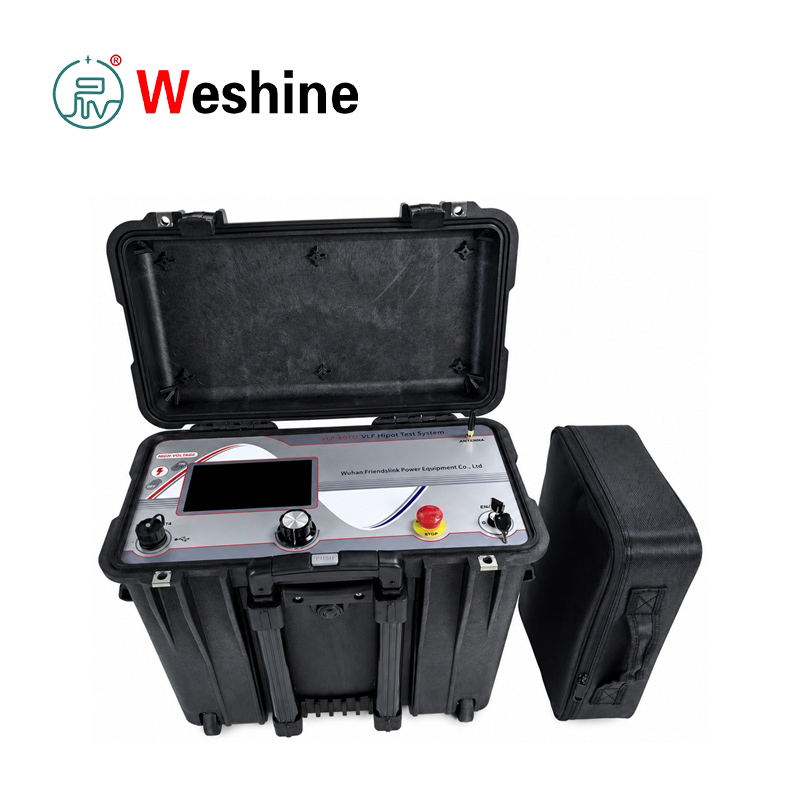

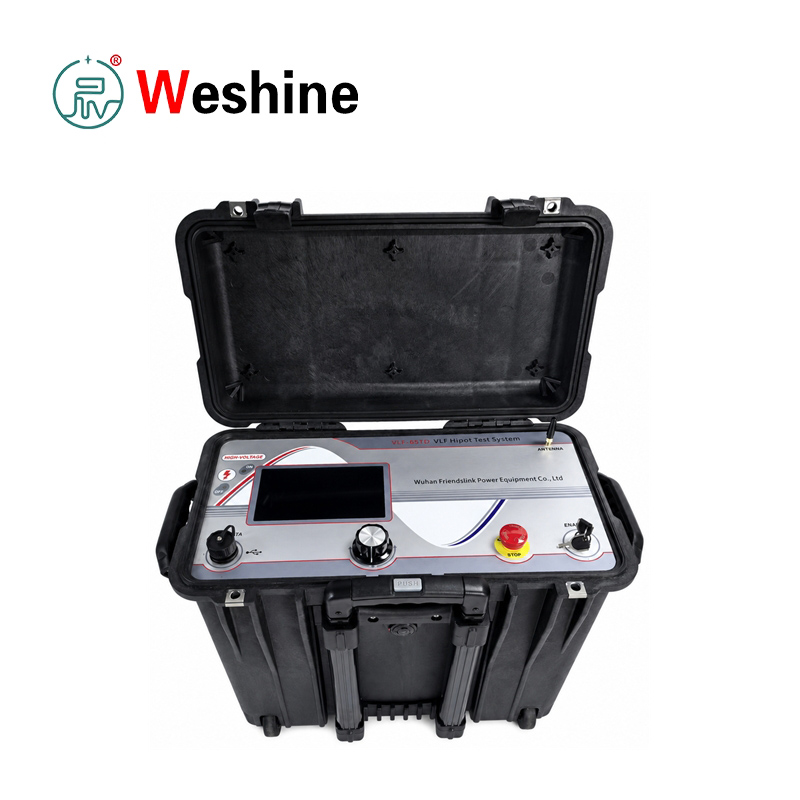

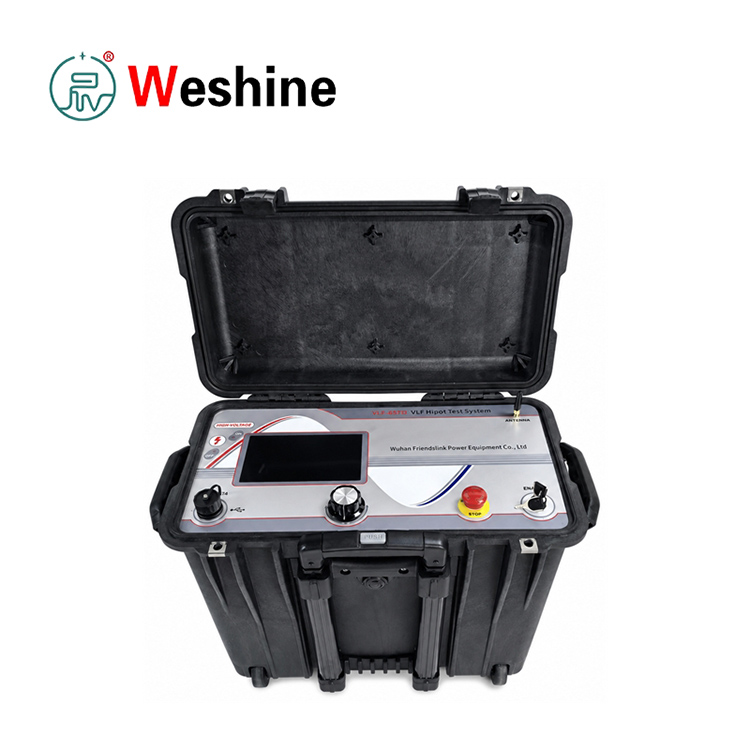

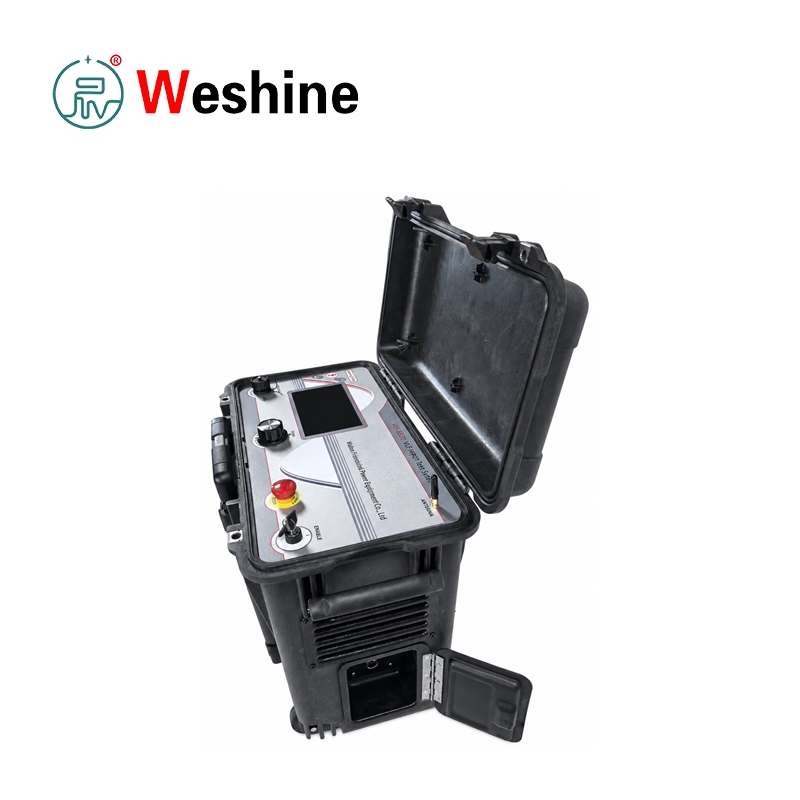

VLF టాన్ డెల్టా టెస్ట్ సిస్టమ్

చైనాలోని ఒక ప్రొఫెషనల్ తయారీదారు వెషైన్ అందించే మన్నికైన VLF టాన్ డెల్టా టెస్ట్ సిస్టమ్, ఇన్సులేషన్ డయాగ్నసిస్ కోసం రూపొందించబడింది మరియు మీడియం-వోల్టేజ్ పవర్ కేబుల్‌ల పరీక్షను తట్టుకుంటుంది. ఇది VLF AC వోల్టేజ్ తట్టుకునే మరియు విద్యుద్వాహక నష్టం కొలతను ఒక కాంపాక్ట్ యూనిట్‌గా అనుసంధానిస్తుంది. పరికరాలు CENELEC ప్రమాణాలకు అనుగుణంగా HD 620 S1:1996 మరియు HD 621 S1:1996, PE, XLPE మరియు పేపర్-ఇన్సులేటెడ్ కేబుల్‌లకు వర్తిస్తుంది.

సాధారణ కేబుల్ నిర్వహణ సమయంలో, నీటి చెట్టు వృద్ధాప్యం, కాలుష్యం, యాంత్రిక నష్టం మరియు పాక్షిక క్షీణత వంటి అదృశ్య ఇన్సులేషన్ లోపాలు సాధారణ దృశ్య తనిఖీ ద్వారా గుర్తించబడవు. 0.1 Hz VLF సైన్ వేవ్ టెస్ట్ కేబుల్ ఇన్సులేషన్‌కు AC ఒత్తిడిని వర్తింపజేస్తుంది, అయితే సాంప్రదాయ 50 Hz పరీక్షా పరికరాల కంటే చాలా తక్కువ శక్తి సామర్థ్యం అవసరం, ఇది పొడవైన మీడియం-వోల్టేజ్ కేబుల్‌ల ఫీల్డ్ టెస్టింగ్‌ను చాలా సులభతరం చేస్తుంది.

ఈ VLF టాన్ డెల్టా టెస్ట్ సిస్టమ్ పరీక్షలను తట్టుకోవడానికి మరియు డైరెక్ట్ టాన్ డెల్టా కొలత కోసం VLF సైన్ వేవ్ అవుట్‌పుట్‌ను అందిస్తుంది. టాన్ డెల్టా రీడింగ్ కేబుల్ ఇన్సులేషన్ యొక్క విద్యుద్వాహక నష్ట కారకాన్ని ప్రతిబింబిస్తుంది, ఇది వృద్ధాప్యం మరియు క్షీణత స్థాయిలను నిర్ధారిస్తుంది. యూనిట్ స్వయంచాలకంగా నిర్ణీత విధానాన్ని అనుసరించి బహుళ వోల్టేజ్ స్థాయిల క్రింద నష్ట పరీక్షలను అమలు చేస్తుంది: 0.5 U0 చక్రాలు, U0 చక్రాలు మరియు 1.5 U0 చక్రాలు. అన్ని రౌండ్‌లను పూర్తి చేసిన తర్వాత, పరీక్ష డేటా సేవ్ చేయబడుతుంది మరియు కేబుల్ పూర్తిగా డిస్చార్జ్ చేయబడుతుంది.

రెండు ప్రామాణిక కాన్ఫిగరేషన్‌లు అందుబాటులో ఉన్నాయి: 34 kV మరియు 45 kV పీక్ మోడల్‌లు. 34 kV యూనిట్ 24 kV RMS (34 kV పీక్) వరకు సైన్ వేవ్‌ను ఉత్పత్తి చేస్తుంది; 45 kV యూనిట్ 31.8 kV RMS (45 kV పీక్)కి చేరుకుంటుంది. DC వోల్టేజ్ అవుట్‌పుట్ కూడా అంతర్నిర్మితంగా ఉంది, 34 kV వెర్షన్‌కు ±1~34 kV మరియు 45 kV వెర్షన్ కోసం ±1~45 kV. దీర్ఘచతురస్రాకార వేవ్ మరియు DC పరీక్ష మోడ్‌లకు కూడా మద్దతు ఉంది.

కేబుల్ షీత్ నిర్వహణ కోసం, టెస్ట్ మెషిన్ గరిష్టంగా 10 kV అవుట్‌పుట్‌తో షీత్ ఇన్స్‌పెక్షన్ మరియు ఫాల్ట్ లొకేటింగ్‌కు మద్దతు ఇస్తుంది. DC మోడ్‌లో లీకేజ్ కరెంట్ కొలత మొత్తం కేబుల్ ఇన్సులేషన్ నాణ్యతను అంచనా వేయడంలో సహాయపడుతుంది. ఫ్లాష్‌ఓవర్ లేదా కేబుల్ వైఫల్యం సంభవించినప్పుడు అంతర్నిర్మిత బ్రేక్‌డౌన్ గుర్తింపు తక్షణమే అధిక వోల్టేజ్‌ను తగ్గిస్తుంది, పూర్తి రక్షణను అందిస్తుంది.

పూర్తి సెట్‌లో ప్రధాన టెస్ట్ హోస్ట్, హై-వోల్టేజ్ కేబుల్, గ్రౌండింగ్ వైర్, పవర్ కార్డ్, USB ఫ్లాష్ డ్రైవ్ మరియు అనుబంధ బ్యాగ్ ఉన్నాయి. USB 2.0 పోర్ట్ డేటా ఎగుమతి మరియు ఫర్మ్‌వేర్ అప్‌గ్రేడ్‌ను ప్రారంభిస్తుంది. అన్ని పరీక్ష లాగ్‌లు స్థానికంగా నిల్వ చేయబడతాయి మరియు PCలో నివేదిక ఉత్పత్తి కోసం USBకి ఎగుమతి చేయబడతాయి. సరిపోలే సాఫ్ట్‌వేర్ దశ A/B/C డేటా ఫైల్‌లను ఏకకాలంలో తెరవడానికి మద్దతు ఇస్తుంది మరియు పరీక్ష గణాంకాలు మరియు విద్యుద్వాహక నష్టం వక్రతలతో వివరణాత్మక నివేదికలను అందిస్తుంది.

భద్రతకు అత్యంత ప్రాధాన్యత ఉంటుంది. ఆపరేషన్ సమయంలో అధిక వోల్టేజ్ ఉత్పత్తి అవుతుంది, కాబట్టి వృత్తిపరంగా శిక్షణ పొందిన సాంకేతిక నిపుణులు మాత్రమే ఆపరేట్ చేయడానికి అనుమతించబడతారు. ఆపరేటర్లు ఖచ్చితంగా ఐదు ప్రధాన భద్రతా నియమాలను పాటించాలి: పవర్ కట్, రీ-ఎనర్జీజేషన్ లాక్ అవుట్, జీరో వోల్టేజ్, గ్రౌండ్ మరియు షార్ట్-సర్క్యూట్‌ని వెరిఫై చేయడం, ప్రక్కనే ఉన్న లైవ్ కాంపోనెంట్‌లను వేరుచేయడం. హై-వోల్టేజ్ పరీక్ష పర్యవేక్షణ కోసం సైట్‌లో ఇద్దరు లేదా అంతకంటే ఎక్కువ మంది సిబ్బంది అవసరం.

ఉత్పత్తి గైడ్

పరీక్షించిన కేబుల్‌లపై నియంత్రించదగిన 0.1 Hz సైన్ వోల్టేజ్‌ని వర్తింపజేయడం ద్వారా ఇంటిగ్రేటెడ్ కేబుల్ టెస్టర్ పని చేస్తుంది. సాంప్రదాయిక 50 Hz AC పరీక్షతో పోలిస్తే, అల్ట్రా-తక్కువ పౌనఃపున్య సాంకేతికత కెపాసిటివ్ కేబుల్ లోడ్‌ల కోసం ప్రస్తుత డిమాండ్‌ను బాగా తగ్గిస్తుంది, మీడియం-వోల్టేజ్ కేబుల్‌ల యొక్క పోర్టబుల్ ఫీల్డ్ ఇన్‌స్పెక్షన్‌ని అనుమతిస్తుంది.

కేబుల్ కనెక్షన్ ముందు, ఐదు అధిక-వోల్టేజ్ భద్రతా నియమాలను ఖచ్చితంగా అనుసరించండి. పరీక్ష కేబుల్ పవర్-ఆఫ్, ఐసోలేటెడ్, వోల్టేజ్-వెరిఫైడ్, గ్రౌండ్డ్ మరియు షార్ట్-సర్క్యూట్ అయినట్లు నిర్ధారించుకోండి. సమీపంలోని అన్ని ప్రత్యక్ష భాగాలను తప్పనిసరిగా కవర్ చేయాలి లేదా వేరు చేయాలి. శిక్షణ పొందిన ఆపరేటర్లు మాత్రమే కనీసం ఒక సూపర్‌వైజర్‌తో పరికరాలను అమలు చేయగలరు.

స్థిరమైన క్రమంలో ఉపకరణాలను కనెక్ట్ చేయండి: ముందుగా హోస్ట్ గ్రౌండింగ్ టెర్మినల్‌కు గ్రౌండ్ కేబుల్‌ను లింక్ చేయండి, ఆపై స్టేషన్ ప్రొటెక్టివ్ గ్రౌండ్‌కు కనెక్ట్ చేయండి; అధిక-వోల్టేజ్ అవుట్‌పుట్ పోర్ట్‌కు అధిక-వోల్టేజ్ కేబుల్‌ను అటాచ్ చేయండి; సరిపోలిన అమరికల ద్వారా అధిక-వోల్టేజ్ కేబుల్ లోపలి కండక్టర్‌ను కేబుల్ ఫేజ్ లేదా షీత్‌కు కనెక్ట్ చేయండి; హై-వోల్టేజ్ కేబుల్ షీల్డ్‌ను సమీపంలోని గ్రౌండింగ్ బార్‌కు పరిష్కరించండి; చివరకు పవర్ కార్డ్‌లో ప్లగ్ చేయండి.

VLF తట్టుకునే పరీక్షల కోసం, తరంగ రూపం, రేట్ చేయబడిన వోల్టేజ్, ఫ్రీక్వెన్సీ మరియు పరీక్ష వ్యవధిని ఎంచుకోండి. రియల్ టైమ్ పీక్ వోల్టేజ్, కరెంట్, అవుట్‌పుట్ వేవ్‌ఫార్మ్, సెట్ ఫ్రీక్వెన్సీ మరియు RMS విలువలు స్క్రీన్‌పై ప్రదర్శించబడతాయి. వోల్టేజ్ ప్రీసెట్ విలువను తాకినప్పుడు టైమర్ స్వయంచాలకంగా ప్రారంభమవుతుంది.

టాన్ డెల్టా నిర్ధారణ కోసం, విద్యుద్వాహక నష్టం ఫంక్షన్‌ను సక్రియం చేయండి మరియు కేబుల్ యొక్క రేట్ ఫేజ్ వోల్టేజ్ U0ని ఇన్‌పుట్ చేయండి. యంత్రం ఆటోమేటిక్ టెస్ట్ సైకిల్‌లను ప్రారంభిస్తుంది మరియు ప్రతి పూర్తి కొలత సుమారు 3 నిమిషాల 30 సెకన్లు పడుతుంది. ఇది 0.5 U0, 1.0 U0 మరియు 1.5 U0 కింద కేబుల్ కెపాసిటెన్స్, రెసిస్టెన్స్, సగటు విద్యుద్వాహక నష్టం మరియు నిజ-సమయ నష్ట విలువలను నమోదు చేస్తుంది.

పరీక్ష పూర్తయిన తర్వాత, డేటా స్వయంచాలకంగా సేవ్ చేయబడుతుంది మరియు కేబుల్ పూర్తిగా విడుదల అవుతుంది. వినియోగదారులు చారిత్రక రికార్డులను బ్రౌజ్ చేయవచ్చు, USB 2.0కి సింగిల్ లేదా బహుళ లాగ్‌లను ఎగుమతి చేయవచ్చు మరియు సపోర్టింగ్ సాఫ్ట్‌వేర్ ద్వారా ముద్రించదగిన నివేదికలను రూపొందించవచ్చు. సాధనం మూడు కేబుల్ దశల కోసం నష్ట వక్రతలు మరియు స్వతంత్ర డేటాను ప్రదర్శిస్తుంది.

షీత్ టెస్టింగ్ లేదా ఫాల్ట్ పిన్‌పాయింటింగ్‌ని అమలు చేస్తున్నప్పుడు, కీళ్ళు లేదా అటాచ్‌మెంట్‌ల ద్వారా పరోక్ష గ్రౌండ్ లేకుండా, కేబుల్ షీత్ రెండు చివర్లలో గ్రౌన్దేడ్ చేయబడలేదని నిర్ధారించండి. కోశం తనిఖీ మరియు తప్పు ట్రేసింగ్ కోసం గరిష్ట అవుట్‌పుట్ 10 కి.వి.

ఫీచర్లు

1.VLF సైన్ వేవ్ AC తట్టుకునే పరీక్షకు మద్దతు ఇస్తుంది

2.ఆల్-ఇన్-వన్ డైలెక్ట్రిక్ లాస్ టాన్ డెల్టా మెజర్‌మెంట్ ఫంక్షన్

3.రెండు పీక్ వోల్టేజ్ ఎంపికలు: 34 kV మరియు 45 kV

4.సైన్ వేవ్ అవుట్‌పుట్: గరిష్టంగా 24 kV RMS లేదా 31.8 kV RMS

5.అదనపు ఇన్సులేషన్ పరీక్షల కోసం అంతర్నిర్మిత DC వోల్టేజ్ అవుట్‌పుట్

6. దీర్ఘచతురస్రాకార వేవ్ వోల్టేజ్ పరీక్ష మోడ్ అందుబాటులో ఉంది

7．DC మోడ్ లీకేజ్ కరెంట్ కొలిచే ఫంక్షన్

8. షీత్ టెస్ట్ మరియు షీత్ ఫాల్ట్ పిన్‌పాయింటింగ్ కోసం గరిష్టంగా 10 kV అవుట్‌పుట్

9.0.5 U0, U0 మరియు 1.5 U0 వద్ద ఆటో డైలెక్ట్రిక్ లాస్ టెస్ట్ సీక్వెన్సులు

10.ఆపరేషన్ సమయంలో రియల్ టైమ్ పీక్ వోల్టేజ్ & కరెంట్ డిస్‌ప్లే

11.ఆన్-స్క్రీన్ రియల్ టైమ్ అవుట్‌పుట్ వేవ్‌ఫార్మ్ విజువలైజేషన్

12.వోల్టేజీ బ్రేక్‌డౌన్‌పై ఆటోమేటిక్ హై-వోల్టేజ్ కట్-ఆఫ్

13.అన్ని పరీక్ష లాగ్‌ల కోసం స్థానిక అంతర్గత నిల్వ

14. USB 2.0 ఇంటర్‌ఫేస్ ద్వారా డేటా ఎగుమతిని పరీక్షించండి

15.కస్టమైజ్డ్ టెస్ట్ రిపోర్ట్ అవుట్‌పుట్ కోసం సపోర్టింగ్ సాఫ్ట్‌వేర్

16.USB డ్రైవ్ ద్వారా ఫర్మ్‌వేర్ అప్‌గ్రేడ్ ఫంక్షన్

17.బహుళ భాషా ఇంటర్‌ఫేస్ (ఇంగ్లీష్ & సరళీకృత చైనీస్)

18.ఎమర్జెన్సీ స్టాప్ బటన్ మరియు హై-వోల్టేజ్ అవుట్‌పుట్ లాక్‌తో అమర్చబడింది

19.రివర్స్ వోల్టేజ్ రక్షణ డిజైన్

20.బాహ్య ఫీల్డ్ కేబుల్ పరీక్ష కోసం పోర్టబుల్ ప్రొటెక్టివ్ కేస్ డిజైన్

అప్లికేషన్ దృశ్యాలు

పవర్ యుటిలిటీస్

గ్రిడ్ ఆపరేటర్లు మీడియం-వోల్టేజ్ కేబుల్ కమీషనింగ్, రెగ్యులర్ మెయింటెనెన్స్, టాన్ డెల్టా డయాగ్నసిస్, షీత్ ఇన్‌స్పెక్షన్ మరియు డిస్ట్రిబ్యూషన్ నెట్‌వర్క్‌లు మరియు సబ్‌స్టేషన్‌లపై ఇన్సులేషన్ మూల్యాంకనం కోసం టెస్ట్ యూనిట్‌ను స్వీకరిస్తారు.

ట్రాన్స్ఫార్మర్ తయారీదారులు

ట్రాన్స్‌ఫార్మర్ మరియు ఎలక్ట్రికల్ పరికరాల కర్మాగారాలు VLF వోల్టేజ్ మరియు విద్యుద్వాహక నష్టం కొలత అవసరమయ్యే కేబుల్ మరియు కాంపోనెంట్ ఇన్సులేషన్ పరీక్షల కోసం టెస్టర్‌ను ఉపయోగించుకుంటాయి.

పవర్ ప్లాంట్లు

పవర్ స్టేషన్లు స్టేషన్ కేబుల్ తనిఖీ, సహాయక జనరేటర్ కేబుల్ నిర్వహణ, షీత్ టెస్టింగ్ మరియు మెయింటెనెన్స్ అంతరాయాల సమయంలో ఇన్సులేషన్ నిర్ధారణ కోసం పరికరాలపై ఆధారపడతాయి.

రైల్వేలు

రైల్వే విద్యుత్ సరఫరా నెట్‌వర్క్‌లు ట్రాక్షన్ సబ్‌స్టేషన్‌లు మరియు ట్రాన్స్‌మిషన్ లైన్‌లలో మీడియం-వోల్టేజ్ కేబుల్‌లను వేస్తాయి. మెషిన్ నిర్వహణ విండోస్ సమయంలో కేబుల్ తట్టుకునే పరీక్షలు మరియు టాన్ డెల్టా విశ్లేషణకు మద్దతు ఇస్తుంది.

పారిశ్రామిక మొక్కలు

మైనింగ్, పెట్రోకెమికల్, స్టీల్ మరియు మాన్యుఫ్యాక్చరింగ్ వర్క్‌షాప్‌లు కొత్త కేబుల్ అంగీకార పరీక్షలు, ఆవర్తన నిర్వహణ మరియు షీత్ ఫాల్ట్ ఇన్వెస్టిగేషన్ కోసం దీనిని ఉపయోగిస్తాయి.

విశ్వవిద్యాలయాలు

కళాశాలలు మరియు పరిశోధనా సంస్థలు VLF కేబుల్ పరీక్ష సిద్ధాంతాలు, విద్యుద్వాహక నష్ట గణన, ఇన్సులేషన్ వృద్ధాప్య విశ్లేషణ మరియు అధిక-వోల్టేజ్ భద్రతా ఆపరేషన్ ప్రమాణాలను బోధించడానికి పరీక్ష పరికరాన్ని వర్తింపజేస్తాయి.

పరీక్షా ప్రయోగశాలలు

వృత్తిపరమైన అధిక-వోల్టేజ్ మరియు కేబుల్ ల్యాబ్‌లు VLF తట్టుకునే పరీక్షలు, టాన్ డెల్టా కొలత, షీత్ ఇన్‌స్పెక్షన్ మరియు థర్డ్-పార్టీ కేబుల్ డయాగ్నొస్టిక్ సేవలను నిర్వహించడానికి ఈ VLF టాన్ డెల్టా టెస్ట్ సిస్టమ్‌ను అవలంబిస్తాయి.

కేబుల్ నిర్వహణ

కేబుల్ సర్వీస్ సిబ్బంది XLPE, PE మరియు పేపర్-ఇన్సులేటెడ్ కేబుల్ ఇన్‌స్పెక్షన్, వాటర్ ట్రీ ఏజింగ్ డయాగ్నసిస్, షీత్ ఫాల్ట్ లొకేటింగ్ మరియు టెస్ట్ రిపోర్ట్ మేకింగ్ కోసం పరికరాలను ఉపయోగిస్తారు.

వర్తించే పరీక్ష అంశాలు

1.VLF సైన్ వేవ్ కేబుల్ పరీక్షను తట్టుకుంటుంది

2.మీడియం-వోల్టేజ్ కేబుల్ టాన్ డెల్టా డైలెక్ట్రిక్ లాస్ టెస్టింగ్

3.XLPE కేబుల్ ఇన్సులేషన్ వృద్ధాప్య నిర్ధారణ

4.PE కేబుల్ వోల్టేజ్ తనిఖీని తట్టుకుంటుంది

5.పేపర్-ఇన్సులేటెడ్ కేబుల్ పనితీరు పరీక్ష

6.కేబుల్ నీటి చెట్టు క్షీణత అంచనా

7.10kV వరకు కేబుల్ షీత్ టెస్టింగ్

8.కేబుల్ కోశం తప్పు గుర్తించడం

9.DC వోల్టేజ్ పరీక్షను తట్టుకుంటుంది

10.దీర్ఘచతురస్రాకార వేవ్ వోల్టేజ్ పరీక్ష

11.DC మోడ్ లీకేజ్ కరెంట్ కొలత

12.కొత్త కేబుల్ హ్యాండోవర్ అంగీకార పరీక్షలు

13.కేబుల్ సాధారణ నివారణ నిర్వహణ పరీక్షలు

14.మూడు-దశల సమీకృత పరీక్ష నివేదిక ఉత్పత్తి

15.స్థానిక లాగ్ నిల్వ & USB డేటా ఎగుమతి

కస్టమర్ కేసు

ఇండస్ట్రీ ఫీల్డ్:మీడియం-వోల్టేజ్ కేబుల్ నిర్వహణ సేవ

ప్రాజెక్ట్ ట్రబుల్

బహుళ వయస్సు గల XLPE కేబుల్ ఫీడర్‌లను మూల్యాంకనం చేయడానికి పవర్ గ్రిడ్ నిర్వహణ బృందం అవసరం. సాధారణ తట్టుకునే పరీక్షలు బ్రేక్‌డౌన్ రెసిస్టెన్స్‌ను మాత్రమే తనిఖీ చేయగలవు, అయితే టీమ్‌కు ఇన్సులేషన్ వృద్ధాప్యాన్ని నిర్ధారించడానికి మరియు సంభావ్య నీటి చెట్ల లోపాలతో కేబుల్‌లను గుర్తించడానికి విద్యుద్వాహక నష్టం డేటా అవసరం.

టెస్ట్ ఆపరేషన్ ఫ్లో

సాంకేతిక నిపుణులు లక్ష్య కేబుల్‌ను వేరు చేసి, ఐదు భద్రతా నిర్దేశాలను అనుసరించి, మొత్తం సెట్‌ను గ్రౌన్దేడ్ చేసి, సూచించిన విధంగా హై-వోల్టేజ్ కేబుల్ మరియు షీల్డింగ్ వైర్‌ను కనెక్ట్ చేసి, ఆపై పరీక్ష యూనిట్‌పై శక్తిని అందించారు. వారు టాన్ డెల్టా టెస్ట్ మోడ్‌ను ఎంచుకున్నారు, కేబుల్ రేట్ ఫేజ్ వోల్టేజ్ U0 నింపి, ఎమర్జెన్సీ స్టాప్ మరియు హై-వోల్టేజ్ లాక్‌ని విడుదల చేశారు, ఆపై ఆటోమేటిక్ టెస్టింగ్ ప్రారంభించారు. యూనిట్ 0.5 U0, U0 మరియు 1.5 U0 కంటే తక్కువ విద్యుద్వాహక నష్టాన్ని కొలుస్తుంది, డేటాను నిల్వ చేసి, పూర్తయిన తర్వాత కేబుల్‌ను విడుదల చేసింది.

పరీక్ష ఫలితం

సిబ్బంది చారిత్రక రికార్డులను తనిఖీ చేసి, మొత్తం డేటాను USB డ్రైవ్‌కు ఎగుమతి చేశారు. డీఎలెక్ట్రిక్ లాస్ విలువలు మరియు ట్రెండ్ కర్వ్‌లతో సరిపోలే సాఫ్ట్‌వేర్ రూపొందించిన దశ పోలిక నివేదికలు. సాధారణ నష్ట సూచికలతో కూడిన కేబుల్‌లు సేవలో ఉన్నాయి, అయితే తీవ్రంగా క్షీణించినవి తదుపరి పర్యవేక్షణ కోసం షెడ్యూల్ చేయబడ్డాయి.

అప్లికేషన్ ప్రయోజనాలు

బృందం ఒక పోర్టబుల్ పరికరంతో వోల్టేజ్ తనిఖీ మరియు వృద్ధాప్య నిర్ధారణ రెండింటినీ పూర్తి చేసింది. ఆటోమేటిక్ టెస్ట్ సైకిల్‌లు, USB ఎగుమతి మరియు రిపోర్ట్ జనరేషన్ డేటా ట్రేసిబిలిటీని బాగా మెరుగుపరుస్తాయి మరియు మాన్యువల్ పేపర్‌వర్క్ వర్క్‌లోడ్‌ను తగ్గించాయి.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: ఈ పరీక్షా పరికరం ఏ విధులను గ్రహిస్తుంది?

A:ఇది మీడియం-వోల్టేజ్ కేబుల్ VLF తట్టుకునే పరీక్ష, టాన్ డెల్టా విద్యుద్వాహక నష్టం కొలత, కోశం తనిఖీ, షీత్ ఫాల్ట్ పిన్‌పాయింటింగ్, DC తట్టుకునే పరీక్ష, దీర్ఘచతురస్రాకార వేవ్ టెస్టింగ్ మరియు లీకేజ్ కరెంట్ డిటెక్షన్‌ను పూర్తి చేస్తుంది.

ప్ర: VLF తట్టుకునే పరీక్ష మరియు టాన్ డెల్టా పరీక్ష మధ్య తేడా ఏమిటి?

A:VLF తట్టుకునే పరీక్ష కేబుల్ ఇన్సులేషన్ పేర్కొన్న AC వోల్టేజ్‌ను భరించగలదా అని ధృవీకరిస్తుంది; తాన్ డెల్టా పరీక్ష ఇన్సులేషన్ వృద్ధాప్యం మరియు క్షీణత స్థాయిని నిర్ధారించడానికి విద్యుద్వాహక నష్ట కారకాన్ని కొలుస్తుంది.

ప్ర: ఏ వోల్టేజ్ కాన్ఫిగరేషన్‌లు ఐచ్ఛికం?

A:రెండు నమూనాలు: 34 kV పీక్ మరియు 45 kV పీక్. 34 kV మోడల్ 24 kV RMS / 34 kV పీక్ వరకు సైన్ వేవ్‌ను అందిస్తుంది; 45 kV మోడల్ 31.8 kV RMS / 45 kV గరిష్ట స్థాయికి చేరుకుంటుంది.

ప్ర:టాన్ డెల్టాను ఏ ఫ్రీక్వెన్సీలో కొలుస్తారు?

A:టాన్ డెల్టా కొలత 0.1 Hz అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీలో నిర్వహించబడుతుంది.

Q:టాన్ డెల్టా టెస్టింగ్‌కు ఏ కేబుల్ కెపాసిటెన్స్ పరిధి మద్దతు ఇస్తుంది?

A:34 kV మోడల్: 1 nF ~ 8 μF; 45 kV మోడల్: 1 nF ~ 5 μF.

ప్ర: పరికరాలు పరీక్ష రికార్డులను ఎగుమతి చేయగలవా?

జ: అవును. పరీక్ష లాగ్‌లు అంతర్గతంగా నిల్వ చేయబడతాయి మరియు USB 2.0 ద్వారా ఎగుమతి చేయబడతాయి. అధికారిక పరీక్ష నివేదికలను రూపొందించడానికి ప్రత్యేక సాఫ్ట్‌వేర్‌తో ఎగుమతి చేసిన ఫైల్‌లను తెరవవచ్చు.

ప్ర: ఇది షీత్ ఫాల్ట్ పిన్‌పాయింటింగ్‌కు మద్దతు ఇస్తుందా?

A:అవును, టెస్ట్ మెషిన్ గరిష్టంగా 10 kV అవుట్‌పుట్‌తో షీత్ ఇన్‌స్పెక్షన్ మరియు ఫాల్ట్ లొకేటింగ్‌కు మద్దతు ఇస్తుంది.

ప్ర: ఆపరేషన్ సమయంలో కీ భద్రతా గమనికలు?

A:శిక్షణ పొందిన నిపుణులు మాత్రమే యూనిట్‌ను నిర్వహించగలరు. పరీక్ష కేబుల్ తప్పనిసరిగా పవర్-ఆఫ్ చేయబడి, వైరింగ్ చేయడానికి ముందు గ్రౌన్దేడ్ మరియు పూర్తిగా వేరుచేయబడి ఉండాలి. హై-వోల్టేజ్ పరీక్షకు ఆన్-సైట్ పర్యవేక్షణ అవసరం మరియు ఎమర్జెన్సీ స్టాప్ & హై-వోల్టేజ్ లాక్‌ని సరిగ్గా ఉపయోగించాలి.

వెషైన్ ప్రయోజనాలు

Weshine Electric పవర్ గ్రిడ్ ఆపరేటర్లు, కేబుల్ మెయింటెనెన్స్ టీమ్‌లు, ఇంజనీరింగ్ కాంట్రాక్టర్లు, టెస్టింగ్ ల్యాబ్‌లు మరియు అన్ని రకాల పారిశ్రామిక వినియోగదారుల కోసం ప్రొఫెషనల్ ఎలక్ట్రికల్ టెస్టింగ్ సాధనాలను సరఫరా చేస్తుంది. VLF మరియు టాన్ డెల్టా కేబుల్ నిర్ధారణ కోసం, మేము సులభమైన ఫీల్డ్ ఆపరేషన్, స్థిరమైన అధిక-వోల్టేజ్ అవుట్‌పుట్, ఖచ్చితమైన నష్టం కొలత, పూర్తి డేటా నిల్వ మరియు రిపోర్ట్ సపోర్టింగ్ ఫంక్షన్‌లపై దృష్టి పెడతాము. మేము మోడల్ ఎంపిక మార్గదర్శకత్వం, కేబుల్ టెస్ట్ స్కీమ్ మ్యాచింగ్, సేఫ్టీ ఆపరేషన్ ట్రైనింగ్ మరియు కస్టమైజ్డ్ టెస్టింగ్ సొల్యూషన్‌లతో సహా వన్-స్టాప్ సర్వీస్‌ను అందిస్తాము. విస్తారమైన ఇంజినీరింగ్ అనుభవం, ఖచ్చితమైన నాణ్యత నియంత్రణ, పూర్తి సాంకేతిక మద్దతు, పరిపక్వ పరీక్ష పరిష్కారాలు మరియు గ్లోబల్ ఆఫ్టర్ సేల్స్ సేవతో, మేము క్లయింట్‌లకు స్పష్టమైన, గుర్తించదగిన పరీక్ష డేటాతో తనిఖీ మరియు ఇన్సులేషన్ నిర్ధారణను తట్టుకునేలా కేబుల్‌ను పూర్తి చేయడంలో సహాయం చేస్తాము. మీకు విశ్వసనీయమైన ఆల్ ఇన్ వన్ కేబుల్ డయాగ్నొస్టిక్ పరికరాలు అవసరమైతే, మా VLF టాన్ డెల్టా టెస్ట్ సిస్టమ్ మీ ఆన్-సైట్ టెస్టింగ్ డిమాండ్‌లను పూర్తిగా తీర్చగలదు.
