100kV పాక్షిక ఉత్సర్గ ఉచిత AC హిపాట్ టెస్ట్ సిస్టమ్

100kV పాక్షిక ఉత్సర్గ ఉచిత AC Hipot టెస్ట్ సిస్టమ్ అనేది AC తట్టుకునే వోల్టేజ్ పరీక్షలు మరియు ట్రాన్స్‌ఫార్మర్‌లు, స్విచ్‌గేర్, ఇన్సులేటర్లు, కేబుల్‌లు, బుషింగ్‌లు, GIS పరికరాలు మరియు ఇతర ఎలక్ట్రికల్ ఉపకరణాల పాక్షిక ఉత్సర్గ గుర్తింపు కోసం అభివృద్ధి చేయబడిన ఒక ప్రొఫెషనల్ హై-వోల్టేజ్ టెస్టింగ్ సొల్యూషన్.

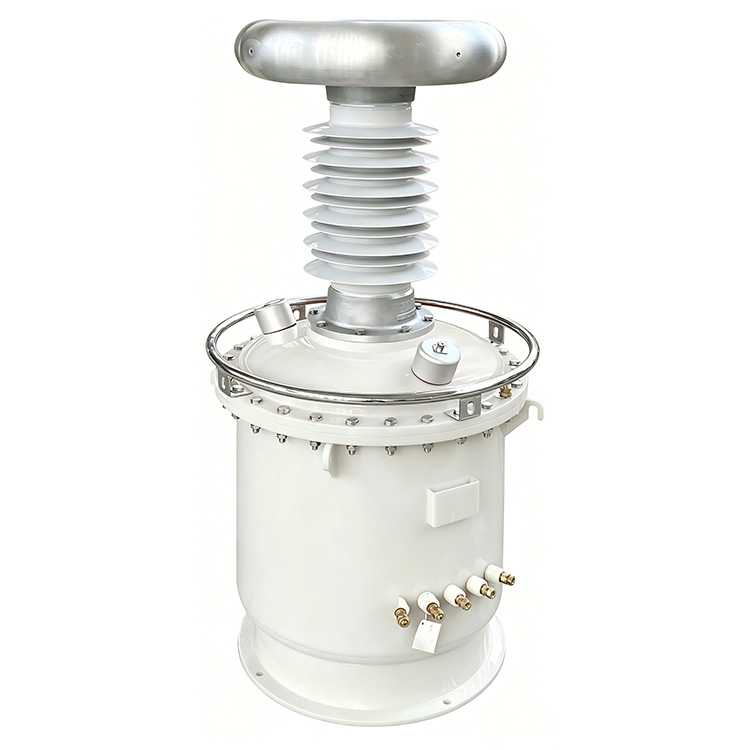

సిస్టమ్ సాంప్రదాయ చమురు-మునిగిన నిర్మాణానికి బదులుగా SF6 గ్యాస్-ఇన్సులేటెడ్ టెస్ట్ ట్రాన్స్‌ఫార్మర్‌ను స్వీకరిస్తుంది, చమురు కాలుష్యం యొక్క ప్రమాదాన్ని తొలగిస్తుంది, అయితే పరికరాల బరువును గణనీయంగా 20% నుండి 60% వరకు తగ్గిస్తుంది. ఈ ట్రాన్స్‌ఫార్మర్ PD స్థాయి ≤3pCని తాకడం ద్వారా అత్యుత్తమ ఇన్సులేషన్ మరియు అల్ట్రా-తక్కువ పాక్షిక ఉత్సర్గను కలిగి ఉంటుంది. రేట్ చేయబడిన వోల్టేజ్ వద్ద నడుస్తున్నప్పుడు పూర్తి సిస్టమ్ మొత్తం పాక్షిక ఉత్సర్గాన్ని 5pC కంటే ఎక్కువగా ఉంచదు.

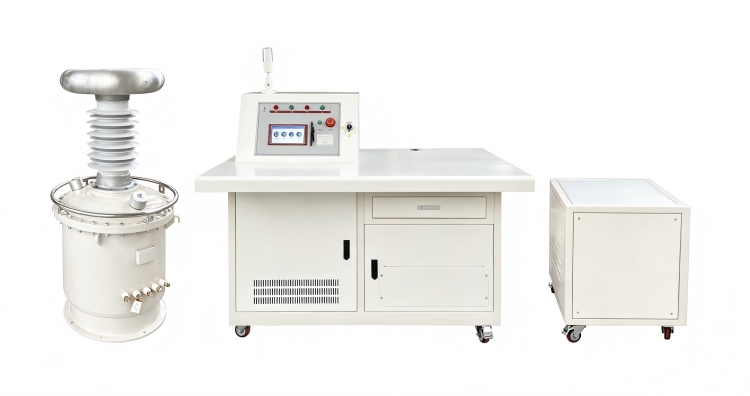

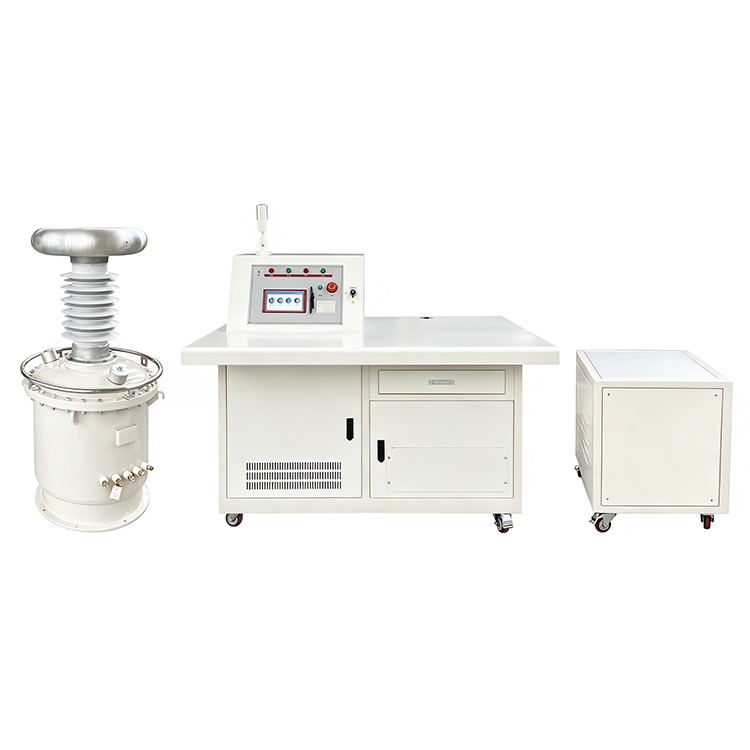

ఈ పూర్తి ఇంటిగ్రేటెడ్ టెస్ట్ సిస్టమ్ హై వోల్టేజ్ టెస్ట్ ట్రాన్స్‌ఫార్మర్, కప్లింగ్ కెపాసిటర్, హై వోల్టేజ్ కరెంట్ లిమిటింగ్ రియాక్టర్, తక్కువ వోల్టేజ్ పరిహారం రియాక్టర్, ఐసోలేషన్ ట్రాన్స్‌ఫార్మర్, ఆటోమేటిక్ ఆపరేషన్ కన్సోల్ అలాగే పరిహారం క్యాబినెట్‌తో అసెంబుల్ చేయబడింది. దీని అంతర్నిర్మిత తక్కువ వోల్టేజ్ పరిహార నిర్మాణం ఇన్‌పుట్ కరెంట్ వినియోగాన్ని గరిష్టంగా 60% వరకు సమర్థవంతంగా తగ్గిస్తుంది, ఇది శక్తి సామర్థ్యాన్ని పెంచడానికి మరియు రోజువారీ ఆపరేషన్ ఖర్చులను తగ్గించడంలో సహాయపడుతుంది.

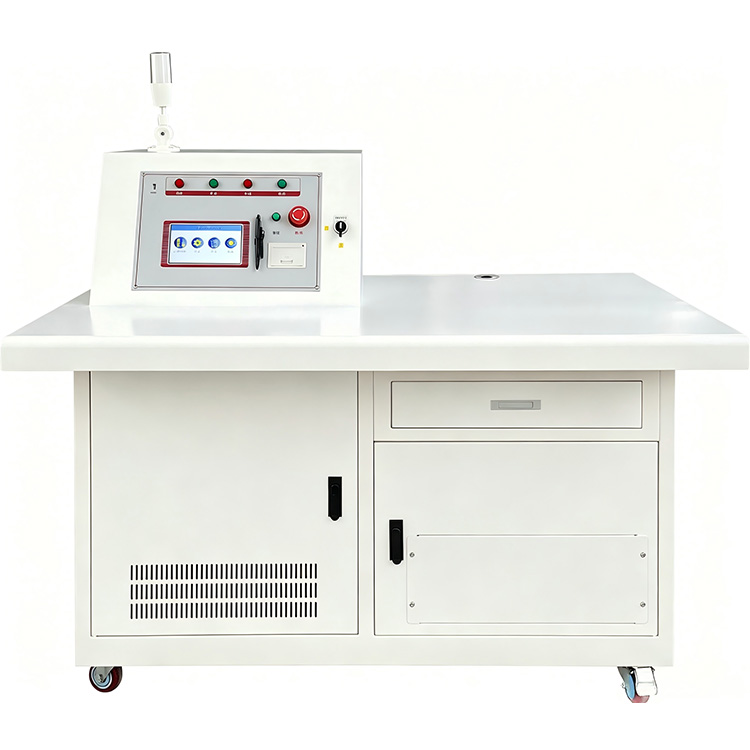

7-అంగుళాల కలర్ టచ్‌స్క్రీన్ కంట్రోల్ కన్సోల్‌తో అమర్చబడి, సిస్టమ్ ఆటోమేటిక్ మరియు మాన్యువల్ టెస్టింగ్ మోడ్‌లకు మద్దతు ఇస్తుంది. వినియోగదారులు స్వతంత్రంగా ఐదు వోల్టేజ్ దశలు, వోల్టేజ్ ర్యాంప్ రేట్లు మరియు పరీక్ష వ్యవధిని తట్టుకునే వరకు కాన్ఫిగర్ చేయవచ్చు. ఆటోమేటిక్ టెస్టింగ్ ఫంక్షన్లలో వోల్టేజ్ ర్యాంపింగ్, కాంపెన్సేషన్ స్విచింగ్, టైమింగ్, వోల్టేజ్ తగ్గింపు, డేటా స్టోరేజ్ మరియు రిపోర్ట్ ప్రింటింగ్, టెస్టింగ్ సామర్థ్యం మరియు రిపీటబిలిటీని బాగా మెరుగుపరుస్తాయి.

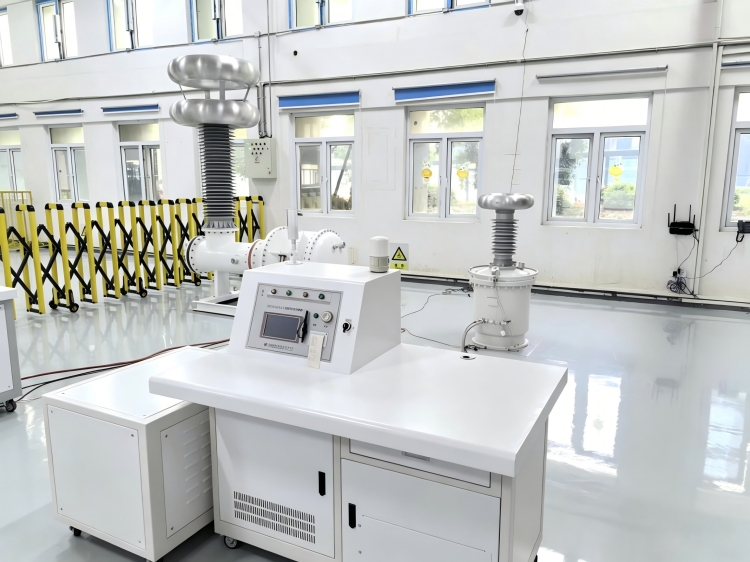

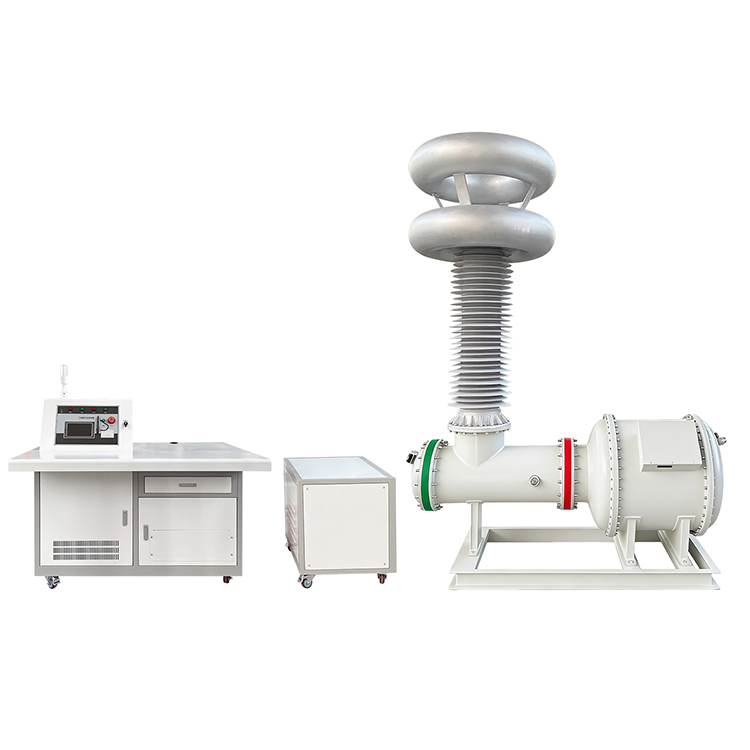

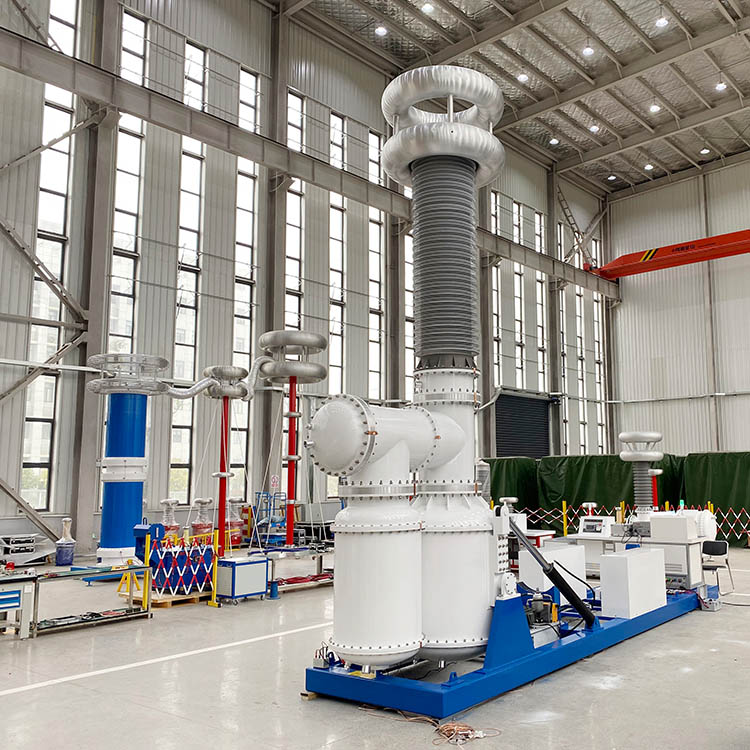

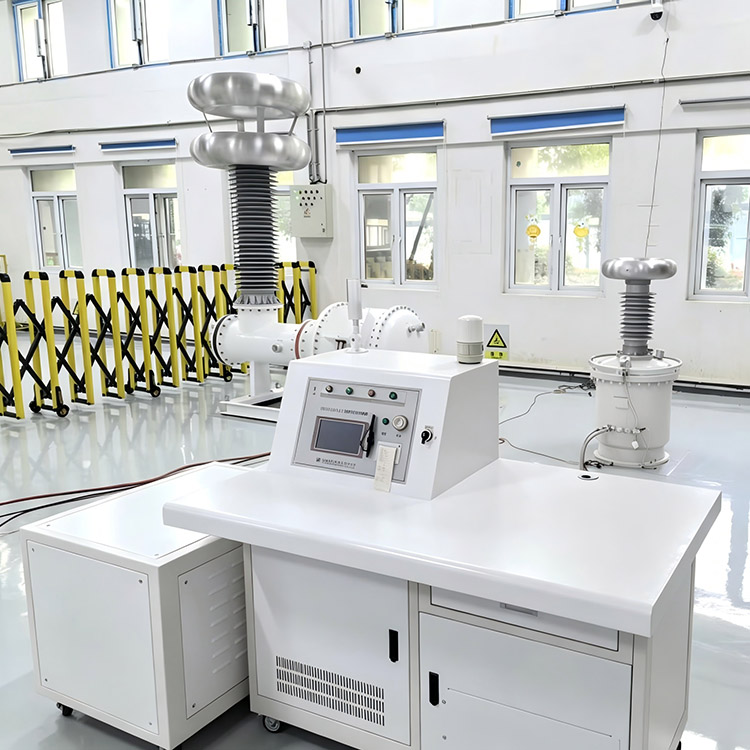

అధిక-వోల్టేజ్ లేబొరేటరీలు మరియు ఫీల్డ్ టెస్టింగ్ అప్లికేషన్‌ల కోసం రూపొందించబడిన ఈ సిస్టమ్ 5% కంటే తక్కువ వేవ్‌ఫార్మ్ డిస్టార్షన్, తక్కువ ఆపరేటింగ్ నాయిస్ మరియు ఓవర్‌వోల్టేజ్ మరియు ఓవర్‌కరెంట్ పరిస్థితుల నుండి నమ్మదగిన రక్షణతో స్థిరమైన సైనూసోయిడల్ అవుట్‌పుట్‌ను అందిస్తుంది. స్కేలబుల్ డిజైన్ ఉత్పత్తి సిరీస్‌లోని సారూప్య వ్యవస్థలను అల్ట్రా-హై-వోల్టేజ్ టెస్టింగ్ అప్లికేషన్‌ల కోసం 1200kV వరకు వోల్టేజ్ రేటింగ్‌లను సాధించడానికి అనుమతిస్తుంది.

ఉత్పత్తి గైడ్

సిస్టమ్ ఎలా పనిచేస్తుంది

100kV పాక్షిక ఉత్సర్గ ఉచిత AC హిపాట్ టెస్ట్ సిస్టమ్ SF6 ఇన్సులేటెడ్ టెస్ట్ ట్రాన్స్‌ఫార్మర్ ద్వారా స్థిరమైన అధిక-వోల్టేజ్ పవర్ ఫ్రీక్వెన్సీ అవుట్‌పుట్‌ను ఉత్పత్తి చేస్తుంది. పరీక్ష సమయంలో, కంప్లింగ్ కెపాసిటర్ మరియు మెజర్‌మెంట్ సర్క్యూట్ పాక్షిక ఉత్సర్గ కార్యకలాపాలను నిరంతరం పర్యవేక్షిస్తుంది, అయితే ఆటోమేటిక్ కంట్రోల్ సిస్టమ్ వోల్టేజ్ ర్యాంపింగ్, హోల్డింగ్ మరియు తగ్గింపు ప్రక్రియలను నిర్వహిస్తుంది.

తక్కువ-వోల్టేజ్ పరిహారం రియాక్టర్ అవసరమైన ఇన్‌పుట్ కరెంట్‌ను తగ్గించడానికి పని చేస్తుంది, ఇది మెరుగైన శక్తి సామర్థ్యాన్ని తెస్తుంది మరియు కనెక్ట్ చేయబడిన విద్యుత్ సరఫరా యొక్క లోడ్ భారాన్ని తగ్గిస్తుంది. మొత్తం వ్యవస్థ ఏకకాలంలో వోల్టేజ్ పరీక్ష మరియు పాక్షిక ఉత్సర్గ కొలతను తట్టుకునే సామర్థ్యాన్ని కలిగి ఉంటుంది, కాబట్టి వినియోగదారులు అన్ని రకాల అధిక-వోల్టేజ్ పరికరాల యొక్క ఇన్సులేషన్ పనితీరుపై క్షుణ్ణంగా మూల్యాంకనం చేయవచ్చు.

ఫీచర్లు

1, చమురు కాలుష్యం లేకుండా SF6 గ్యాస్-ఇన్సులేటెడ్ ట్రాన్స్‌ఫార్మర్ డిజైన్

2, మొత్తం పాక్షిక ఉత్సర్గ స్థాయి ≤5pC

3, ట్రాన్స్ఫార్మర్ పాక్షిక ఉత్సర్గ స్థాయి ≤3pC

4, 100kV వరకు రేట్ చేయబడిన అవుట్‌పుట్ వోల్టేజ్

5, రియాక్టివ్ పవర్ పరిహారం సోర్స్ కరెంట్‌ను 60% వరకు తగ్గిస్తుంది

6, ఆటోమేటిక్ మరియు మాన్యువల్ టెస్టింగ్ మోడ్‌లు

7, ఐదు-దశల ప్రోగ్రామబుల్ వోల్టేజ్ మరియు టైమింగ్ సెట్టింగ్‌లు

8, 0.5kV/s నుండి 2.5kV/s వరకు సర్దుబాటు చేయగల వోల్టేజ్ రాంప్ రేటు

9, ఆటోమేటిక్ పరిహారం మార్పిడి మరియు వోల్టేజ్ నియంత్రణ

10, హిస్టారికల్ డేటా నిల్వ మరియు ప్రింటింగ్ విధులు

11, హై-ప్రెసిషన్ వోల్టేజ్ కొలత

12, వక్రీకరణతో స్థిరమైన సైన్-వేవ్ అవుట్‌పుట్ ≤5%

13, తక్కువ-శబ్దం ఆపరేషన్ ≤65dB

14, సమగ్ర ఓవర్‌వోల్టేజ్ మరియు ఓవర్‌కరెంట్ రక్షణ

15, పాక్షిక ఉత్సర్గ మరియు AC తట్టుకునే వోల్టేజ్ పరీక్షకు అనుకూలం

అప్లికేషన్ ఫీల్డ్స్

1, పవర్ యుటిలిటీ కంపెనీలు

ట్రాన్స్‌ఫార్మర్లు, స్విచ్‌గేర్, GIS పరికరాలు, కేబుల్‌లు మరియు సబ్‌స్టేషన్ ఉపకరణం యొక్క సాధారణ ఇన్సులేషన్ పరీక్ష మరియు పాక్షిక ఉత్సర్గ మూల్యాంకనం కోసం ఉపయోగించబడుతుంది.

2, అధిక వోల్టేజ్ లేబొరేటరీలు

టైప్ టెస్టింగ్, ఫ్యాక్టరీ అంగీకార పరీక్ష మరియు అల్ట్రా-తక్కువ పాక్షిక ఉత్సర్గ పనితీరు అవసరమయ్యే పరిశోధన ప్రాజెక్ట్‌లకు అనుకూలం.

3, ట్రాన్స్ఫార్మర్ తయారీదారులు

నాణ్యత నియంత్రణ, ఇన్సులేషన్ ధృవీకరణ మరియు పవర్ మరియు డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్‌ల చివరి ఫ్యాక్టరీ పరీక్ష కోసం ఉపయోగించబడుతుంది.

4, విశ్వవిద్యాలయాలు మరియు పరిశోధనా సంస్థలు

అధిక-వోల్టేజ్ ఇంజనీరింగ్ విద్య, ఇన్సులేషన్ పరిశోధన మరియు అధునాతన ఎలక్ట్రికల్ టెస్టింగ్ ప్రాజెక్ట్‌లకు మద్దతు ఇస్తుంది.

5, పారిశ్రామిక మరియు మైనింగ్ ఎంటర్‌ప్రైజెస్

క్లిష్టమైన విద్యుత్ పరికరాల కోసం నివారణ నిర్వహణ పరీక్ష మరియు ఇన్సులేషన్ స్థితి అంచనాను అందిస్తుంది.

సాధారణ పరీక్ష అంశాలు

1, ట్రాన్స్ఫార్మర్ AC వోల్టేజ్ పరీక్షను తట్టుకుంటుంది

2, GIS పాక్షిక ఉత్సర్గ పరీక్ష

3, హై వోల్టేజ్ స్విచ్ గేర్ టెస్టింగ్

4, పవర్ కేబుల్ ఇన్సులేషన్ టెస్టింగ్

5, ఇన్సులేటర్ మరియు బుషింగ్ టెస్టింగ్

6, ఎలక్ట్రికల్ ఎక్విప్‌మెంట్ ఫ్యాక్టరీ అంగీకార పరీక్ష

7, హై వోల్టేజ్ లాబొరేటరీ రీసెర్చ్

8, ప్రివెంటివ్ మెయింటెనెన్స్ ప్రోగ్రామ్‌లు

వెషైన్ ప్రయోజనాలు

వెషైన్ ఎలక్ట్రిక్ హై-వోల్టేజ్ టెస్టింగ్ గేర్‌తో పాటు పాక్షిక ఉత్సర్గ కొలత వ్యవస్థలను అభివృద్ధి చేయడం మరియు తయారు చేయడంపై దృష్టి పెడుతుంది. SF6 గ్యాస్ ఇన్సులేషన్‌తో కూడిన మా AC తట్టుకునే వోల్టేజ్ టెస్ట్ యూనిట్‌లు చాలా తక్కువ పాక్షిక డిశ్చార్జ్ అవుట్‌పుట్, స్మార్ట్ ఆటోమేటిక్ ఆపరేషన్, పవర్-పొదుపు పరిహారం సాంకేతికత మరియు ఆధారపడదగిన భద్రతా రక్షణ మాడ్యూల్‌లను కలిగి ఉంటాయి. ల్యాబ్‌లు మరియు ఆన్-సైట్ వర్క్ ఎన్విరాన్‌మెంట్‌లలో కఠినమైన పరీక్షా పనులను నిర్వహించడానికి నిర్మించబడింది, Weshine నుండి అన్ని పరిష్కారాలు క్లయింట్‌లకు ఖచ్చితమైన ఇన్సులేషన్ పనితీరు తనిఖీలు చేయడంలో, సంబంధిత పరిశ్రమ ప్రమాణాలకు అనుగుణంగా మరియు వారి అధిక-వోల్టేజ్ పరికరాల స్థిరమైన దీర్ఘకాలిక ఆపరేషన్‌ను నిర్వహించడంలో సహాయపడతాయి.

మా 100kV పాక్షిక ఉత్సర్గ ఉచిత AC హిపాట్ టెస్ట్ సిస్టమ్ మీ అన్ని అధిక-వోల్టేజ్ ఇన్సులేషన్ పరీక్ష మరియు పాక్షిక ఉత్సర్గ పర్యవేక్షణ డిమాండ్‌లను పూర్తిగా తీర్చగలదు. అనుకూలీకరించిన పరిష్కారాలు, వివరణాత్మక సాంకేతిక డేటా మరియు పోటీ కొటేషన్‌ల కోసం ఎప్పుడైనా మా బృందాన్ని సంప్రదించడానికి సంకోచించకండి.
