అల్ట్రా తక్కువ ఫ్రీక్వెన్సీ హై వోల్టేజ్ జనరేటర్

చైనాలో ఒక ప్రొఫెషనల్ తయారీదారుగా, Weishine మీకు అధిక నాణ్యత గల అల్ట్రా తక్కువ ఫ్రీక్వెన్సీ హై వోల్టేజ్ జనరేటర్‌ను అందించాలనుకుంటున్నారు, ఇది సాంప్రదాయ పవర్-ఫ్రీక్వెన్సీ పరీక్షా పరికరాలకు అధిక సామర్థ్యం అవసరమయ్యే విద్యుత్ ఇన్సులేషన్ యొక్క AC తట్టుకునే పరీక్ష కోసం రూపొందించబడింది. ప్రివెంటివ్ ఇన్సులేషన్ టెస్టింగ్‌లో, పరికరాల ఇన్సులేషన్ నిర్దేశిత పరీక్ష వోల్టేజీని సురక్షితంగా తట్టుకోగలదో లేదో నిర్ధారించడానికి అధిక-వోల్టేజ్ తట్టుకునే పరీక్ష అనేది అత్యంత ముఖ్యమైన పద్ధతుల్లో ఒకటి. XLPE పవర్ కేబుల్స్, పవర్ కెపాసిటర్లు, పెద్ద జనరేటర్లు మరియు మోటార్లు వంటి పెద్ద కెపాసిటెన్స్ టెస్ట్ ఆబ్జెక్ట్‌ల కోసం, 50 Hz AC తట్టుకునే పరీక్షకు తరచుగా పెద్ద టెస్ట్ ట్రాన్స్‌ఫార్మర్ లేదా రెసొనెంట్ టెస్ట్ సెట్ అవసరం. 0.1 Hz అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీ టెస్ట్ సిస్టమ్ అవసరమైన పరీక్ష శక్తి సామర్థ్యాన్ని తగ్గిస్తుంది మరియు ఫీల్డ్ టెస్టింగ్‌ను మరింత ఆచరణాత్మకంగా చేస్తుంది. కాంపాక్ట్ మరియు పోర్టబుల్ డిజైన్ ఫీల్డ్ ఇంజనీరింగ్ బృందాల కోసం మొత్తం సేకరణ ఖర్చును తగ్గిస్తుంది.

పరీక్ష యూనిట్ నియంత్రిత అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీ AC అధిక వోల్టేజీని ఉత్పత్తి చేస్తుంది. అందుబాటులో ఉన్న అవుట్‌పుట్ ఫ్రీక్వెన్సీలు 0.1 Hz, 0.05 Hz, 0.02 Hz మరియు 0.01 Hz. తక్కువ పౌనఃపున్యం పరీక్ష పరికరాల పరిమాణం మరియు శక్తి డిమాండ్‌ను నిర్వహించగలిగేలా ఉంచుతూ పెద్ద కెపాసిటివ్ లోడ్‌లను పరీక్షించడానికి పరికరాన్ని అనుమతిస్తుంది. మాన్యువల్ ప్రకారం, పవర్ కేబుల్స్, కెపాసిటర్లు, మీడియం మరియు పెద్ద జనరేటర్లు మరియు మోటర్లతో సహా పెద్ద సమానమైన కెపాసిటెన్స్ కలిగిన ఎలక్ట్రికల్ పరికరాలకు సిస్టమ్ ప్రత్యేకంగా సరిపోతుంది.

ఉత్పత్తి భాగాలు

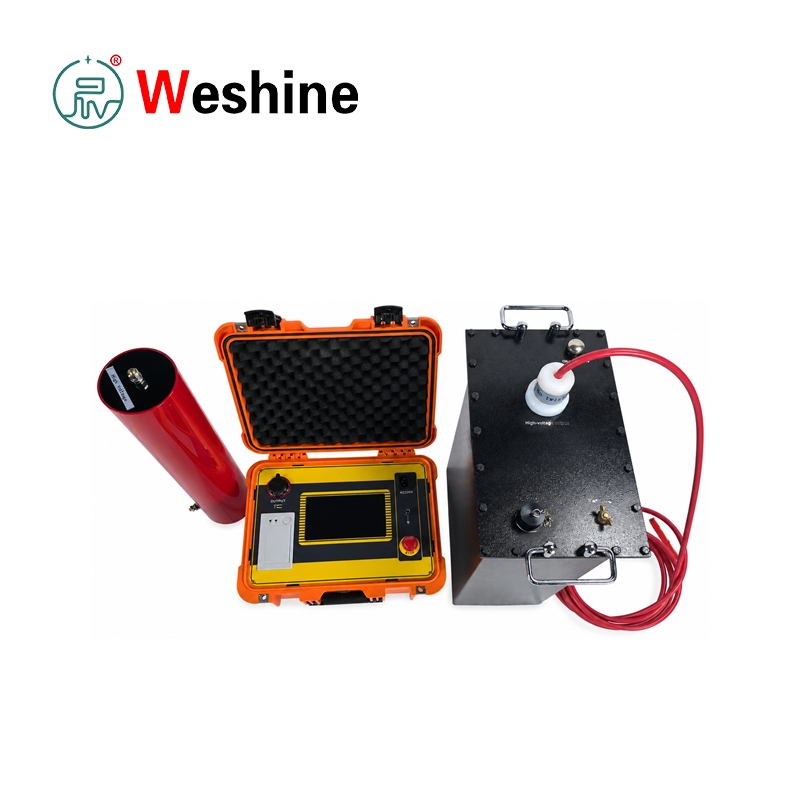

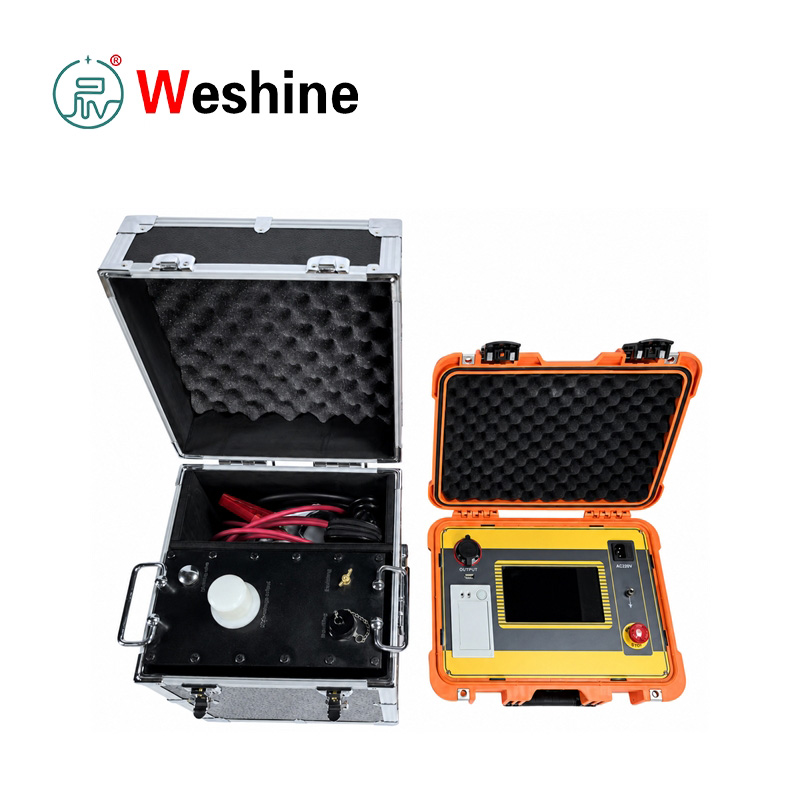

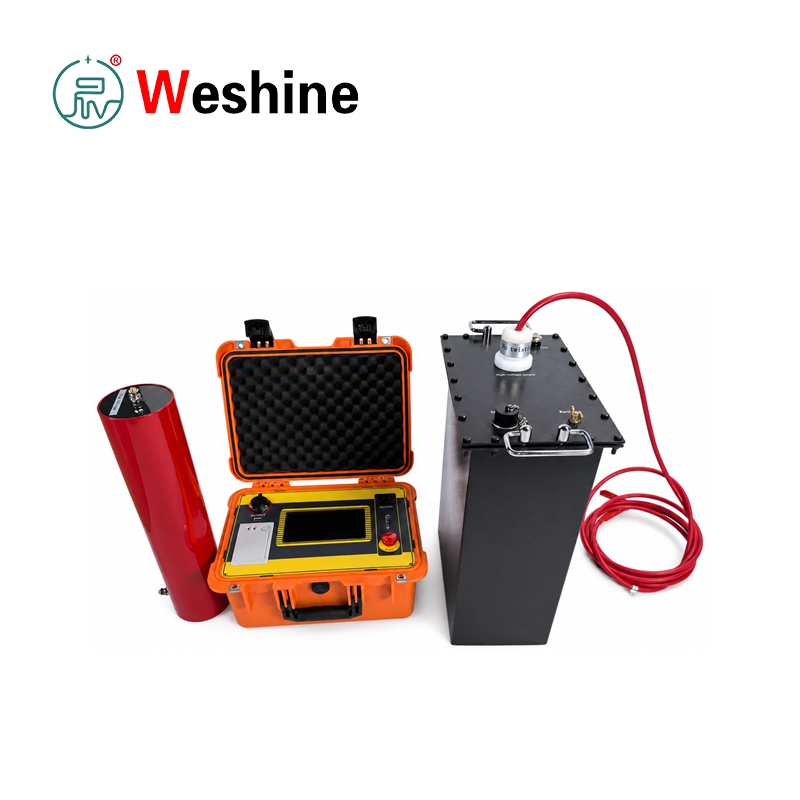

సిస్టమ్ రెండు ప్రధాన భాగాలను కలిగి ఉంటుంది: ఒక నియంత్రిక మరియు అధిక-వోల్టేజ్ బూస్టర్.

కంట్రోలర్‌లో 7-అంగుళాల కెపాసిటివ్ టచ్ స్క్రీన్, పవర్ స్విచ్, AC 220 V ఇన్‌పుట్, గ్రౌండింగ్ టెర్మినల్, USB కమ్యూనికేషన్ పోర్ట్, ప్రింటర్ మరియు ఎమర్జెన్సీ స్టాప్ బటన్ ఉన్నాయి.

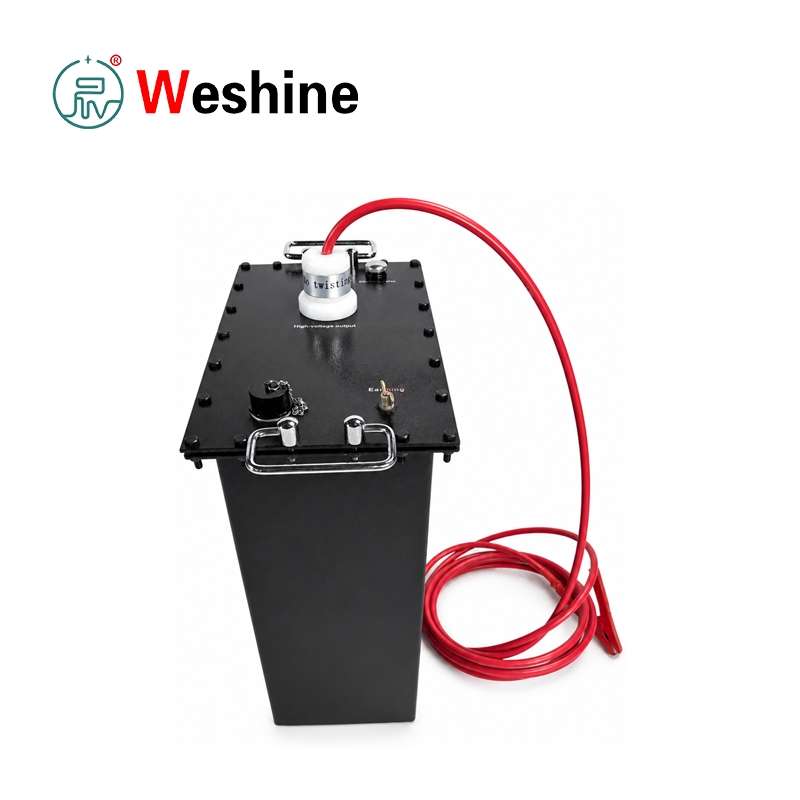

బూస్టర్ అధిక-వోల్టేజ్ అవుట్‌పుట్‌ను ఉత్పత్తి చేస్తుంది మరియు సరఫరా చేయబడిన తక్కువ-వోల్టేజ్ కంట్రోల్ కేబుల్ ద్వారా కంట్రోలర్‌కు కనెక్ట్ చేయబడింది. అధిక-వోల్టేజ్ అవుట్‌పుట్ సరఫరా చేయబడిన అధిక-వోల్టేజ్ కేబుల్ మరియు గ్రౌండింగ్ ఉపకరణాలను ఉపయోగించి పరీక్ష వస్తువుకు అనుసంధానించబడింది.

ఆపరేషన్ ఆటోమేటెడ్

వైరింగ్ తర్వాత, వినియోగదారు అవుట్‌పుట్ ఫ్రీక్వెన్సీ, పరీక్ష వ్యవధి, పరీక్ష వోల్టేజ్, అధిక-వోల్టేజ్ సైడ్ ఓవర్‌కరెంట్ పరిమితి మరియు టచ్ స్క్రీన్‌పై ఓవర్‌వోల్టేజ్ పరిమితిని సెట్ చేస్తారు. పరీక్ష ప్రారంభమైనప్పుడు, పరికరం లోడ్ స్వీయ-చెక్, ఆటోమేటిక్ వోల్టేజ్ పెరుగుదల, స్థిరమైన-వ్యాప్తి అవుట్‌పుట్, టైమింగ్, సాధారణ షట్‌డౌన్ మరియు ఆటోమేటిక్ డిశ్చార్జ్‌ని నిర్వహిస్తుంది. పరికరం టైమర్ ద్వారా లేదా మాన్యువల్ స్టాప్ ద్వారా ఆపివేయబడుతుంది. ఇది ఓవర్‌వోల్టేజ్ మరియు ఓవర్‌కరెంట్ ప్రొటెక్షన్ ద్వారా అసాధారణ షట్‌డౌన్ రక్షణను కూడా అందిస్తుంది.

ఈ అల్ట్రా తక్కువ ఫ్రీక్వెన్సీ హై వోల్టేజ్ జనరేటర్ అధిక-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ క్లోజ్డ్-లూప్ నెగటివ్ ఫీడ్‌బ్యాక్ నియంత్రణను స్వీకరిస్తుంది. అవుట్‌పుట్ కెపాసిటివ్ రైజ్ ఎఫెక్ట్‌ను ఉత్పత్తి చేయదని మాన్యువల్ పేర్కొంది. బహుళ రక్షణ విధులు ఓవర్‌వోల్టేజ్ రక్షణ, అధిక-వోల్టేజ్ సైడ్ ఓవర్‌కరెంట్ ప్రొటెక్షన్ మరియు తక్కువ-వోల్టేజ్ సైడ్ ఓవర్‌కరెంట్ ప్రొటెక్షన్, రక్షణ చర్య సమయం 10 ఎంఎస్‌లకు మించకూడదు. నియంత్రిక మరియు అధిక-వోల్టేజ్ జనరేటర్ తక్కువ-వోల్టేజ్ నియంత్రణ ద్వారా అనుసంధానించబడి ఉంటాయి మరియు సురక్షితమైన ఆపరేషన్ కోసం ఆప్టికల్ నియంత్రణ ఉపయోగించబడుతుంది. మన్నికైన హార్డ్‌వేర్ డిజైన్, దీర్ఘకాలిక ప్రాజెక్ట్ ఉపయోగం మరియు పునరావృత పరీక్ష కోసం సుదీర్ఘ సేవా జీవితం.

పరీక్ష ఫలితాలను నేరుగా పరీక్ష నివేదికగా ముద్రించవచ్చు. సాధారణ టైమర్ స్టాప్, మాన్యువల్ స్టాప్, ఓవర్ వోల్టేజ్ ప్రొటెక్షన్ స్టాప్ లేదా ఓవర్ కరెంట్ ప్రొటెక్షన్ స్టాప్ తర్వాత హిస్టారికల్ డేటా ఆటోమేటిక్‌గా సేవ్ చేయబడుతుంది. పరికరం 64 కొలత రికార్డులను నిల్వ చేయగలదు; నిల్వ పరిమితిని మించిపోయినప్పుడు పాత రికార్డులు స్వయంచాలకంగా తొలగించబడతాయి. సిస్టమ్ తేదీ మరియు సమయ సెట్టింగ్, చైనీస్ మరియు ఇంగ్లీష్ ఇంటర్‌ఫేస్ మార్పిడి, ఆటోమేటిక్ నిల్వ, ఆటోమేటిక్ ప్రింటింగ్ మరియు ఎగువ నిర్వహణ సాఫ్ట్‌వేర్‌తో USB కమ్యూనికేషన్‌కు కూడా మద్దతు ఇస్తుంది.

పరీక్షా పరికరాలు DL/T 849.4-2004, అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీ హై వోల్టేజ్ జనరేటర్ల కోసం సాధారణ సాంకేతిక పరిస్థితులకు అనుగుణంగా ఉంటాయి. మాన్యువల్ 35 kV మరియు అంతకంటే తక్కువ XLPE ఇన్సులేటెడ్ పవర్ కేబుల్స్ కోసం 0.1 Hz VLF పరీక్ష పద్ధతిని కూడా సూచిస్తుంది. ఫీల్డ్ వినియోగంలో, టెస్ట్ ఆబ్జెక్ట్ కెపాసిటెన్స్ ఎంచుకున్న ఇన్‌స్ట్రుమెంట్ కాన్ఫిగరేషన్ యొక్క రేట్ చేయబడిన కెపాసిటివ్ లోడ్‌ను మించకూడదు. పరీక్ష ఆబ్జెక్ట్ కెపాసిటెన్స్ 0.05 μF కంటే తక్కువగా ఉంటే, సాధారణ అవుట్‌పుట్‌కు మద్దతుగా ఒక సహాయక 0.05 μF కెపాసిటర్ సమాంతరంగా కనెక్ట్ చేయబడవచ్చు.

ఉత్పత్తి పరామితి

ఉత్పత్తి గైడ్

VLF పరీక్ష పరికరం యొక్క పని సూత్రం

పోర్టబుల్ VLF పరీక్ష పరికరం 50 Hz పవర్-ఫ్రీక్వెన్సీ తట్టుకునే పరీక్షను అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీ AC పరీక్షతో భర్తీ చేయడం ద్వారా పని చేస్తుంది.

కెపాసిటివ్ టెస్ట్ ఆబ్జెక్ట్‌ల కోసం, కరెంట్ ఫ్రీక్వెన్సీ, కెపాసిటెన్స్ మరియు వోల్టేజీకి అనులోమానుపాతంలో ఉంటుంది. ఫ్రీక్వెన్సీని 0.1 Hz లేదా అంతకంటే తక్కువకు తగ్గించడం ద్వారా, పరీక్షను తట్టుకునే AC ఇన్సులేషన్ యొక్క ఆచరణాత్మక ప్రయోజనాన్ని నిలుపుకుంటూ అవసరమైన పరీక్ష శక్తి సామర్థ్యం బాగా తగ్గుతుంది.

పరీక్షకు ముందు పరికరాల కనెక్షన్

పరీక్షించే ముందు, కనెక్ట్ చేయండి:

మాన్యువల్‌లోని వైరింగ్ రేఖాచిత్రం ప్రకారం.

గ్రౌండింగ్ టెర్మినల్ తప్పనిసరిగా భూమికి కనెక్ట్ చేయబడాలి. AC ఇన్‌పుట్ 220 V, 50 Hz పవర్ సోర్స్‌కి కనెక్ట్ చేయబడింది.

పోర్టబుల్ జనరేటర్ ఉపయోగించినట్లయితే, జనరేటర్ అవుట్‌పుట్ వోల్టేజ్ మరియు ఫ్రీక్వెన్సీ స్థిరంగా ఉండాలి.

పారామీటర్ సెట్టింగ్ మరియు టెస్ట్ ప్రిపరేషన్

కంట్రోలర్‌ను ఆన్ చేసి, పారామీటర్ సెట్టింగ్ స్క్రీన్‌ని నమోదు చేయండి.

కింది పారామితులను సెట్ చేయండి:

అందుబాటులో ఉన్న ఫ్రీక్వెన్సీలలో ఇవి ఉన్నాయి:

పరీక్ష వ్యవధిని 0 నుండి 99 నిమిషాల వరకు సెట్ చేయవచ్చు.

పరికరం చూపిన వోల్టేజ్ మరియు ప్రస్తుత విలువలు గరిష్ట విలువలు.

స్వయంచాలక పరీక్ష ప్రక్రియ

ప్రారంభం నొక్కిన తర్వాత, పరికరం స్వీయ తనిఖీని నిర్వహిస్తుంది.

పరీక్ష ప్రక్రియలో ఇవి ఉంటాయి:

1. స్వీయ తనిఖీని లోడ్ చేయండి
2. ఆటోమేటిక్ వోల్టేజ్ పెరుగుదల
3. స్థిర-వ్యాప్తి అవుట్‌పుట్
4. టైమింగ్‌ని తట్టుకోవాలి
5. ఆటోమేటిక్ షట్డౌన్ మరియు డిచ్ఛార్జ్

లోడ్ కనుగొనబడకపోతే, కంట్రోలర్ నో-లోడ్ హెచ్చరికను ప్రదర్శిస్తుంది.

సెట్ వోల్టేజీని చేరుకున్న తర్వాత, పరికరం స్థిరమైన-వ్యాప్తి అవుట్‌పుట్‌ను నిర్వహిస్తుంది మరియు తట్టుకునే సమయ ప్రక్రియను ప్రారంభిస్తుంది.

సెట్ సమయం చేరుకున్నప్పుడు, సిస్టమ్ అధిక-వోల్టేజ్ అవుట్‌పుట్‌ను నిలిపివేస్తుంది మరియు పరీక్ష వస్తువును స్వయంచాలకంగా విడుదల చేస్తుంది.

షట్‌డౌన్ మోడ్‌లు మరియు డేటా మేనేజ్‌మెంట్

పరికరం మద్దతు ఇస్తుంది:

సాధారణ షట్‌డౌన్

అసాధారణ షట్‌డౌన్

ప్రతి షట్‌డౌన్ మోడ్‌లో, పరీక్ష డేటా హిస్టారికల్ డేటాగా నిల్వ చేయబడుతుంది.

వినియోగదారులు వీటిని చేయగలరు:

కేబుల్ టెస్టింగ్ గైడ్

కేబుల్ పరీక్ష కోసం:

1. పరీక్షించే ముందు కేబుల్‌కు కనెక్ట్ చేయబడిన అన్ని ఎలక్ట్రికల్ పరికరాలను డిస్‌కనెక్ట్ చేయండి.
2. ఒక megohmmeter తో ఇన్సులేషన్ నిరోధకతను కొలవండి.
3. ఇన్సులేషన్ తనిఖీ ఆమోదయోగ్యమైన తర్వాత మాత్రమే VLF తట్టుకునే పరీక్షను నిర్వహించండి.

మాన్యువల్ నిర్దేశిస్తుంది:

పరీక్ష వ్యవధి:

సింక్రోనస్ మోటార్ టెస్టింగ్ గైడ్

సింక్రోనస్ మోటార్ పరీక్ష కోసం, మాన్యువల్ దశలవారీ పరీక్షను సిఫార్సు చేస్తుంది.

పరీక్ష విధానం:

పరీక్ష సమయం సాధారణంగా పవర్-ఫ్రీక్వెన్సీ తట్టుకునే పరీక్ష వలె ఉంటుంది, సాధారణంగా:

పరీక్ష సమయంలో, ఆపరేటర్లు గమనించాలి:

పరీక్ష తర్వాత భద్రతా ఉత్సర్గ

షట్‌డౌన్ తర్వాత, ఏదైనా కేబుల్‌లను తొలగించే ముందు పరీక్ష వస్తువును పూర్తిగా డిశ్చార్జ్ చేయడానికి డిశ్చార్జ్ రాడ్‌ని ఉపయోగించండి.

ముఖ్యంగా కెపాసిటివ్ పరికరాల కోసం ఈ దశ అవసరం:

ఫీచర్లు

1.0.1 Hz అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీ AC తట్టుకునే పరీక్షకు మద్దతు ఇస్తుంది.

2.0.05 Hz, 0.02 Hz మరియు 0.01 Hz అవుట్‌పుట్ ఫ్రీక్వెన్సీ ఎంపికకు మద్దతు ఇస్తుంది.

3.ఆటోమేటిక్ వోల్టేజ్ పెరుగుదల, స్థిర-వ్యాప్తి అవుట్‌పుట్, టైమింగ్, షట్‌డౌన్ మరియు డిచ్ఛార్జ్‌ను అందిస్తుంది.

4.అధిక-వోల్టేజ్ అవుట్‌పుట్ మరియు టెస్ట్ కరెంట్‌ను గరిష్ట విలువలుగా కొలుస్తుంది మరియు ప్రదర్శిస్తుంది.

5.అధిక-వోల్టేజ్ అవుట్‌పుట్ కోసం ఓవర్‌వోల్టేజ్ రక్షణను అందిస్తుంది.

6.అధిక-వోల్టేజ్ వైపు మరియు తక్కువ-వోల్టేజ్ వైపు ఓవర్‌కరెంట్ రక్షణను అందిస్తుంది.

7. వోల్టేజ్ లేదా కరెంట్ సెట్ పరిమితిని మించిపోయినప్పుడు స్వయంచాలకంగా అవుట్‌పుట్‌ను తగ్గిస్తుంది.

8.రక్షణ చర్య సమయం 10 ms కంటే ఎక్కువ కాదు.

9.7-అంగుళాల కెపాసిటివ్ టచ్ స్క్రీన్ ఆపరేషన్‌ను అందిస్తుంది.

10.టచ్ స్క్రీన్‌పై పరీక్ష డేటా మరియు అవుట్‌పుట్ తరంగ రూపాన్ని ప్రదర్శిస్తుంది.

11.64 రికార్డ్‌ల వరకు ఆటోమేటిక్ హిస్టారికల్ డేటా స్టోరేజ్‌ను కలిగి ఉంటుంది.

12.పరీక్ష నివేదిక ముద్రణ కోసం అంతర్నిర్మిత ప్రింటర్‌ను అందిస్తుంది.

13.అప్పర్ మేనేజ్‌మెంట్ సాఫ్ట్‌వేర్‌తో USB కమ్యూనికేషన్‌కు మద్దతు ఇస్తుంది.

14.చైనీస్ మరియు ఇంగ్లీష్ ఇంటర్‌ఫేస్ మార్పిడిని కలిగి ఉంటుంది.

15.క్లోజ్డ్-లూప్ హై-వోల్టేజ్ మరియు తక్కువ-వోల్టేజ్ నెగటివ్ ఫీడ్‌బ్యాక్ నియంత్రణను అందిస్తుంది.

16.లార్జ్ కెపాసిటెన్స్ టెస్ట్ ఆబ్జెక్ట్‌ల యొక్క AC తట్టుకునే పరీక్షకు మద్దతు ఇస్తుంది.

17.సురక్షితమైన పోస్ట్-టెస్ట్ డిశ్చార్జ్ కోసం డిశ్చార్జ్ రాడ్ మరియు గ్రౌండింగ్ కేబుల్‌ను కలిగి ఉంటుంది.

18.కంట్రోలర్‌పై అత్యవసర స్టాప్ బటన్‌ను అందిస్తుంది.

19.ఇండోర్ మరియు అవుట్‌డోర్ ఆపరేషన్‌కు మద్దతు ఇస్తుంది.

20.చిన్న-కెపాసిటెన్స్ టెస్ట్ ఆబ్జెక్ట్‌లకు పరిహారం కెపాసిటర్‌ను కలిగి ఉంటుంది.

అప్లికేషన్ దృశ్యాలు

పవర్ యుటిలిటీస్

నివారణ నిర్వహణ మరియు అంగీకార పరీక్ష సమయంలో మీడియం-వోల్టేజ్ పవర్ కేబుల్స్, పెద్ద మోటార్లు, జనరేటర్లు, కెపాసిటర్లు మరియు ఇతర పెద్ద కెపాసిటెన్స్ ఎలక్ట్రికల్ పరికరాల పరీక్షలను తట్టుకోవడానికి పవర్ యుటిలిటీలు VLF పరీక్ష పరికరాలను ఉపయోగిస్తాయి.

ట్రాన్స్ఫార్మర్ తయారీదారులు

ట్రాన్స్‌ఫార్మర్ మరియు ఎలక్ట్రికల్ పరికరాల తయారీదారులు పరీక్షా ప్రాంతాలలో టెస్ట్ సెట్‌ను ఉపయోగించవచ్చు, పెద్ద కెపాసిటెన్స్ ఇన్సులేషన్ సిస్టమ్‌లకు తగ్గిన ఫ్రీక్వెన్సీ వద్ద AC తట్టుకునే ధృవీకరణ అవసరం.

పవర్ ప్లాంట్లు

పవర్ ప్లాంట్లు, జనరేటర్ స్టేటర్ వైండింగ్‌లు, పెద్ద మోటార్లు, స్టేషన్ సర్వీస్ కేబుల్‌లు మరియు సంబంధిత ఇన్సులేషన్ సిస్టమ్‌లను కమీషనింగ్, ఓవర్‌హాల్ మరియు రొటీన్ మెయింటెనెన్స్ సమయంలో తట్టుకోవడానికి ఈ పరికరాన్ని ఉపయోగిస్తాయి.

రైల్వేలు

రైల్వే విద్యుత్ సరఫరా వ్యవస్థలు మీడియం-వోల్టేజ్ కేబుల్స్ మరియు తిరిగే పరికరాలను ఉపయోగిస్తాయి. షెడ్యూల్ చేయబడిన నిర్వహణ అంతరాయాల సమయంలో పరీక్ష యూనిట్ ఫీల్డ్ తట్టుకునే పరీక్షకు మద్దతు ఇస్తుంది.

పారిశ్రామిక మొక్కలు

మైనింగ్, పెట్రోకెమికల్, స్టీల్ మరియు మాన్యుఫ్యాక్చరింగ్ ప్లాంట్లు వంటి పారిశ్రామిక సౌకర్యాలు ప్లాంట్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో పరీక్షలను తట్టుకునేలా కేబుల్ మరియు మోటార్ ఇన్సులేషన్ కోసం పరికరాన్ని ఉపయోగించవచ్చు.

విశ్వవిద్యాలయాలు

విశ్వవిద్యాలయాలు మరియు శిక్షణా కేంద్రాలు VLFని తట్టుకునే పరీక్ష సూత్రాలు, కెపాసిటివ్ కరెంట్ లెక్కింపు, కేబుల్ పరీక్ష విధానాలు మరియు అధిక-వోల్టేజ్ భద్రతా అభ్యాసం కోసం బోధించడానికి సిస్టమ్‌ను ఉపయోగించవచ్చు.

పరీక్షా ప్రయోగశాలలు

అధిక-వోల్టేజ్ ప్రయోగశాలలు AC కెపాసిటివ్ పరీక్ష వస్తువులు, కేబుల్ నమూనాలు, మోటార్లు మరియు నియంత్రిత అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీ వోల్టేజ్ అవసరమయ్యే ఇన్సులేషన్ సిస్టమ్‌ల పరీక్షను తట్టుకోవడానికి అల్ట్రా తక్కువ ఫ్రీక్వెన్సీ హై వోల్టేజ్ జనరేటర్‌పై ఆధారపడతాయి.

కేబుల్ నిర్వహణ

కేబుల్ నిర్వహణ బృందాలు XLPE కేబుల్ అంగీకార పరీక్షలు, నివారణ పరీక్షలు, ఫాల్ట్ ఫాలో-అప్ తనిఖీలు మరియు ఇన్‌స్టాలేషన్ లేదా రిపేర్ తర్వాత ఇన్సులేషన్ ధృవీకరణ కోసం పరీక్ష పరికరాన్ని ఉపయోగిస్తాయి.

అప్లికేషన్లు

1.0.1 Hz VLF AC పరీక్షను తట్టుకుంటుంది.

2.XLPE పవర్ కేబుల్ పరీక్షను తట్టుకుంటుంది.

3.35 kV మరియు అంతకంటే తక్కువ కేబుల్ ఇన్సులేషన్ పరీక్ష.

4.పవర్ కెపాసిటర్ పరీక్షను తట్టుకుంటుంది.

5.మీడియం మరియు పెద్ద జనరేటర్ ఇన్సులేషన్ టెస్టింగ్.

6.మోటార్ స్టేటర్ వైండింగ్ పరీక్షను తట్టుకుంటుంది.

7.కేబుల్ హ్యాండోవర్ టెస్టింగ్.

8.కేబుల్ నివారణ నిర్వహణ పరీక్ష.

9.పెద్ద కెపాసిటెన్స్ పరికరాల ఇన్సులేషన్ ధృవీకరణ.

10.తగ్గిన పరీక్ష శక్తి సామర్థ్యంతో ఫీల్డ్ AC తట్టుకునే పరీక్ష.

11.ఆటోమేటిక్ టైమ్డ్ హై-వోల్టేజ్ టెస్టింగ్.

12.ఓవర్ వోల్టేజ్ మరియు ఓవర్ కరెంట్ ప్రొటెక్టెడ్ తట్టుకునే పరీక్ష.

13.చారిత్రక పరీక్ష రికార్డు నిల్వ.

14.ముద్రిత పరీక్ష నివేదిక ఉత్పత్తి.

15.శక్తివంతం చేయడానికి ముందు ఇన్సులేషన్ కండిషన్ స్క్రీనింగ్.

కస్టమర్ కేసు

పరిశ్రమ: కేబుల్ నిర్వహణ కాంట్రాక్టర్.

సమస్య: కొత్తగా ఇన్‌స్టాల్ చేయబడిన మీడియం-వోల్టేజ్ XLPE కేబుల్‌పై అంగీకార పరీక్షను నిర్వహించడానికి నిర్వహణ కాంట్రాక్టర్ అవసరం. సాంప్రదాయిక పవర్-ఫ్రీక్వెన్సీ AC తట్టుకునే పరికరాలు రవాణా చేయడం కష్టం మరియు కేబుల్ కెపాసిటెన్స్ కారణంగా అధిక శక్తి సామర్థ్యం అవసరం. ఫీల్డ్ కేబుల్ టెస్టింగ్ కోసం తగిన పోర్టబుల్ AC తట్టుకునే పరిష్కారం బృందానికి అవసరం.

పరీక్ష ప్రక్రియ: సాంకేతిక నిపుణులు కేబుల్‌కు కనెక్ట్ చేయబడిన అన్ని పరికరాలను డిస్‌కనెక్ట్ చేసారు మరియు ముందుగా ప్రతి దశను మెగాహోమీటర్‌తో తనిఖీ చేశారు. ఆమోదయోగ్యమైన ఇన్సులేషన్ నిరోధకతను నిర్ధారించిన తర్వాత, వారు పరీక్ష వైరింగ్ ప్రకారం కంట్రోలర్, బూస్టర్, హై-వోల్టేజ్ అవుట్‌పుట్ కేబుల్, గ్రౌండింగ్ కేబుల్ మరియు డిశ్చార్జ్ రాడ్‌ను కనెక్ట్ చేశారు. పరీక్ష వోల్టేజ్ కేబుల్ దశ వోల్టేజ్ ప్రకారం సెట్ చేయబడింది మరియు కేబుల్ కెపాసిటెన్స్, టెస్ట్ ఫ్రీక్వెన్సీ మరియు వోల్టేజ్ నుండి ఓవర్‌కరెంట్ విలువ లెక్కించబడుతుంది. బృందం 0.1 Hz అవుట్‌పుట్‌ని ఎంచుకుంది, అవసరమైన పరీక్ష వ్యవధిని సెట్ చేసింది మరియు ఆటోమేటిక్ వోల్టేజ్ పెరుగుదలను ప్రారంభించింది.

ఫలితం: పరికరం ఆటోమేటిక్ వోల్టేజ్ పెరుగుదల, స్థిరమైన-వ్యాప్తి అవుట్‌పుట్, టైమింగ్, షట్‌డౌన్ మరియు డిశ్చార్జ్‌ని పూర్తి చేసింది. తట్టుకునే వ్యవధిలో విధ్వంసక ఉత్సర్గ, అసాధారణ ధ్వని, పొగ, వాసన, అస్థిర వోల్టేజ్ లేదా అసాధారణ కరెంట్ గమనించబడలేదు. పరీక్ష డేటా నిల్వ చేయబడింది మరియు ప్రాజెక్ట్ రికార్డ్ కోసం ముద్రించబడింది.

ప్రయోజనాలు: కాంట్రాక్టర్ చిన్న మరియు మరింత ఆచరణాత్మక ఫీల్డ్ సిస్టమ్‌తో కేబుల్ AC తట్టుకునే పరీక్షను పూర్తి చేసారు. ఆటోమేటిక్ ప్రొటెక్షన్, టైమింగ్, డిచ్ఛార్జ్, స్టోరేజ్ మరియు ప్రింటింగ్ మాన్యువల్ ఆపరేషన్ మరియు మెరుగైన టెస్ట్ డాక్యుమెంటేషన్‌ను తగ్గించడంలో సహాయపడింది.

తరచుగా అడిగే ప్రశ్నలు

అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీ హై వోల్టేజ్ జనరేటర్ దేనికి ఉపయోగిస్తారు? ఇది పెద్ద కెపాసిటెన్స్ ఎలక్ట్రికల్ పరికరాలు, ముఖ్యంగా పవర్ కేబుల్స్, పవర్ కెపాసిటర్లు, జనరేటర్లు మరియు మోటార్ల యొక్క VLF AC తట్టుకునే పరీక్ష కోసం ఉపయోగించబడుతుంది.

50 Hz AC తట్టుకునే పరీక్షకు బదులుగా 0.1 Hz VLF పరీక్షను ఎందుకు ఉపయోగించాలి? పెద్ద కెపాసిటెన్స్ టెస్ట్ ఆబ్జెక్ట్‌లకు 50 Hz వద్ద అధిక కరెంట్ అవసరం. పరీక్ష ఫ్రీక్వెన్సీని 0.1 Hzకి తగ్గించడం వలన అవసరమైన పరీక్ష సామర్థ్యాన్ని బాగా తగ్గిస్తుంది, ఫీల్డ్ AC పరీక్షను మరింత ఆచరణాత్మకంగా తట్టుకునేలా చేస్తుంది.

ఏ అవుట్‌పుట్ ఫ్రీక్వెన్సీలు అందుబాటులో ఉన్నాయి? పరీక్ష యూనిట్ 0.1 Hz, 0.05 Hz, 0.02 Hz మరియు 0.01 Hz అవుట్‌పుట్ ఫ్రీక్వెన్సీ సెట్టింగ్‌లకు మద్దతు ఇస్తుంది.

గరిష్ట కెపాసిటివ్ లోడ్ ఎంత? గరిష్ట లోడ్ 0.1 Hz వద్ద 0.5 μF, 0.05 Hz వద్ద 1.1 μF, 0.02 Hz వద్ద 2.2 μF మరియు 0.01 Hz వద్ద 5.5 μF.

ఏ రక్షణ విధులు చేర్చబడ్డాయి? పరికరంలో ఓవర్‌వోల్టేజ్ ప్రొటెక్షన్, హై-వోల్టేజ్ సైడ్ ఓవర్‌కరెంట్ ప్రొటెక్షన్, లో-వోల్టేజ్ సైడ్ ఓవర్‌కరెంట్ ప్రొటెక్షన్, ఎమర్జెన్సీ స్టాప్ మరియు షట్‌డౌన్ తర్వాత ఆటోమేటిక్ డిశ్చార్జ్ ఉన్నాయి.

పరీక్ష ప్రింట్ పరీక్ష నివేదికలను సెట్ చేయగలదా? అవును. అంతర్నిర్మిత ప్రింటర్ స్క్రీన్‌పై చూపిన ప్రస్తుత పరీక్ష డేటా మరియు హిస్టారికల్ డేటాను ప్రింట్ చేయగలదు.

ఎన్ని చారిత్రక రికార్డులను నిల్వ చేయవచ్చు? పరికరం 64 చారిత్రక పరీక్ష రికార్డులను నిల్వ చేయగలదు. తాజా 64 కంటే పాత రికార్డులు స్వయంచాలకంగా తొలగించబడతాయి.

పరీక్ష తర్వాత ఎలాంటి భద్రతా జాగ్రత్తలు అవసరం? షట్‌డౌన్ తర్వాత, ఏదైనా కేబుల్‌లను తొలగించే ముందు పరీక్ష వస్తువును పూర్తిగా డిశ్చార్జ్ చేయడానికి డిశ్చార్జ్ రాడ్‌ని ఉపయోగించండి. అధిక-వోల్టేజ్ పరీక్షను అధిక-వోల్టేజ్ భద్రతా విధానాలను అనుసరించి శిక్షణ పొందిన సిబ్బంది మాత్రమే నిర్వహించాలి.

వెషైన్ ప్రయోజనాలు

Weshine Electric విద్యుత్ వినియోగాలు, కాంట్రాక్టర్లు, పారిశ్రామిక ప్లాంట్లు, ప్రయోగశాలలు మరియు కేబుల్ నిర్వహణ బృందాలకు విద్యుత్ పరీక్షా పరికరాలను అందిస్తుంది. VLF తట్టుకునే పరీక్ష కోసం, Weshine ప్రాక్టికల్ ఫీల్డ్ ఆపరేషన్, స్థిరమైన అధిక-వోల్టేజ్ అవుట్‌పుట్, ఆటోమేటిక్ ప్రొటెక్షన్, పూర్తి ఉపకరణాలు మరియు స్పష్టమైన పరీక్ష డాక్యుమెంటేషన్‌పై దృష్టి పెడుతుంది. డెలివరీ తర్వాత నమ్మదగిన వినియోగానికి మద్దతు ఇవ్వడానికి ఫ్యాక్టరీ తనిఖీ రికార్డులు మరియు ఆపరేషన్ మార్గదర్శకాలతో పరికరాలు సరఫరా చేయబడతాయి.

మోడల్ ఎంపిక, కేబుల్ టెస్ట్ వోల్టేజ్ సెట్టింగ్, లోడ్ కెపాసిటెన్స్ మూల్యాంకనం మరియు అనుకూలీకరించిన పరీక్ష అవసరాలతో వెషైన్ కస్టమర్‌లకు సహాయం చేస్తుంది. మీరు స్థిరమైన, దీర్ఘకాలిక పరీక్షా పరికరాలను కోరుకుంటే, మా అల్ట్రా-తక్కువ ఫ్రీక్వెన్సీ హై వోల్టేజ్ జనరేటర్ మీ వివిధ ఆన్-సైట్ టెస్టింగ్ డిమాండ్‌లను పూర్తిగా తీర్చగలదు. ఇంజనీరింగ్ అనుభవం, నాణ్యత నియంత్రణ, సాంకేతిక మద్దతు, నమ్మకమైన పరీక్ష పరిష్కారాలు మరియు అంతర్జాతీయ సేవతో, Weshine వినియోగదారులకు కేబుల్ మరియు లార్జ్ కెపాసిటెన్స్ ఇన్సులేషన్ టెస్టింగ్‌ను సమర్థవంతంగా మరియు సురక్షితంగా నిర్వహించడంలో సహాయపడుతుంది. ఫాస్ట్ గ్లోబల్ లాజిస్టిక్స్, విదేశీ బల్క్ కొనుగోలుదారుల కోసం బహుళ చెల్లింపు ఎంపికలు.
