ట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తి
  • ట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తి
  • ట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తి
  • ట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తి
  • ట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తి
  • ట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తి
  • ట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తి

ట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తి

Weshine® CE సర్టిఫికేట్, అధిక నాణ్యత మరియు ఖచ్చితత్వంతో ట్రాన్స్‌ఫార్మర్ యొక్క మలుపుల నిష్పత్తిని పరీక్షించడానికి టర్న్స్ రేషియో టెస్టర్‌ను కనిపెట్టింది, జాతీయ ప్రమాణాల ప్రకారం కనుగొనబడింది మరియు ఉత్పత్తి చేయబడింది, పూర్తి విద్యుత్ పరీక్ష పరిష్కారం అందుబాటులో ఉంది. వెషైన్ నుండి ట్రాన్స్‌ఫార్మర్ యొక్క మలుపుల నిష్పత్తిని పరీక్షించడం కోసం టర్న్స్ రేషియో టెస్టర్ యొక్క మరిన్ని వివరాల కోసం మమ్మల్ని సంప్రదించండి!

విచారణ పంపండి    PDF డౌన్‌లోడ్

ఉత్పత్తి వివరణ


వెషిన్



ట్రాన్స్ఫార్మర్ యొక్క పరివర్తన నిష్పత్తి ద్వితీయ వైండింగ్ యొక్క మలుపుల సంఖ్యతో విభజించబడిన ప్రాధమిక వైండింగ్ యొక్క మలుపుల సంఖ్యకు సమానం. ట్రాన్స్ఫార్మర్ నిష్పత్తి ట్రాన్స్ఫార్మర్ యొక్క కావలసిన పనితీరును మరియు ద్వితీయ వైండింగ్ ద్వారా అవసరమైన సంబంధిత వోల్టేజ్ని అందిస్తుంది.



సెకండరీ వోల్టేజ్ ప్రాథమిక వోల్టేజ్ కంటే తక్కువగా ఉండాల్సిన అవసరం ఉంటే - స్టెప్-డౌన్ ట్రాన్స్‌ఫార్మర్ - సెకండరీ వైండింగ్‌లో ప్రాథమిక కంటే తక్కువ మలుపులు ఉండాలి మరియు స్టెప్-అప్ ట్రాన్స్‌ఫార్మర్‌కి వైస్ వెర్సా; ట్రాన్స్‌ఫార్మర్ యొక్క నిష్పత్తి వోల్టేజీని తగ్గించినప్పుడు, అది కరెంట్‌ను పెంచుతుంది మరియు దీనికి విరుద్ధంగా ఉంటుంది, కాబట్టి, ఆదర్శ ట్రాన్స్‌ఫార్మర్ యొక్క వోల్టేజ్ మరియు కరెంట్ నిష్పత్తి నేరుగా పరివర్తన నిష్పత్తికి సంబంధించినది.



దురదృష్టవశాత్తూ ట్రాన్స్‌ఫార్మర్లు పరిపూర్ణంగా లేవు, ట్రాన్స్‌ఫార్మర్ యొక్క ఐరన్ కోర్ (హిస్టెరిసిస్ మరియు ఎడ్డీ కరెంట్ నష్టాలు) మరియు రాగి వంటి వివిధ విద్యుత్ నష్టాల కారణంగా నిజమైన ట్రాన్స్‌ఫార్మర్‌లో వోల్టేజ్ లేదా కరెంట్ నిష్పత్తులు ట్రాన్స్‌ఫార్మర్ యొక్క భౌతిక నిష్పత్తులతో సరిపోలకపోవచ్చు. నష్టాలు (ప్రాధమిక మరియు ద్వితీయ వైండింగ్ల నిరోధకత కారణంగా); అందువల్ల, తయారీదారులు ఈ నష్టాలను పూర్తి లోడ్‌లో గరిష్ట సామర్థ్యంతో తగ్గించడానికి ట్రాన్స్‌ఫార్మర్‌లను రూపొందించడానికి ప్రయత్నిస్తారు, 95% కంటే ఎక్కువ విద్యుత్ మార్పిడి, తద్వారా ట్రాన్స్‌ఫార్మర్ వోల్టేజ్ నిష్పత్తి/టర్న్ నిష్పత్తి నుండి 5% కంటే ఎక్కువ తేడా లేకుండా అందించబడుతుంది.



వెషిన్ కొలిచేందుకు ట్రాన్స్‌ఫార్మర్ టర్న్స్ రేషియో టెస్ట్ లేదా TTR టెస్ట్‌ని కనుగొన్నాడుట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిమరియు ట్రాన్స్ఫార్మర్ ద్వితీయ మలుపులకు ప్రాధమిక మలుపుల యొక్క సరైన నిష్పత్తిని కలిగి ఉందని నిర్ధారిస్తుంది. ఈ పరీక్షను సరిగ్గా ఉపయోగించడం ద్వారా ట్యాప్ ఛేంజర్ పనితీరు, షార్ట్ టర్న్‌లు, ఓపెన్ వైండింగ్‌లు, సరికాని వైండింగ్ కనెక్షన్‌లు మరియు ట్రాన్స్‌ఫార్మర్‌లలోని ఇతర లోపాలను గుర్తించడంలో సహాయపడుతుంది. వెషైన్ యొక్క TTR టెస్టర్‌ల శ్రేణి కొన్ని ట్రాన్స్‌ఫార్మర్ టెస్టింగ్‌లో ఉన్న కఠినమైన పరిస్థితులను తట్టుకోవడానికి పటిష్టంగా ఉంది. ఈ శ్రేణిలో టెస్టింగ్‌ను సులభతరం చేయడానికి మరియు వేగవంతం చేయడానికి వివిధ ఫీచర్లు అలాగే 3 ఫేజ్ TTR టెస్టర్లు మరియు PT మరియు CT TTR టెస్టర్‌లు ఉన్నాయి.

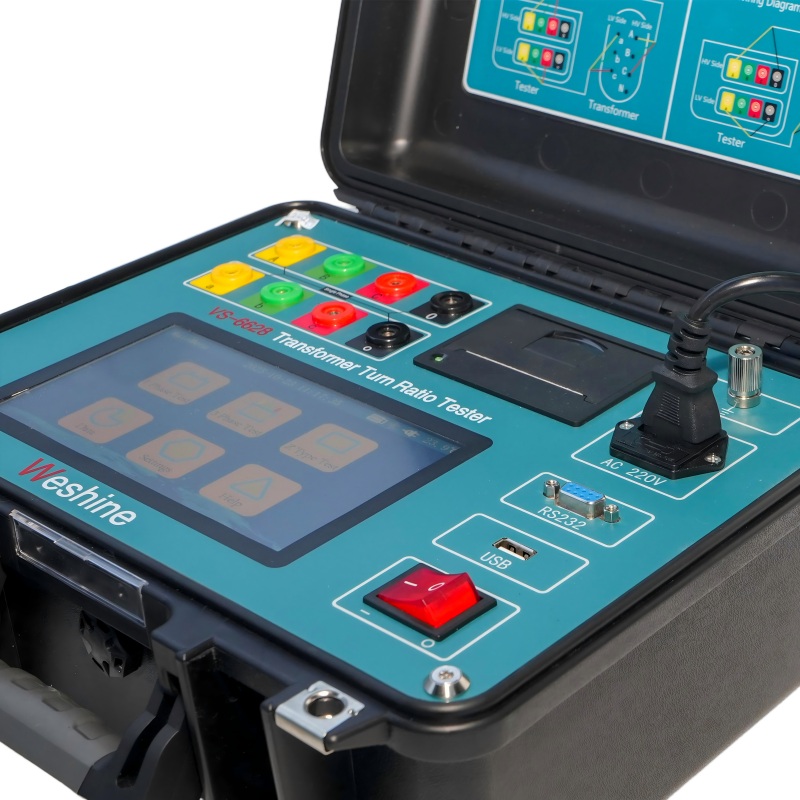

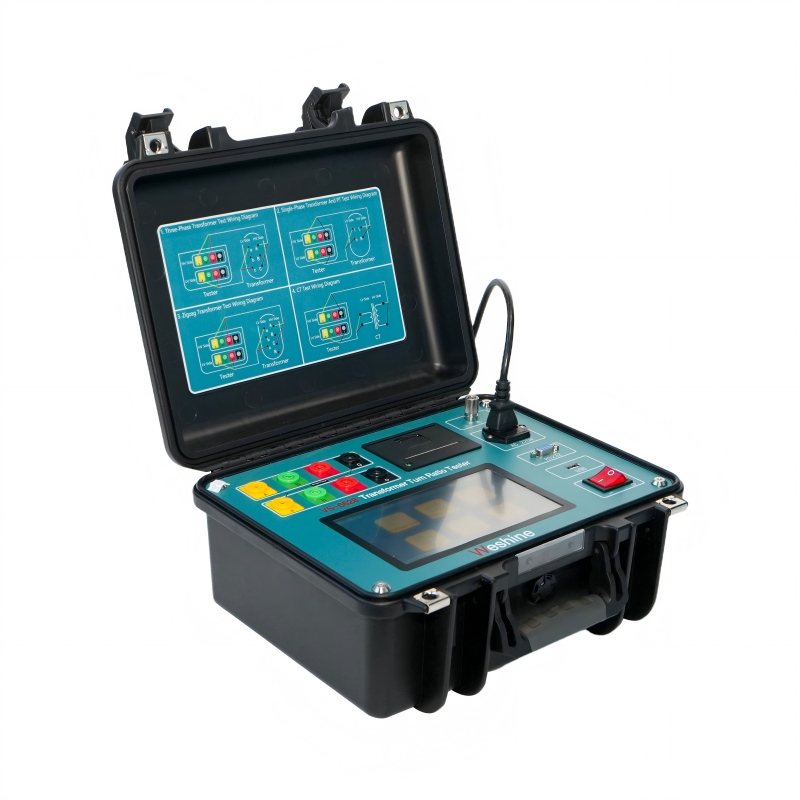

VS-6628 త్రీ-ఫేజ్ ట్రాన్స్‌ఫార్మర్ టర్న్స్ రేషియో టెస్ట్ సెట్‌లు సబ్‌స్టేషన్ లేదా తయారీ వాతావరణంలో పవర్, ఇన్‌స్ట్రుమెంట్ మరియు డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ల మలుపుల నిష్పత్తిని కొలవడానికి రూపొందించబడ్డాయి. కఠినమైన మరియు దృఢమైన డిజైన్ ఈ పరికరాలను వివిధ రకాల కఠినమైన వాతావరణాలలో ఉపయోగించడానికి బాగా సరిపోయేలా చేస్తుంది. చల్లని వాతావరణంలో అవసరమైన సౌలభ్యాన్ని అందించడానికి మా లీడ్స్ ప్రత్యేకంగా రూపొందించబడ్డాయి.



అయితే ట్రాన్స్‌ఫార్మర్‌లు వాటి జీవితకాలంలో వివిధ ఒత్తిళ్లకు మరియు మార్పులకు లోబడి ఉంటాయి కాబట్టి, ట్రాన్స్‌ఫార్మర్ సేవలో పెట్టడానికి ముందు మరియు వివిధ నిర్వహణ షెడ్యూల్‌ల సమయంలో ట్రాన్స్‌ఫార్మర్ యొక్క సరైన మలుపుల నిష్పత్తిని తనిఖీ చేయాలి, ఇక్కడ ట్రాన్స్‌ఫార్మర్ టర్న్స్ రేషియో టెస్టర్ ఉంది. అందువల్ల, వివిధ ట్రాన్స్‌ఫార్మర్ టర్న్స్ రేషియో టెస్ట్ కిట్‌లను (TTR పరికరాలు) ఉపయోగించి కొలవబడిన మలుపుల నిష్పత్తులు సాధారణంగా ట్రాన్స్‌ఫార్మర్‌లలో ఉండే నష్టాలను కలిగి ఉంటాయి, ఫలితంగా మలుపుల నిష్పత్తులు భౌతిక సంఖ్యల నుండి భిన్నంగా ఉంటాయి, కానీ తయారీదారులు మరియు వినియోగదారులు ఆశించిన వాస్తవ వోల్టేజ్ నిష్పత్తులను ప్రతిబింబిస్తాయి , లేదా నిజమైన ట్రాన్స్‌ఫార్మర్ పవర్ ట్రాన్స్‌ఫార్మర్ నిష్పత్తి.



వెషిన్



ఉత్పత్తి సమాచారం

ఉత్పత్తి నామం

పరీక్ష కోసం టర్న్స్ రేషియో టెస్టర్ టర్న్స్ రేషియో ఆఫ్ ట్రాన్స్‌ఫార్మర్

మోడల్ సంఖ్య

VS-6628

పరీక్ష పరిధి

0.9 ~ 10000

ఖచ్చితత్వం

0.2%

సర్టిఫికెట్లు

CE; EMC; LVD; ISO;

సాధారణ అప్లికేషన్

పరీక్షలు మలుపులు నిష్పత్తి, దశ స్థానభ్రంశం మరియు ధ్రువణత.

గుర్తించడంలో సహాయాలు




కొలతలు

345 x 295 x 175 మిమీ

బరువు

5 కిలోలు



ఎంపికలు


వెషైన్‌కు పూర్తి స్థాయి ఎలక్ట్రికల్ ఎక్విప్‌మెంట్‌తో డీల్ చేయడానికి ప్రత్యేకంగా 8 సంవత్సరాల అనుభవం ఉంది. ప్రస్తుతం, Weshine పరీక్ష కోసం వివిధ మలుపుల నిష్పత్తి టెస్టర్‌ను కనిపెట్టిందిట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిరూపంలో చూపిన విధంగా:



టెస్టింగ్ కోసం టర్న్స్ రేషియో టెస్టర్ కోసం సమాచారాన్ని ఆర్డర్ చేయడంట్రాన్స్ఫార్మర్ యొక్క టర్న్స్ నిష్పత్తి

పిల్లి. సంఖ్య

పరీక్ష పరిధి

ఖచ్చితత్వం

స్పష్టత

కొలతలు
(మి.మీ)

బరువు
(కిలొగ్రామ్)

VS-6628

0.9 నుండి 10000

0.2%

0.0001 నిమి

345 x 295 x 175

5

VS-6629

0.9 నుండి 10000

0.1% (0.9 నుండి 500)
0.2% (500 నుండి 3000)

0.3% (3000 నుండి 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 మరియు అంతకంటే ఎక్కువ

325 x 225 x 125

3.8

VS-6630

0.9 నుండి 10000

0.1% (0.9 నుండి 2000)

0.3% (2000 నుండి 10000)

0.0001 నిమి

360 x 280 x 160

6

VS-6628T

0.8 నుండి 10000

0.1% (0.8 నుండి 3000)
0.2% (3000 నుండి 10000)

0.0001 నిమి

320 x 240 x 130

3

VS-6628A

0.9 నుండి 10000

0.1% (0.9 నుండి 500)
0.2% (500 నుండి 3000)

0.3% (3000 నుండి 10000)

0.9ï½9.9999ï¼0.0001ï¼

10ï½99.999ï¼0.001ï¼

100ï½999.99ï¼0.01ï¼

1000ï½9999.9ï¼0.1ï¼

10000 మరియు అంతకంటే ఎక్కువ

246 x 156 x 62

1.7

సరఫరా గొలుసు సమస్యల ఆధారంగా: దయచేసి ప్రస్తుత ధర మరియు లీడ్ టైమ్‌ల కోసం మీ ప్రాధాన్య అధీకృత వెషైన్ డిస్ట్రిబ్యూటర్‌ని సంప్రదించండి.



నాణ్యత సర్టిఫికెట్లు


మా కంపెనీ యొక్క అన్ని విజయాలు నేరుగా మేము అందించే ఉత్పత్తుల నాణ్యతతో ముడిపడి ఉన్నాయని మేము ఎల్లప్పుడూ నమ్ముతాము. పరీక్ష కోసం రేషియో టెస్టర్‌ని మారుస్తుందిట్రాన్స్ఫార్మర్ యొక్క మలుపుల నిష్పత్తిISO9001, ISO14000:14001 మార్గదర్శకాలు మరియు మా కఠినమైన నాణ్యత నియంత్రణ వ్యవస్థలో పేర్కొన్న అత్యధిక నాణ్యత అవసరాలను తీర్చండి.
