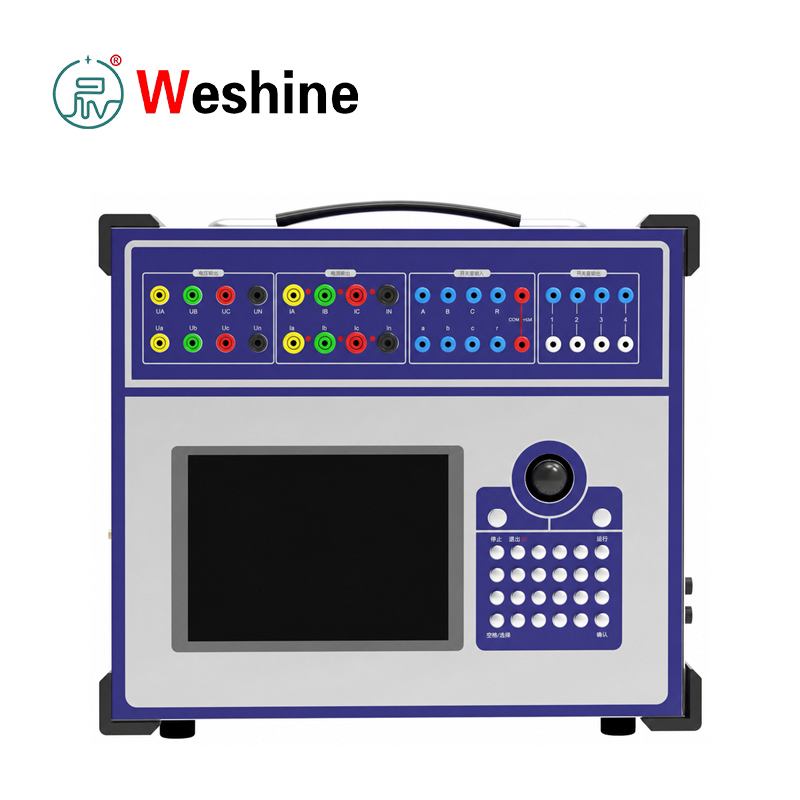

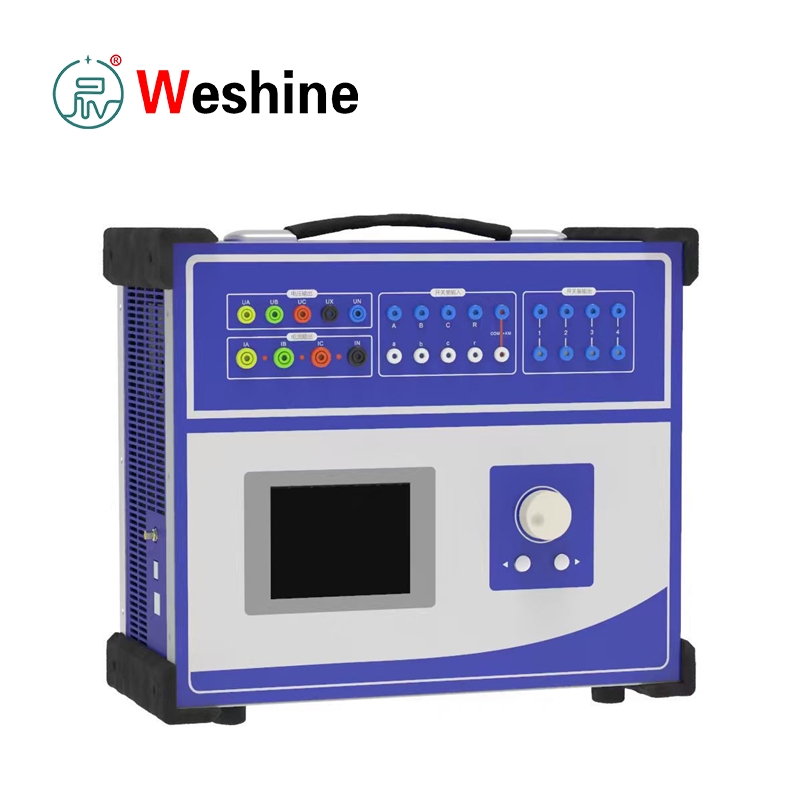

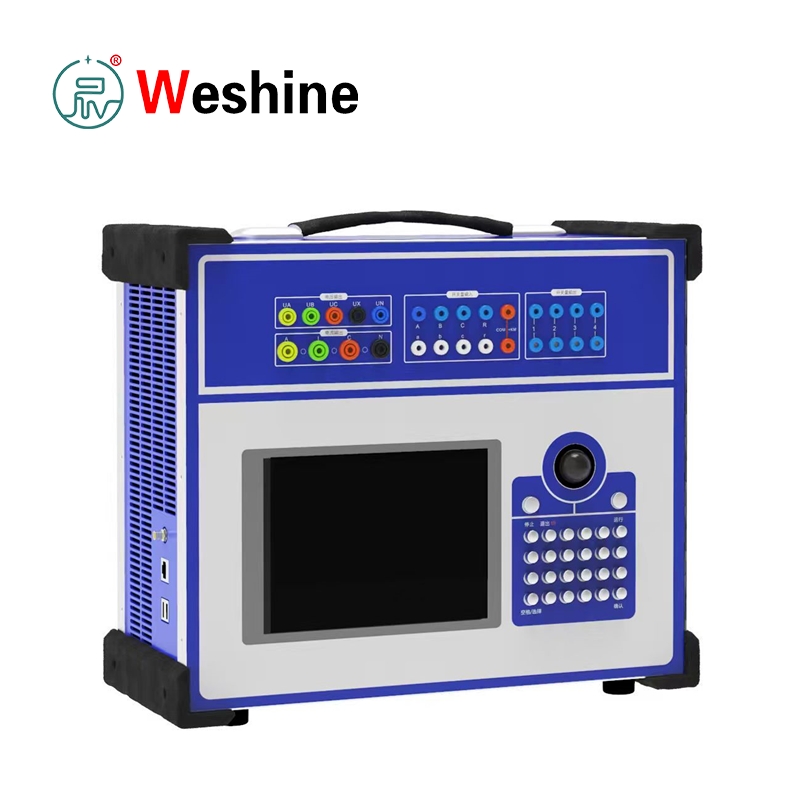

మూడు దశల రిలే రక్షణ టెస్టర్

త్రీ ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ అనేది సెకండరీ ప్రొటెక్షన్ డీబగ్గింగ్ మరియు రిలే కాలిబ్రేషన్ కోసం మైక్రోకంప్యూటర్ పరికరం. ఇది 4-ఫేజ్ వోల్టేజ్, 3-ఫేజ్ కరెంట్, AC/DC, స్విచ్ I/O, టైమింగ్, హార్మోనిక్ అవుట్‌పుట్‌లు మరియు ఇండిపెండెంట్ DC ఆక్సిలరీ పవర్, పవర్ స్టేషన్‌లు, ఫ్యాక్టరీలు, రైల్వేలు మరియు ల్యాబ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది. మేము గ్లోబల్ కొనుగోలుదారుల కోసం ఫ్యాక్టరీ డైరెక్ట్ సప్లైను అందిస్తాము.

మోడల్:VS-JB900

విచారణ పంపండి

ఉత్పత్తి వివరణ

చైనాలోని ప్రొఫెషనల్ తయారీదారు అయిన వైషిన్ నుండి నాణ్యమైన త్రీ ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ పరికరాలను కొనుగోలు చేయండి, రక్షణ రిలేలు, మైక్రోప్రాసెసర్ ప్రొటెక్షన్ యూనిట్లు, సెకండరీ సర్క్యూట్‌లు, ఆటోమేషన్ పరికరాలు మరియు పూర్తి పవర్ గ్రిడ్ రక్షణ వ్యవస్థలను తనిఖీ చేయడానికి ఇంజనీరింగ్ చేయబడింది. లైన్ లోపాలు, అసాధారణ వోల్టేజ్, ఓవర్‌కరెంట్, రీక్లోజింగ్ చర్యలు, అవకలన రక్షణ ట్రిగ్గర్‌లు మరియు కంట్రోల్ సర్క్యూట్ కదలికల కింద రిలేలు ఖచ్చితంగా ప్రతిస్పందించాలి, కాబట్టి సురక్షితమైన, సమన్వయ శక్తి వ్యవస్థ ఆపరేషన్ కోసం క్రమ పరీక్ష అవసరం.

త్రీ ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ అంటే ఏమిటి?

త్రీ ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ అనేది ప్రొటెక్టివ్ రిలేలు, మైక్రోప్రాసెసర్ ఆధారిత రక్షణ యూనిట్లు, సెకండరీ సర్క్యూట్‌లు, ఆటోమేషన్ పరికరాలు మరియు పవర్ సిస్టమ్ ప్రొటెక్షన్ స్కీమ్‌ల పనితీరు మరియు ఆపరేటింగ్ లక్షణాలను ధృవీకరించడానికి రూపొందించబడిన ఒక ప్రొఫెషనల్ టెస్టింగ్ పరికరం.

టెస్టర్ సాధారణ మరియు అసాధారణమైన పవర్ సిస్టమ్ పరిస్థితులను అనుకరించడానికి నియంత్రించదగిన సెకండరీ కరెంట్, వోల్టేజ్, ఫ్రీక్వెన్సీ, ఫేజ్ యాంగిల్, హార్మోనిక్, DC మరియు స్విచింగ్ సిగ్నల్‌లను ఉత్పత్తి చేస్తుంది. పరీక్షించిన రక్షణ పరికరాలకు ఈ అనుకరణ సంకేతాలను వర్తింపజేయడం ద్వారా, ఇంజనీర్లు రిలే సెట్టింగ్‌లు, పికప్ విలువలు, ఆపరేటింగ్ సమయం, ట్రిప్ లాజిక్ మరియు సంప్రదింపు ప్రతిస్పందనను ధృవీకరించగలరు.

Three Phase Relay Protection Tester

బహుళ-ఛానల్ కరెంట్ మరియు వోల్టేజ్ అవుట్‌పుట్

త్రీ ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ సమగ్ర రిలే రక్షణ పరీక్ష కోసం 4 వోల్టేజ్ ఛానెల్‌లు మరియు 3 కరెంట్ ఛానెల్‌లతో అమర్చబడి ఉంది. వోల్టేజ్ ఛానెల్‌లు ఫేజ్ వోల్టేజ్, లైన్ వోల్టేజ్, జీరో-సీక్వెన్స్ వోల్టేజ్, వోల్టేజ్ అసమతుల్యత, వోల్టేజ్ నష్టం, ఫ్రీక్వెన్సీ షిఫ్ట్ మరియు సింక్రోనిజం పరీక్షలకు మద్దతు ఇస్తాయి.

మూడు ప్రస్తుత ఛానెల్‌లు వ్యక్తిగత దశ కరెంట్ పరీక్ష కోసం స్వతంత్రంగా పనిచేయగలవు లేదా 120A వరకు స్వల్పకాలిక కరెంట్ అవుట్‌పుట్‌ను అందించడానికి సమాంతరంగా కనెక్ట్ చేయగలవు. ఇది ఓవర్‌కరెంట్ రిలేలు, ఎర్త్ ఫాల్ట్ రిలేలు, విలోమ-సమయ రక్షణ, అవకలన రక్షణ, దూర రక్షణ, రీక్లోజింగ్ లాజిక్, అండర్ వోల్టేజ్ ప్రొటెక్షన్ మరియు ఫ్రీక్వెన్సీ రిలేల పరీక్షకు మద్దతు ఇస్తుంది.

ఇండస్ట్రియల్ కంప్యూటర్ కంట్రోల్ మరియు ఫీల్డ్ ఆపరేషన్

పారిశ్రామిక కంప్యూటర్ ప్లాట్‌ఫారమ్‌పై నిర్మించబడింది, టెస్టర్ బాహ్య కంప్యూటర్ లేకుండా స్వతంత్ర ఫీల్డ్ టెస్టింగ్ కోసం అంతర్నిర్మిత ప్రదర్శన మరియు స్థానిక ఆపరేషన్ ప్యానెల్‌ను అనుసంధానిస్తుంది. పరీక్ష పారామితులు మరియు ఫలితాలను నేరుగా స్క్రీన్‌పై వీక్షించవచ్చు, ఇది ఆన్‌సైట్ కమీషన్ మరియు నిర్వహణకు అనుకూలంగా ఉంటుంది.

అధునాతన టెస్టింగ్ ఫంక్షన్‌లు, డేటా మేనేజ్‌మెంట్ మరియు ఆటోమేటిక్ టెస్ట్ రిపోర్ట్ జనరేషన్‌కు మద్దతు ఇవ్వడానికి పరికరాలు అనుకూల సాఫ్ట్‌వేర్‌తో PCకి కూడా కనెక్ట్ చేయగలవు.

ఫ్లెక్సిబుల్ కరెంట్, వోల్టేజ్ మరియు DC అవుట్‌పుట్

టెస్టర్ విస్తృత శ్రేణి అవుట్‌పుట్ సామర్థ్యాలను అందిస్తుంది, వీటిలో:

AC కరెంట్ అవుట్‌పుట్:ఒక్కో ఛానెల్‌కు 0~40A, సమాంతరంగా మూడు ఛానెల్‌లతో 120A వరకు స్వల్పకాలిక అవుట్‌పుట్

AC వోల్టేజ్ అవుట్‌పుట్:0~120V దశ వోల్టేజ్ మరియు 0~240V లైన్ వోల్టేజ్

DC అవుట్‌పుట్:DC కరెంట్, DC వోల్టేజ్ మరియు సర్దుబాటు చేయగల DC సహాయక విద్యుత్ సరఫరా

ఈ విధులు DC రిలే పరీక్షకు మద్దతు ఇస్తాయి మరియు ఫీల్డ్ కమీషన్ సమయంలో రక్షణ పరికరాలు మరియు సెకండరీ సర్క్యూట్‌లను శక్తివంతం చేయడానికి అనుమతిస్తాయి.

ఫ్రీక్వెన్సీ, హార్మోనిక్ మరియు టైమింగ్ మెజర్‌మెంట్

టెస్టర్ ఫ్రీక్వెన్సీ వైవిధ్యం మరియు బహుళ-ఆర్డర్ హార్మోనిక్ పరిసరాలతో సహా వివిధ పవర్ సిస్టమ్ ఆపరేటింగ్ పరిస్థితులను అనుకరించడానికి వేరియబుల్ ఫ్రీక్వెన్సీ మరియు హార్మోనిక్ సిగ్నల్ అవుట్‌పుట్‌ను ఏకీకృతం చేస్తుంది. ఇది స్టాండర్డ్ పవర్ ఫ్రీక్వెన్సీ కింద కాకుండా వివిధ సెకండరీ సిగ్నల్ పరిస్థితులలో రిలే పనితీరును అంచనా వేయడానికి సాంకేతిక నిపుణులను అనుమతిస్తుంది.

అంతర్నిర్మిత స్విచ్ ఇన్‌పుట్ మరియు అవుట్‌పుట్ మాడ్యూల్స్ ట్రిప్ కాంటాక్ట్ డిటెక్షన్, రిలే కాంటాక్ట్ మానిటరింగ్, సర్క్యూట్ బ్రేకర్ సిమ్యులేషన్, స్టార్టప్ సిగ్నల్ వెరిఫికేషన్ మరియు యాక్షన్ టైమింగ్ మెజర్‌మెంట్‌కు మద్దతు ఇస్తాయి. సమయ పరిధి 0.1ms నుండి 9999s వరకు చేరుకుంటుంది, ఇది రిలే ఆపరేషన్ సమయం, ట్రిప్ ఆలస్యం, రీక్లోజింగ్ విరామాలు మరియు రక్షణ తర్కం ప్రతిస్పందన యొక్క ఖచ్చితమైన కొలతను అనుమతిస్తుంది.

అప్లికేషన్ పరిధి మరియు భద్రతా రక్షణ

త్రీ ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ విద్యుదయస్కాంత రిలేలు, స్టాటిక్ రిలేలు, డిజిటల్ రక్షణ పరికరాలు, మైక్రోప్రాసెసర్ రిలేలు, రీక్లోజింగ్ పరికరాలు మరియు ట్రాన్స్‌ఫార్మర్, లైన్, మోటార్ మరియు జనరేటర్ రక్షణ వ్యవస్థలను పరీక్షించడానికి అనుకూలంగా ఉంటుంది.

ఇది సబ్‌స్టేషన్‌లు, పవర్ ప్లాంట్లు, ఫ్యాక్టరీ పంపిణీ గదులు, రైల్వే విద్యుత్ సరఫరా నెట్‌వర్క్‌లు మరియు ప్రొఫెషనల్ రిలే లాబొరేటరీలలో విస్తృతంగా ఉపయోగించబడుతుంది.

అవుట్‌పుట్ ఓవర్‌లోడ్ రక్షణ, తప్పు స్వీయ-నిర్ధారణ, అవుట్‌పుట్ ఇంటర్‌లాక్ మరియు సాఫ్ట్-స్టార్ట్ పవర్ డిజైన్‌తో సహా బహుళ రక్షణ విధులు ఏకీకృతం చేయబడ్డాయి. ఫీల్డ్ ఆపరేషన్ సమయంలో టెస్టర్ మరియు కనెక్ట్ చేయబడిన పరికరాలు రెండింటినీ రక్షించడంలో ఈ విధులు సహాయపడతాయి. సెకండరీ సర్క్యూట్ భద్రత, ప్రామాణిక వైరింగ్ విధానాలు మరియు రిలే టెస్టింగ్ వర్క్‌ఫ్లోల గురించి తెలిసిన శిక్షణ పొందిన సాంకేతిక నిపుణులచే పరికరాలు నిర్వహించబడాలి.

పరికరాలు అనుగుణంగా ఉంటాయిGB/T 7261-2008మరియుDL/T 624-2010. ఆపరేటర్లు స్థానిక రిలే టెస్టింగ్ కోడ్‌లు, పవర్ స్టేషన్ కమీషన్ నియమాలు మరియు ఉపయోగం సమయంలో ఆన్-సైట్ భద్రతా ప్రమాణాలకు కట్టుబడి ఉండాలి.

సిస్టమ్ లక్షణాలు		AC కరెంట్ అవుట్‌పుట్		DC కరెంట్ అవుట్‌పుట్
అంశం	స్పెసిఫికేషన్	అంశం	స్పెసిఫికేషన్	అంశం	స్పెసిఫికేషన్
ఉత్పత్తి మోడల్	VS-JB900	అవుట్పుట్ ఖచ్చితత్వం	తరగతి 0.2	అవుట్పుట్ ఖచ్చితత్వం	తరగతి 0.5
ఉత్పత్తి రకం	మూడు-దశల రిలే రక్షణ టెస్టర్	దశ కరెంట్ అవుట్‌పుట్, RMS	0 నుండి 40 ఎ	దశ ప్రస్తుత అవుట్‌పుట్	ప్రతి దశకు 0 నుండి ±10 A
నియంత్రణ వేదిక	పారిశ్రామిక కంప్యూటర్ రకం	మూడు-దశల సమాంతర కరెంట్ అవుట్‌పుట్, RMS	0 నుండి 120 ఎ	మూడు-దశల సమాంతర అవుట్‌పుట్	0 నుండి ±30 ఎ
అవుట్‌పుట్ కాన్ఫిగరేషన్	4-ఫేజ్ వోల్టేజ్, 3-ఫేజ్ కరెంట్	దీర్ఘకాలం అనుమతించదగిన దశ కరెంట్, RMS	10 ఎ	గరిష్ట అవుట్పుట్ లోడ్ వోల్టేజ్	20 V
వర్తించే పరీక్షలు	రిలే రక్షణ, సెకండరీ సర్క్యూట్, ఆటోమేషన్ పరికర పరీక్ష	గరిష్ట దశ ప్రస్తుత అవుట్పుట్ శక్తి	420 VA
ఆపరేషన్ మోడ్	స్వతంత్ర ఆపరేషన్; కంప్యూటర్ కనెక్షన్ కాన్ఫిగరేషన్ ప్రకారం మద్దతు ఇస్తుంది	మూడు-దశ సమాంతర కరెంట్ వద్ద గరిష్ట అవుట్పుట్ శక్తి	900 VA
సూచన ప్రమాణాలు	GB/T 7261-2008, DL/T 624-2010	గరిష్టంగా మూడు-దశల సమాంతర కరెంట్ వద్ద అనుమతించదగిన పని సమయం	10 సె
		ప్రాథమిక ఫ్రీక్వెన్సీ పరిధి	20 నుండి 1000 Hz
		హార్మోనిక్ ఆర్డర్	1 నుండి 20 వరకు

AC వోల్టేజ్ అవుట్‌పుట్		DC వోల్టేజ్ అవుట్‌పుట్		పరిమాణం మరియు సమయాన్ని మార్చడం
అంశం	స్పెసిఫికేషన్	అంశం	స్పెసిఫికేషన్	అంశం	స్పెసిఫికేషన్
అవుట్పుట్ ఖచ్చితత్వం	తరగతి 0.2	అవుట్పుట్ ఖచ్చితత్వం	తరగతి 0.5	ఇన్‌పుట్ మారుతోంది	10 ఛానెల్‌లు
దశ వోల్టేజ్ అవుట్‌పుట్, RMS	0 నుండి 120 V	దశ వోల్టేజ్ అవుట్పుట్ వ్యాప్తి	0 నుండి ±160 V	డ్రై కాంటాక్ట్ ఇన్‌పుట్	1 నుండి 20 mA, 24 V
లైన్ వోల్టేజ్ అవుట్‌పుట్, RMS	0 నుండి 240 V	లైన్ వోల్టేజ్ అవుట్‌పుట్ వ్యాప్తి	0 నుండి ±320 V	సంభావ్య సంప్రదింపు ఇన్‌పుట్, లాజిక్ 0	0 నుండి +6 వి
దశ వోల్టేజ్ / లైన్ వోల్టేజ్ అవుట్పుట్ పవర్	80 VA / 100 VA	దశ వోల్టేజ్ / లైన్ వోల్టేజ్ అవుట్పుట్ పవర్	70 VA / 140 VA	సంభావ్య సంప్రదింపు ఇన్‌పుట్, లాజిక్ 1	+11 V నుండి +250 V వరకు
ప్రాథమిక ఫ్రీక్వెన్సీ పరిధి	20 నుండి 1000 Hz			అవుట్‌పుట్ మారుతోంది	8 జతల
హార్మోనిక్ ఆర్డర్	1 నుండి 20 వరకు			DC సంప్రదింపు సామర్థ్యం	220 V / 0.2 A
				AC సంప్రదింపు సామర్థ్యం	220 V / 0.5 A
				సమయం కొలత పరిధి	0.1 ms నుండి 9999 సె
				సమయం కొలత ఖచ్చితత్వం	0.1 ms

పర్యావరణ పరిస్థితులు		భౌతిక లక్షణాలు
అంశం	స్పెసిఫికేషన్	అంశం	స్పెసిఫికేషన్
ఆపరేటింగ్ ఉష్ణోగ్రత	-10°C నుండి +50°C	ప్రధాన యూనిట్ కొలతలు	400 × 300 × 180 మి.మీ
నిల్వ ఉష్ణోగ్రత	-25°C నుండి +70°C	ప్రధాన యూనిట్ బరువు	సుమారు 18 కిలోలు
సాపేక్ష ఆర్ద్రత	5% నుండి 95% వరకు, నాన్-కండెన్సింగ్

ఉత్పత్తి ఆపరేషన్ గైడ్

త్రీ-ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ సాధారణ మరియు తప్పు గ్రిడ్ పరిస్థితులను అనుకరించడానికి నియంత్రించదగిన సెకండరీ కరెంట్, వోల్టేజ్, ఫ్రీక్వెన్సీ, ఫేజ్ యాంగిల్, హార్మోనిక్, DC మరియు స్విచింగ్ సిగ్నల్‌లను ఉత్పత్తి చేస్తుంది, ఆపై పరీక్షించిన రక్షణ పరికరానికి సిగ్నల్‌లను అందిస్తుంది. ఇది సంప్రదింపు చర్యలు, ట్రిప్ అవుట్‌పుట్‌లు, రిటర్న్ సిగ్నల్‌లు మరియు లాజిక్ ఫీడ్‌బ్యాక్‌ను పర్యవేక్షిస్తుంది, చర్య సమయం మరియు ఆపరేటింగ్ సెట్టింగ్ విలువలను స్వయంచాలకంగా రికార్డ్ చేస్తుంది.

పరీక్షించే ముందు, రిలే మోడల్, రేట్ చేయబడిన సెకండరీ కరెంట్, రేట్ చేయబడిన సెకండరీ వోల్టేజ్, DC పవర్ డిమాండ్, ట్రిప్ కాంటాక్ట్ టైప్ మరియు ప్రీసెట్ ప్రొటెక్షన్ పారామితులను నిర్ధారించండి. రక్షణ పరికర వైరింగ్ రేఖాచిత్రాలను తనిఖీ చేయండి, భద్రతా నియమాల ప్రకారం టెస్ట్ సర్క్యూట్‌లను వేరు చేయండి, ఆపై వైర్ కరెంట్ అవుట్‌పుట్‌లు, వోల్టేజ్ అవుట్‌పుట్‌లు, I/O పోర్ట్‌లు మరియు DC సహాయక పవర్ టెర్మినల్‌లను సరిగ్గా మార్చండి.

ఓవర్ కరెంట్ రిలే పరీక్ష దశలు:అవుట్‌పుట్ కరెంట్, ఫేజ్ యాంగిల్, ఫ్రీక్వెన్సీ మరియు పరీక్ష వ్యవధిని సెట్ చేయండి. ప్రామాణిక పరీక్షా విధానాలు, రికార్డ్ పికప్ విలువ, డ్రాపౌట్ విలువ మరియు ఆపరేటింగ్ సమయాల ప్రకారం కరెంట్‌ని క్రమంగా పెంచండి. మూడు-దశల అధిక-కరెంట్ పరీక్ష కోసం, గరిష్ట షార్ట్-టైమ్ 120A అవుట్‌పుట్‌ను చేరుకోవడానికి సమాంతరంగా మూడు ప్రస్తుత ఛానెల్‌లు.

వోల్టేజ్ రిలే పరీక్ష దశలు:వోల్టేజ్ ఛానెల్‌లను కనెక్ట్ చేయండి మరియు అవసరమైన విధంగా దశ లేదా లైన్ వోల్టేజ్‌ను కాన్ఫిగర్ చేయండి. యూనిట్ అండర్ వోల్టేజ్, ఓవర్ వోల్టేజ్, జీరో-సీక్వెన్స్ వోల్టేజ్, వోల్టేజ్ అసమతుల్యత మరియు ఫేజ్ ఆఫ్‌సెట్‌ను అనుకరిస్తుంది; ఫ్రీక్వెన్సీ షిఫ్టింగ్ ఫంక్షన్ అండర్-ఫ్రీక్వెన్సీ లోడ్ షెడ్డింగ్ మరియు ఫ్రీక్వెన్సీ రిలే కాలిబ్రేషన్‌ను అందిస్తుంది.

దూరం, డైరెక్షనల్, డిఫరెన్షియల్ మరియు రీక్లోజింగ్ ప్రొటెక్షన్ టెస్టింగ్: ప్రొటెక్షన్ లాజిక్ స్కీమ్‌లను అనుసరించి వోల్టేజ్, కరెంట్, ఫేజ్ యాంగిల్ మరియు స్విచ్ కాంటాక్ట్‌లను సర్దుబాటు చేయండి. పరికరాలు రిలే కాంటాక్ట్ కదలికను ట్రాక్ చేస్తుంది మరియు ట్రిప్ సమయాన్ని కొలుస్తుంది; స్విచ్ అవుట్‌పుట్ పోర్ట్‌లు అవసరమైనప్పుడు బ్రేకర్ యాక్సిలరీ కాంటాక్ట్‌లు లేదా బాహ్య లాజిక్ సిగ్నల్‌లను అనుకరిస్తాయి.

DC రిలే మరియు సహాయక సర్క్యూట్ పరీక్ష:DC వోల్టేజ్/కరెంట్ అవుట్‌పుట్ రేట్ చేయబడిన పరిధులలో ఉపయోగించండి. ఆన్-సైట్ DC పవర్ అందుబాటులో లేనప్పుడు లేదా ఐసోలేటెడ్ టెస్ట్ పవర్ అవసరమైనప్పుడు, అంతర్నిర్మిత సర్దుబాటు చేయగల DC సహాయక విద్యుత్ సరఫరాను సక్రియం చేయండి.

అన్ని పరీక్షలను పూర్తి చేసిన తర్వాత, కొలిచిన చర్య విలువలు మరియు సమయ డేటాను ప్రీసెట్ రక్షణ సెట్టింగ్‌లతో సరిపోల్చండి. అంతర్గత నిర్వహణ మరియు కమీషనింగ్ నిర్వహణ నిబంధనలను అనుసరించి పరీక్ష రికార్డులను ఆర్కైవ్ చేయండి.

కోర్ ఫీచర్లు

1.స్టాండర్డ్ 4-ఫేజ్ వోల్టేజ్ మరియు 3-ఫేజ్ ఇండిపెండెంట్ కరెంట్ అవుట్‌పుట్ ఛానెల్‌లు

2.సింగిల్-ఛానల్ AC కరెంట్ అవుట్‌పుట్ 40A వరకు

3.మూడు సమాంతర ప్రస్తుత ఛానెల్‌లు స్వల్పకాలిక గరిష్ట 120A అవుట్‌పుట్‌కు మద్దతు ఇస్తాయి

4.AC దశ వోల్టేజ్ అవుట్‌పుట్ పరిధి: 0~120V

5.AC లైన్ వోల్టేజ్ అవుట్‌పుట్ పరిధి: 0~240V

6.అన్ని రిలే రక్షణ పరీక్ష దృశ్యాల కోసం అంతర్నిర్మిత DC కరెంట్ అవుట్‌పుట్

7.సెకండరీ సర్క్యూట్ స్టేట్ సిమ్యులేషన్ కోసం అంతర్నిర్మిత DC వోల్టేజ్ అవుట్‌పుట్

8.స్వతంత్ర సర్దుబాటు DC సహాయక విద్యుత్ సరఫరా అవుట్‌పుట్

9.రిలే యాక్షన్ టైమింగ్ రేంజ్: 0.1ms ~ 9999s

10. నిజ-సమయ రిలే పరిచయ స్థితి పర్యవేక్షణ కోసం ఇన్‌పుట్ ఛానెల్‌లను మార్చండి

11. సర్క్యూట్ బ్రేకర్లు మరియు బాహ్య సంపర్క సంకేతాలను అనుకరించడానికి అవుట్‌పుట్ ఛానెల్‌లను మార్చండి

12. రక్షణ పరికరాల హార్మోనిక్ ప్రతిస్పందన లక్షణాలను పరీక్షించడానికి హార్మోనిక్ సిగ్నల్ అవుట్‌పుట్

13. ఫ్రీక్వెన్సీ రిలే తనిఖీ కోసం వేరియబుల్ ఫ్రీక్వెన్సీ సిగ్నల్ అవుట్‌పుట్

14.అన్ని పరీక్ష పారామితులు మరియు ఫలితాలను స్పష్టంగా చూపించడానికి ఆన్‌బోర్డ్ డిస్‌ప్లే స్క్రీన్

15.పారిశ్రామిక కంప్యూటర్ నియంత్రణ పూర్తిగా ఆఫ్‌లైన్ స్వతంత్ర ఆపరేషన్‌ను అనుమతిస్తుంది

16.డేటా రీడింగ్ మరియు సపోర్టింగ్ సాఫ్ట్‌వేర్ లింక్ కోసం USB పోర్ట్ రిజర్వ్ చేయబడింది

17.పరికరాలు దెబ్బతినకుండా నిరోధించడానికి అసాధారణ పని స్థితిలో ఆటోమేటిక్ అవుట్‌పుట్ ఇంటర్‌లాక్

18.ఇంటిగ్రేటెడ్ ఫాల్ట్ సెల్ఫ్-చెక్ మరియు మల్టీ-లేయర్ హార్డ్‌వేర్ ప్రొటెక్షన్ ఫంక్షన్‌లు

19. మైక్రోప్రాసెసర్ రక్షణ, స్టాటిక్ రిలేలు మరియు విద్యుదయస్కాంత రిలేల క్రమాంకనంతో అనుకూలమైనది

20.ఫీల్డ్ కమీషన్, రోజువారీ నిర్వహణ మరియు ప్రయోగశాల పరీక్ష కోసం ఆల్ ఇన్ వన్ టూల్

అప్లికేషన్ దృశ్యాలు

1. పవర్ గ్రిడ్ ఆపరేషన్ & మెయింటెనెన్స్ టీమ్స్

కొత్త సబ్‌స్టేషన్‌లు, ఆవర్తన రక్షణ క్రమాంకనం, సెకండరీ సర్క్యూట్ తనిఖీ, ట్రిప్ సర్క్యూట్ టెస్టింగ్ మరియు పూర్తి రక్షణ పథకం నిర్వహణ కోసం కమీషన్‌ను నిర్వహించండి.

2. ట్రాన్స్ఫార్మర్ తయారీదారులు

రక్షణ క్యాబినెట్‌ల ఫ్యాక్టరీ తనిఖీ, అవకలన రిలే ధృవీకరణ, ఉష్ణోగ్రత రక్షణ ఇంటర్‌ఫేస్ తనిఖీ మరియు రక్షణ ప్యానెల్‌ల కోసం ఫ్యాక్టరీ అంగీకార పరీక్షలను నిర్వహించండి.

3. పవర్ ప్లాంట్లు

యూనిట్ కమీషన్ మరియు అవుట్‌టేజ్ నిర్వహణ సమయంలో జనరేటర్ రక్షణ, ప్రధాన ట్రాన్స్‌ఫార్మర్ రక్షణ, మోటార్ రక్షణ, సహాయక శక్తి వ్యవస్థ మరియు స్విచ్ గేర్ రక్షణ యొక్క పూర్తి క్రమాంకనం.

4. రైల్వే పరిశ్రమ

రైల్వే ట్రాక్షన్ సబ్‌స్టేషన్లు మరియు పంపిణీ నెట్‌వర్క్‌లు రిలే రక్షణ పరికరాలతో అమర్చబడి ఉంటాయి. పరికరం సాధారణ రిలే నిర్వహణ, ఫీడర్ రక్షణ ధృవీకరణ మరియు సర్క్యూట్ బ్రేకర్ ట్రిప్ లాజిక్ సమీక్షను నిర్వహిస్తుంది.

5. పెద్ద పారిశ్రామిక సంస్థలు

స్టీల్, మైనింగ్, పెట్రోకెమికల్ మరియు తయారీ కర్మాగారాలు మీడియం-వోల్టేజ్ రిలే రెగ్యులర్ మెయింటెనెన్స్, మోటార్ ప్రొటెక్షన్ టెస్టింగ్ మరియు ఫ్యాక్టరీ సబ్‌స్టేషన్ ప్రొటెక్షన్ సర్క్యూట్ ఇన్స్పెక్షన్ కోసం దీనిని ఉపయోగిస్తాయి.

6. విశ్వవిద్యాలయాలు & వృత్తి శిక్షణా సంస్థలు

రిలే రక్షణ సిద్ధాంతాలు, సెకండరీ ఇంజక్షన్ టెస్ట్ ఆపరేషన్లు, ఫాల్ట్ కండిషన్ సిమ్యులేషన్ మరియు ప్రొటెక్షన్ కోఆర్డినేషన్ ప్రాక్టికల్ ట్రైనింగ్ బోధించడానికి యంత్రాన్ని వర్తింపజేయండి.

7. థర్డ్-పార్టీ టెస్టింగ్ లాబొరేటరీలు

పూర్తి రిలే క్రమాంకనం, రక్షణ పరికరాల పనితీరు ధృవీకరణ, ఇన్‌కమింగ్ అంగీకార తనిఖీ మరియు బాహ్య కమీషనింగ్ సర్వీస్ ప్రొవిజన్.

8. కేబుల్ నిర్వహణ సిబ్బంది

కేబుల్ రీప్లేస్‌మెంట్ లేదా రిపేర్ తర్వాత, ఫీడర్ ప్రొటెక్షన్, ఎర్త్ ఫాల్ట్ ప్రొటెక్షన్, రీక్లోజింగ్ లాజిక్ మరియు సరిపోలిన సెకండరీ కంట్రోల్ సర్క్యూట్‌లను వెరిఫై చేయండి.

అందుబాటులో ఉన్న పరీక్ష అంశాలు

1.మైక్రోప్రాసెసర్ ఆధారిత రక్షణ పరికరాల మొత్తం పనితీరు తనిఖీ

2.విద్యుదయస్కాంత రిలేల క్రమాంకనం మరియు ధృవీకరణ

3.స్టాటిక్ రిలేల పనితీరు పరీక్ష

4.ఓవర్‌కరెంట్ రిలేల కోసం పికప్ విలువ మరియు సమయ పరిమితి పరీక్ష

5.ఎర్త్ ఫాల్ట్ రిలేల పూర్తి తనిఖీ

6.అండర్ వోల్టేజ్ మరియు ఓవర్ వోల్టేజ్ ప్రొటెక్షన్ రిలేల క్రమాంకనం

7. ఫ్రీక్వెన్సీ రిలేల పనితీరు పరీక్ష

8.డైరెక్షనల్ ప్రొటెక్షన్ కోసం ఫంక్షనల్ సిమ్యులేషన్ టెస్ట్

9. అవకలన రక్షణ యొక్క పూర్తి క్రమాంకనం

10.దూర రక్షణ కోసం పని పరిస్థితి అనుకరణ

11.ఆటో-రీక్లోజింగ్ పరికరాల క్రియాత్మక తనిఖీ

12.సర్క్యూట్ బ్రేకర్ ట్రిప్ సర్క్యూట్ ధృవీకరణ

13.పూర్తి ఆన్-సైట్ సెకండరీ సర్క్యూట్ కమీషనింగ్

14. రక్షణ ప్యానెల్‌ల కోసం ఫ్యాక్టరీ అంగీకార పరీక్ష

15.రిలే చర్య సమయం యొక్క ఖచ్చితమైన కొలత

ప్రాక్టికల్ అప్లికేషన్ కేసు

ఇండస్ట్రీ ఫీల్డ్: మీడియం-వోల్టేజ్ సబ్‌స్టేషన్‌ను అప్‌గ్రేడ్ చేయడం మరియు ప్రారంభించడం

ప్రాజెక్ట్ ఛాలెంజ్: ఒక నిర్మాణ బృందం సబ్‌స్టేషన్ పునరుద్ధరణ ప్రాజెక్ట్ బాధ్యతలు చేపట్టింది. దాని అంతర్గత రక్షణ ప్యానెల్‌లు ఓవర్‌కరెంట్, ఎర్త్ ఫాల్ట్, అండర్ వోల్టేజ్, రీక్లోజింగ్ మరియు బ్రేకర్ ట్రిప్ లాజిక్ ఫంక్షన్‌లను కలిగి ఉన్నాయి. ప్రాజెక్ట్‌కు త్రీ-ఫేజ్ కరెంట్, ఫోర్-ఫేజ్ వోల్టేజ్ మరియు సపోర్ట్ కాంటాక్ట్ సిమ్యులేషన్ & హై-ప్రెసిషన్ టైమింగ్‌ను అవుట్‌పుట్ చేయగల ఒకే మెషీన్ అవసరం. ఇక్కడే త్రీ-ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ ఆల్-ఇన్-వన్ టెస్టింగ్ సామర్థ్యాన్ని అందిస్తుంది.

పూర్తి టెస్ట్ ఫ్లో: సాంకేతిక నిపుణులు పరికరాన్ని కరెంట్ ఇన్‌పుట్ టెర్మినల్స్, వోల్టేజ్ ఇన్‌పుట్ టెర్మినల్స్, ట్రిప్ కాంటాక్ట్‌లు మరియు బాహ్య లాజిక్ సర్క్యూట్‌లను రిలే చేయడానికి కనెక్ట్ చేసారు. వారు మొదట AC కరెంట్ పికప్ మరియు డ్రాప్‌అవుట్ విలువలను పరీక్షించారు, ఆపై అనుకరణ కరెంట్ కింద రక్షణ చర్య సమయాన్ని రికార్డ్ చేశారు. వోల్టేజ్ ఛానెల్‌లు అండర్ వోల్టేజ్ మరియు వోల్టేజ్ రికవరీ స్టేట్‌లను అనుకరించాయి; స్విచ్ అవుట్‌పుట్ సిమ్యులేటెడ్ బ్రేకర్ ఆక్సిలరీ కాంటాక్ట్ స్టేట్ మార్పులు, అయితే ఇన్‌పుట్ క్యాప్చర్డ్ ట్రిప్ మరియు రిటర్న్ సిగ్నల్‌లను సింక్రోనస్‌గా మారుస్తుంది.

ప్రాజెక్ట్ ఫలితం: అన్ని రిలే సెట్టింగ్ విలువలు కమీషనింగ్ డిజైన్ స్కీమ్‌తో సరిపోలాయి. ట్రిప్ సమయం మరియు చర్య డేటా ఆపరేషన్ & నిర్వహణ పత్రాల్లోకి ఫైల్ చేయబడింది. రక్షణ ప్యానెల్లు అధికారికంగా అమలులోకి రావడానికి ముందు అన్ని వైరింగ్ మరియు సెట్టింగ్ విచలనాలు సరిచేయబడ్డాయి.

అప్లికేషన్ ప్రయోజనాలు: స్టాండర్డైజ్డ్ సెకండరీ సిమ్యులేషన్ సిగ్నల్స్ ఒకే మెషీన్ ద్వారా రూపొందించబడతాయి, ఫైలింగ్ కోసం గుర్తించదగిన టైమింగ్ డేటా ఉంటుంది. ప్రత్యేక కరెంట్ సోర్స్‌లు, వోల్టేజ్ సోర్స్‌లు, టైమర్‌లు లేదా కాంటాక్ట్ సిమ్యులేటర్‌లు అవసరం లేదు, ఆన్-సైట్ టూల్ పరిమాణాలను భారీగా తగ్గించడం. ఇంజనీరింగ్ కంపెనీల కోసం మొత్తం సేకరణ ఖర్చును తగ్గించడం.

తరచుగా అడిగే ప్రశ్నలు

1, త్రీ-ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ దేనికి ఉపయోగించబడుతుంది?

ఇది రక్షిత రిలేలు, మైక్రోప్రాసెసర్ రక్షణ పరికరాలు, ట్రిప్ సర్క్యూట్‌లు, రీక్లోజింగ్ పరికరాలు మరియు రక్షణ ప్యానెల్‌ల ద్వితీయ ఇంజెక్షన్ పరీక్ష కోసం ఉపయోగించబడుతుంది.

2, VS-JB900 ఎన్ని వోల్టేజ్ మరియు కరెంట్ అవుట్‌పుట్‌లను అందిస్తుంది?

ఇది ప్రామాణిక 4-ఫేజ్ వోల్టేజ్ మరియు 3-ఫేజ్ కరెంట్ అవుట్‌పుట్‌ను అందిస్తుంది.

3, గరిష్ట AC కరెంట్ అవుట్‌పుట్ ఎంత?

ప్రతి దశ 0 నుండి 40 A RMS వరకు అవుట్‌పుట్ చేయగలదు. మూడు ప్రస్తుత ఛానెల్‌లు సమాంతరంగా అనుసంధానించబడినప్పుడు, స్వల్పకాలిక పరీక్ష కోసం అవుట్‌పుట్ 0 నుండి 120 A RMSకి చేరుకుంటుంది.

4, AC వోల్టేజ్ అవుట్‌పుట్ పరిధి ఏమిటి?

దశ వోల్టేజ్ అవుట్‌పుట్ పరిధి 0 నుండి 120 V RMS, మరియు లైన్ వోల్టేజ్ అవుట్‌పుట్ పరిధి 0 నుండి 240 V RMS.

5, టెస్టర్ రిలే చర్య సమయాన్ని కొలవగలరా?

అవును. సమయ కొలత పరిధి 0.1 ms నుండి 9999 s వరకు, 0.1 ms ఖచ్చితత్వంతో.

6, త్రీ-ఫేజ్ రిలే ప్రొటెక్షన్ టెస్టర్ DC అవుట్‌పుట్‌కు మద్దతు ఇస్తుందా?

అవును. ఇది DC కరెంట్ అవుట్‌పుట్, DC వోల్టేజ్ అవుట్‌పుట్ మరియు రిలే మరియు సెకండరీ సర్క్యూట్ టెస్టింగ్ కోసం స్వతంత్ర DC ఆక్సిలరీ పవర్ అవుట్‌పుట్‌కు మద్దతు ఇస్తుంది.

7, ఏ రకమైన రిలేలను పరీక్షించవచ్చు?

టెస్టర్ ఓవర్ కరెంట్, ఎర్త్ ఫాల్ట్, వోల్టేజ్, ఫ్రీక్వెన్సీ, డిఫరెన్షియల్, దూరం, డైరెక్షనల్, రీక్లోజింగ్ మరియు ఇతర రక్షణ పరికరాల కోసం ఉపయోగించవచ్చు.

8, ఏ ప్రమాణాలు వర్తిస్తాయి?

ఈ రకమైన రిలే రక్షణ టెస్టర్ కోసం సూచన ప్రమాణాలలో GB/T 7261-2008 మరియు DL/T 624-2010 ఉన్నాయి. వినియోగదారులు స్థానిక రిలే రక్షణ పరీక్ష విధానాలను కూడా అనుసరించాలి.
