ట్రాన్స్ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్

Weshine® CE సర్టిఫికేట్, అధిక నాణ్యత మరియు ఖచ్చితత్వంతో ట్రాన్స్‌ఫార్మర్ యొక్క ధ్రువణ సూచికను కనిపెట్టింది, జాతీయ ప్రమాణాల ప్రకారం కనుగొనబడింది మరియు ఉత్పత్తి చేయబడింది, పూర్తి విద్యుత్ పరీక్ష పరిష్కారం అందుబాటులో ఉంది. వెషైన్ నుండి ట్రాన్స్‌ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్ యొక్క మరిన్ని వివరాల కోసం మమ్మల్ని సంప్రదించండి!

విచారణ పంపండి PDF డౌన్‌లోడ్

ఉత్పత్తి వివరణ

వెషిన్ట్రాన్స్ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్డిజిటల్ మరియు అనలాగ్ ఆర్క్ డిస్‌ప్లేతో, కేబుల్స్, రొటేటింగ్ ప్లాంట్ మెషినరీ, ట్రాన్స్‌ఫార్మర్లు, స్విచ్ గేర్ మరియు ఇండస్ట్రియల్ అప్లికేషన్‌ల నిర్వహణ మరియు సర్వీసింగ్‌లో అధిక వోల్టేజ్ ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టింగ్ కోసం రూపొందించబడింది.

DC ఇన్సులేషన్ పరీక్షలు 250 V, 500 V, 1000 V, 2500 V, 5000 V వద్ద నిర్వహించబడతాయి. ఇన్సులేషన్ రెసిస్టెన్స్ కొలిచే పరిధి 100 k Î© నుండి 1000 G Î©. పరీక్షలో కెపాసిటివ్ సర్క్యూట్‌ల కోసం ఆటోమేటిక్ డిశ్చార్జ్ అందించబడుతుంది మరియు క్షీణిస్తున్న వోల్టేజ్ ప్రదర్శించబడుతుంది.

గార్డు టెర్మినల్ ఉపరితల లీకేజీ ప్రభావాలను తగ్గించడానికి ఉపయోగించబడుతుంది మరియు అందువల్ల ఇన్సులేషన్ రెసిస్టెన్స్ పరీక్షలను నిర్వహించేటప్పుడు తప్పు కొలతలు ఉంటాయి.

కెపాసిటివ్ టెస్ట్ ఆబ్జెక్ట్‌ల కోసం పరికరం అంతర్గత నిరోధకం ద్వారా స్వయంచాలకంగా డిశ్చార్జ్ అవుతుంది మరియు âHiâ ద్వారా సూచించబడిన అధిక వోల్టేజీలతో 30 V నుండి 600 V పరిధిలో టెర్మినల్స్‌లో వోల్టేజ్‌ను సూచిస్తుంది. ఈ ఫీచర్ రియాక్టివ్ లోడ్‌ల పరీక్ష తర్వాత క్షీణిస్తున్న వోల్టేజ్ సూచనను ఇస్తుంది. వోల్టేజ్ ఇండికేటర్ అదృశ్యమైనప్పుడు వినియోగదారు పరీక్ష లీడ్‌లను డిస్‌కనెక్ట్ చేయడం సురక్షితం.

వెషిన్ట్రాన్స్ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్ఎనిమిది 1.5 V IEC LR6 (AA) సెల్‌ల ద్వారా శక్తిని పొందుతుంది. డిజైన్ భద్రతా లక్షణాలలో అధిక వోల్టేజ్ హెచ్చరిక సూచిక, IR పరీక్ష తర్వాత బాహ్య వోల్టేజ్ డిస్‌ప్లే, రియాక్టివ్ లోడ్‌ల ఆటోమేటిక్ డిశ్చార్జ్ మరియు టెస్ట్ లీడ్స్ ఉన్నాయి.

అప్లికేషన్

ఎలక్ట్రికల్ ఇన్సులేటింగ్ మెటీరియల్స్ కాలక్రమేణా క్షీణించడం వలన విచ్ఛిన్నాలు మరియు ఖరీదైన మరమ్మతు బిల్లులకు దారి తీస్తుంది. ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టర్లు ఇన్సులేషన్ అంతటా నియంత్రిత DC వోల్టేజ్‌ని వర్తింపజేస్తారు మరియు ఇన్సులేషన్ రెసిస్టెన్స్‌ను లెక్కించడానికి ఓహ్మాస్ చట్టాన్ని వర్తింపజేస్తూ దాని ద్వారా కరెంట్ ప్రవాహాన్ని కొలుస్తారు. కరెంట్ ప్రవహిస్తుంది ఎందుకంటే ఏ ఇన్సులేషన్ మెటీరియల్ ఖచ్చితంగా లేదు.

IR టెస్టర్ ఉపయోగాలు:

■ పరికరాల సంస్థాపన

■ సాధారణ నిర్వహణ

■ సమస్య పరిష్కారాలు

అధిక వోల్టేజ్ DCతో ఇన్సులేషన్ టెస్టింగ్ ఇన్సులేషన్ ధ్రువణాన్ని ప్రభావితం చేస్తుంది అంటే పరీక్షలో ఉన్న యూనిట్ పూర్తిగా డిశ్చార్జ్ కాకుండా వరుసగా పరీక్షలు చేయడం వలన విభిన్న ఫలితాలు వస్తాయి.

ట్రెండ్ ఫలితాలను సాధించడానికి ఇన్సులేటర్‌ను కనెక్ట్ చేయడం మరియు పరీక్షించడం వంటి ప్రక్రియలు మరియు సాంకేతికతను ఎల్లప్పుడూ ఉపయోగించేందుకు జాగ్రత్త తీసుకోవాలి. ఇన్సులేషన్ యొక్క ఉష్ణోగ్రత అలాగే IR విలువలను రికార్డ్ చేయడం ముఖ్యం

లక్షణాలు మరియు ప్రయోజనాలు

■ కాంపాక్ట్, కఠినమైన ఇన్సులేషన్ రెసిస్టెన్స్ టెస్టర్

■ సులభమైన ఆపరేషన్ మరియు వోల్టేజ్ పరిధి ఎంపిక

■ AC మరియు DC వోల్టమీటర్ (30 V - 600 V)

■ వినియోగదారు సెట్ చేయదగిన IR పరీక్ష టైమర్ (డిఫాల్ట్ 1 నిమి), (గరిష్టంగా 19 మీ 50 సె)

■ పరికరం మరియు లీడ్స్ కోసం సాఫ్ట్ క్యారీ కేస్

■ త్వరిత ప్రారంభం మరియు పూర్తి వినియోగదారు గైడ్

■ అదనపు భద్రత కోసం HV ఇన్సులేట్ ప్లగ్‌లను లాక్ చేయడం

■ టెర్మినల్స్‌కు అడ్డంగా ఉండే షట్టర్‌లు ప్రమాదవశాత్తూ ధూళి మరియు ఇతర వస్తువుల ప్రవేశాన్ని నిరోధిస్తాయి

స్పెసిఫికేషన్‌లు

ఇన్సులేషన్ పరిధి	0.1 MÎ© నుండి 2 TÎ©
నామమాత్ర పరీక్ష వోల్టేజీలు	250 V, 500 V, 1000 V, 2500 V, 5000 V
టెర్మినల్ వోల్టేజ్ ఖచ్చితత్వం
	పరీక్ష వోల్టేజ్
	â¥1000 V 0... నామమాత్రంలో 5% పరీక్ష వోల్టేజ్
ఇన్సులేషన్ ఖచ్చితత్వం	±5% ±3 అంకెలు
షార్ట్ సర్క్యూట్ కరెంట్	5 mA ± 0.5 mA
వోల్టమీటర్ ఖచ్చితత్వం	±2%rdg±3dgt
విద్యుత్ సరఫరా	8 x LR6/AA బ్యాటరీలు
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి మరియు తేమ
	- 20°C నుండి 45°C
తేమ	80% RH
నిల్వ ఉష్ణోగ్రత పరిధి మరియు తేమ
	-20 °C నుండి 60 °C
భద్రతా రక్షణ	ఇన్సులేషన్ క్యాట్ III 600 V
గమనిక	పేర్కొన్న పర్యావరణ పరిమితులతో సేవా లోపం రెండుసార్లు అంతర్గత లోపం
EMC	IEC 61326-1:2013కి అనుగుణంగా ఉంటుంది
కొలతలు	177 మిమీ x 226 మిమీ x 100 మిమీ
బరువు	1.9 కిలోలు (బ్యాటరీతో సహా)

VS-3121

VS-3121ట్రాన్స్ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్ఎలక్ట్రికల్ మరియు ఇండస్ట్రియల్ టెస్ట్ అప్లికేషన్‌ల కోసం రూపొందించబడింది, ఇక్కడ ఆపరేషన్ వోల్టేజీలు 1000 V కంటే ఎక్కువగా ఉంటాయి మరియు అధిక ఇన్సులేషన్ టెస్ట్ వోల్టేజ్‌లు అవసరం.

VS-3121A వలె కాకుండా, VS-3121 50 V, 100V, 250 V, 500 V, 1000 V మరియు 2500 V యొక్క స్థిర శ్రేణి వోల్టేజ్‌లను అందిస్తుంది.

1 kV కంటే ఎక్కువ ఆపరేటింగ్ వోల్టేజీలతో కూడిన పరికరాలు అవసరంట్రాన్స్ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్1 kV పైన వోల్టేజీల వద్ద s. హై-వోల్టేజ్ టెస్టింగ్ యొక్క ప్రధాన అంశంగా, మా 5/10/15 kV యూనిట్‌లు ప్రధాన భద్రత, సౌలభ్యం మరియు పోర్టబిలిటీతో పాటు అత్యధిక నాణ్యతా పరీక్షలను అందిస్తాయి.

అన్ని అధిక-మూలధనం యొక్క పూర్తి ఇన్సులేషన్ పరీక్ష సామర్థ్యం కోసం

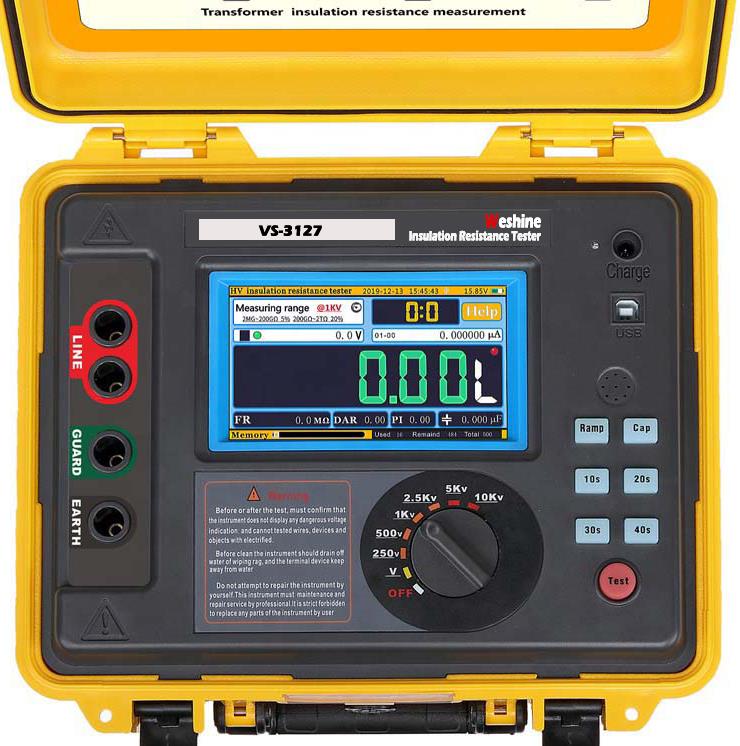

VS-3127

VS-3127ట్రాన్స్ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్గరిష్టంగా 30 TÎ© నిరోధకతతో 15 kV టెస్ట్ వోల్టేజ్ వరకు ఖచ్చితమైన ఇన్సులేషన్ రెసిస్టెన్స్ కొలతలను నిర్వహించగల సామర్థ్యాన్ని అందిస్తుంది. నిరోధక కొలత ఖచ్చితత్వం ± 5 % 1 MÎ© నుండి 3 TÎ©!

యుటిలిటీస్ మరియు సర్వీస్ కంపెనీల కోసం VS-3127 అనేది దాని ఫ్లెక్సిబిలిటీ మరియు ఫ్యూచర్ ప్రూఫింగ్ సామర్ధ్యంతో ఆల్‌రౌండ్ టెస్టర్. Weshine VS-3127 మీరు ఎక్కడ పనిచేసినా పని చేసేలా రూపొందించబడింది.

అవుట్‌పుట్ రేటెడ్ వోల్టేజ్ గరిష్టంగా 7 గేర్‌లను చేరుకుంటుంది (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

గరిష్ట షార్ట్ సర్క్యూట్ కరెంట్ 7mA

ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్ (IR), పోలరైజేషన్ ఇండెక్స్ టెస్ట్ï¼PI), విద్యుద్వాహక శోషణ నిష్పత్తి పరీక్ష (DAR). రాంప్ టెస్ట్ మోడ్ (RAMP), ఫిల్టర్ చేసిన రెసిస్టెన్స్ టెస్ట్ మోడ్ (FR). * కెపాసిటెన్స్ టెస్ట్ (క్యాప్.).

వోల్టేజ్ మానిటర్ ఫంక్షన్, కొలిచిన ప్రత్యక్ష వోల్టేజీని స్వయంచాలకంగా పర్యవేక్షిస్తుంది

15 KV వద్ద పరీక్ష ఎందుకు?

5 kV నుండి 15 kV కరెంట్‌ను ట్రిపుల్ చేస్తుంది - ఇది అధిక శబ్దం సమక్షంలో ప్రతికూల పరీక్ష కరెంట్‌ను నిరోధించవచ్చు.

NETA ATS 2007 ఆధారంగా 35,000 V నుండి 69,000 V వరకు ఆస్తుల కోసం 15 kV పేర్కొనబడింది.

NETA ATS 2007 ఆధారంగా 34,500 V కంటే ఎక్కువ ఉన్న మోటార్లు 15 kV వద్ద పరీక్షించబడాలి.

స్పెసిఫికేషన్‌లు

ఇన్సులేషన్ పరిధి	0.1 MÎ© నుండి 30 TÎ©
నామమాత్ర పరీక్ష వోల్టేజీలు	250 V, 500 V, 1 kV, 2.5 kV, 5 kV, 10 kV, 15kV
టెర్మినల్ వోల్టేజ్ ఖచ్చితత్వం
	ï¼5%ï½10%ï¼±10V
ఇన్సులేషన్ ఖచ్చితత్వం	1 MÎ© నుండి 3 TÎ©, ±5% ±3 అంకెలు
	ï¼3 TÎ©, ±20% ±3 అంకెలు
షార్ట్ సర్క్యూట్ కరెంట్	â¥7 mA ±0.5 mA
రాంప్ పరీక్ష మోడ్	±2%rdg±3dgt
విద్యుత్ సరఫరా	ప్రీసెట్ వోల్టేజ్ యొక్క 10% స్టెప్డ్ సైజుతో పరీక్షించడం ద్వారా ప్రీసెట్ వోల్టేజ్‌కు చేరుకోండి
ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి మరియు తేమ
	- 20°C నుండి 50°C
తేమ	80% RH
నిల్వ ఉష్ణోగ్రత పరిధి మరియు తేమ
	-25 °C నుండి 65 °C
వోల్టేజ్ పరీక్ష	AC/DC:0Vï½1000V, ఖచ్చితత్వం: ±5%rdg±3V
కెపాసిటెన్స్ పరీక్ష	10nFï½25uF, ఖచ్చితత్వం: ±10%rdg±10nF
ప్రస్తుత పరీక్ష	0.01nAï½7mA, ఖచ్చితత్వం: ±5%rdg±0.5nA
భద్రతా రక్షణ	ఇన్సులేషన్ క్యాట్ III 600 V
గమనిక	పేర్కొన్న పర్యావరణ పరిమితులతో సేవా లోపం రెండుసార్లు అంతర్గత లోపం
EMC	IEC 61326-1:2013కి అనుగుణంగా ఉంటుంది
కొలతలు	280 mm x 260 mm x 160 mm
బరువు	4.9 కిలోలు (బ్యాటరీతో సహా)

ఎంపికలు

వెషైన్‌కు పూర్తి స్థాయి ఎలక్ట్రికల్ ఎక్విప్‌మెంట్‌తో డీల్ చేయడానికి ప్రత్యేకంగా 8 సంవత్సరాల అనుభవం ఉంది. ప్రస్తుతం, Weshine వివిధ కనుగొన్నారుట్రాన్స్ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్ఫారమ్‌గా చూపిన విధంగా ప్రతి దశకు:

సమాచారం కోసం ఆర్డర్ చేస్తోందిట్రాన్స్ఫార్మర్ యొక్క పోలరైజేషన్ ఇండెక్స్S
పిల్లి. సంఖ్య	గరిష్ట పరీక్ష వోల్టేజ్	గరిష్ట పరీక్ష పరిధి	IR/PI/DAR	ర్యాంప్	FR	టోపీ.
VS-3121	2.5 కి.వి	100 GÎ©	√
VS-3121A	5.0 కి.వి	20 TÎ©	√
VS-3125	5.0 కి.వి	10 TÎ©	√	√	√
VS-3125A	5.0 కి.వి	10 TÎ©	√	√	√	√
VS-3126	10.0 కి.వి	20 TÎ©	√	√	√
VS-3126A	10.0 కి.వి	20 TÎ©	√	√	√	√
VS-3127	15.0 కి.వి	30 TÎ©	√	√	√	√

సరఫరా గొలుసు సమస్యల ఆధారంగా: దయచేసి ప్రస్తుత ధర మరియు లీడ్ టైమ్‌ల కోసం మీ ప్రాధాన్య అధీకృత వెషైన్ డిస్ట్రిబ్యూటర్‌ని సంప్రదించండి.
