సింగిల్ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌పై లోడ్ టెస్ట్

సింగిల్ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌పై లోడ్ టెస్ట్, వెషైన్ ® ట్రాన్స్‌ఫార్మర్ LV షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ టెస్టర్ బాహ్య వోల్టేజ్ రెగ్యులేటర్‌తో అందించబడలేదు మరియు ప్రాథమిక కనెక్షన్ మోడ్‌ను స్వీకరిస్తుంది. ఇది మూడు-దశల పరీక్షను ప్రారంభిస్తుంది మరియు పరామితిని నమోదు చేసినప్పుడు స్వయంచాలకంగా ఇంపెడెన్స్ లోపం శాతాన్ని గణిస్తుంది మరియు స్పష్టమైన ఫలితాలను అందిస్తుంది. ఇది ర్యాపిడ్ టెస్టర్, ఇది సైట్‌లోని ట్రాన్స్‌ఫార్మర్‌ల వైండింగ్ వైకల్యాన్ని గుర్తిస్తుంది.

విచారణ పంపండి PDF డౌన్‌లోడ్

ఉత్పత్తి వివరణ

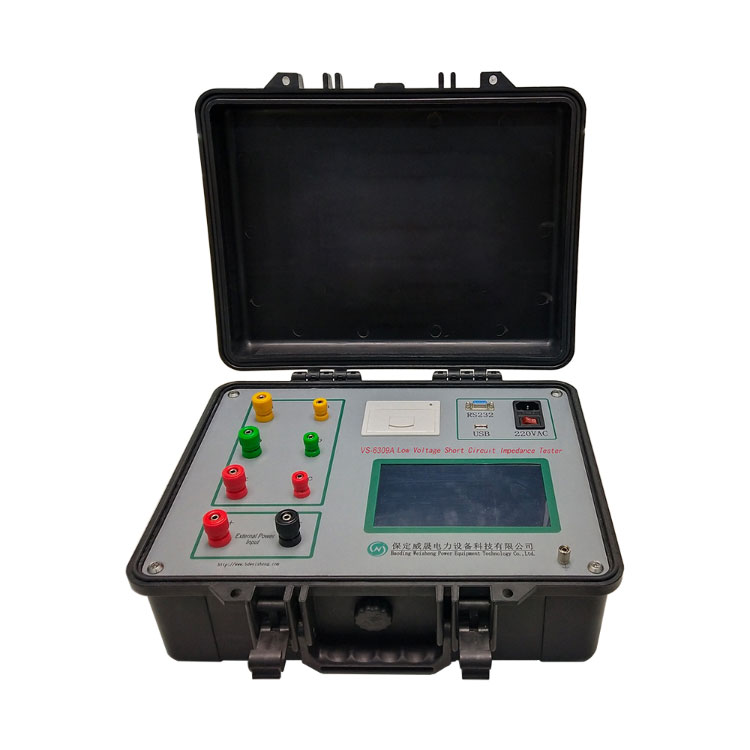

ట్రాన్స్ఫార్మర్ LV షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ టెస్టర్సింగిల్ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌పై లోడ్ టెస్ట్

ఆటోమేటిక్ ట్రాన్స్‌ఫార్మర్ తక్కువ-వోల్టేజ్ షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ టెస్టర్ రెండు టెస్ట్ పవర్ మోడల్‌లను కలిగి ఉంది:

1. అంతర్గత విద్యుత్ సరఫరా: బాహ్య వోల్టేజ్ రెగ్యులేటర్ లేకుండా ఒక వైరింగ్‌తో మూడు-ఫేసెట్‌ట్రాన్స్‌ఫార్మర్ పరీక్షను పూర్తి చేయవచ్చు. పరీక్ష సరళమైనది మరియు ఆన్-సైట్ పరీక్షకు అనుకూలంగా ఉంటుంది.

2. బాహ్య విద్యుత్ సరఫరా: ఇండోర్ టెస్టింగ్‌కు అనువైన వోల్టేజ్ రెగ్యులేటర్ ద్వారా పరీక్ష శక్తిని వర్తింపజేయండి.

త్రీ-ఫేజ్ వోల్టేజ్, త్రీ-ఫేజ్ కరెంట్, త్రీ-ఫేజ్ పవర్, త్రీ-ఫేజ్ షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ (Zk), త్రీ-ఫేజ్ షార్ట్-సర్క్యూట్ రియాక్టెన్స్ (Xk), త్రీ-ఫేజ్ షార్ట్-సర్క్యూట్ ఇండక్టెన్స్ (Lk), త్రీ- ఫేజ్ షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ వోల్టేజ్ (Zke), మరియు స్వయంచాలకంగా ట్రాన్స్‌ఫార్మర్‌ని రేట్ చేయబడిన ఉష్ణోగ్రతకి మార్చడం, రేట్ చేయబడిన కరెంట్ ఇన్‌పెర్సెంట్ ఇంపెడెన్స్ వోల్టేజ్ మరియు నేమ్‌ప్లేట్ ఇంపెడెన్స్ నుండి శాతం ఎర్రర్‌ను గణించడం. మూడు-దశల ట్రాన్స్‌ఫార్మర్ల సింగిల్-ఫేజ్ లోపాలను తనిఖీ చేయడానికి దీనిని ఉపయోగించవచ్చు.

దిసింగిల్ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌పై లోడ్ టెస్ట్మూడు సింగిల్-ఫేజ్ కొలతల డేటాను రికార్డ్ చేయవచ్చు మరియు ట్రాన్స్‌ఫార్మర్ యొక్క వివిధ కనెక్షన్‌లకు అనుగుణంగా ట్రాన్స్‌ఫార్మర్ యొక్క ఇంపెడెన్స్ వోల్టేజ్ మరియు ఇంపెడెన్స్ వోల్టేజ్ శాతాన్ని లెక్కించవచ్చు. త్రీసింగిల్-ఫేజ్ పరీక్షలు పూర్తయిన తర్వాత, మూడు-దశల షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ యొక్క గణన ఫలితాలు ప్రదర్శించబడతాయి. పరీక్ష డేటా యొక్క పోలికను మెరుగుపరచడానికి ఫ్రీక్వెన్సీ కరెక్షన్, టెంపరేచర్ కన్వర్షన్ మరియు కరెంట్ కన్వర్షన్‌తో పరీక్ష ఫలితాలు స్వయంచాలకంగా మార్చబడతాయి. VS-6309B నో-లోడ్ మరియు లోడ్ టెస్ట్ ఫంక్షన్‌లను కలిగి ఉంది.

వెషిన్సింగిల్ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌పై లోడ్ టెస్ట్పరామితి (స్పెసిఫికేషన్)

ఉత్పత్తి సమాచారం
ఉత్పత్తి నామం	ట్రాన్స్ఫార్మర్ షార్ట్ సర్క్యూట్ ఇంపెడాన్సెటెస్టర్
వోల్టేజ్ పరిధి	15 V ~ 500V	ప్రస్తుత పరిధి	0.5 ఎ ~ 50 ఎ
విధులు	షార్ట్ సర్క్యూట్ ఇంపెడెన్స్ టెస్ట్, జీరోక్వెన్స్ ఇంపెడెన్స్ టెస్ట్, లోడ్ టెస్ట్, నో-లోడ్ టెస్ట్
సాధారణ అప్లికేషన్	అధిక వోల్టేజ్ పవర్ ట్రాన్స్ఫార్మర్లు.
బరువు	9.5 కిలోలు	సర్టిఫికెట్లు	CE; EMC; LVD; ISO; IEC;
కొలతలు	405mm330mm180mm	మోడల్ సంఖ్య	VS-6309 సిరీస్

సింగిల్ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌పై లోడ్ టెస్ట్లక్షణాలు

1. సింగిల్-ఫేజ్ ఇంపెడెన్స్, త్రీ-ఫేజ్ ఇంపెడెన్స్, జీరో-సీక్వెన్స్ ఇంపెడెన్స్ (నక్షత్రం న్యూట్రల్ పాయింట్) కొలత, నో-లోడ్ టెస్ట్ ఫంక్షన్.

2. రెండు విద్యుత్ సరఫరా మోడ్‌లు: అంతర్గత విద్యుత్ సరఫరా మరియు బాహ్య సింగిల్-ఫేజ్ వోల్టేజ్ రెగ్యులేటర్.

3. వోల్టేజ్ మరియు కరెంట్ పరీక్ష పరిధి విస్తృతంగా ఉంది మరియు ఖచ్చితత్వం ఎక్కువగా ఉంటుంది.

4. 7.0-అంగుళాల టచ్ స్క్రీన్‌తో, ఆపరేషన్ సులభం.

5. అంతర్నిర్మిత పెద్ద-సామర్థ్య మెమరీ, కోల్పోవడం సులభం కాదు, 160 సెట్ల డేటాను సేవ్ చేయవచ్చు.

6. అంతర్నిర్మిత హై-స్పీడ్ మైక్రో థర్మల్‌ప్రింటర్, ఇది పరీక్ష డేటాను ముద్రించగలదు.

7. అంతర్నిర్మిత హై-ప్రెసిషన్ గడియారం, నిజ-సమయ ప్రదర్శన సమయం.

8. U డిస్క్ నిల్వ ఫంక్షన్‌తో.
