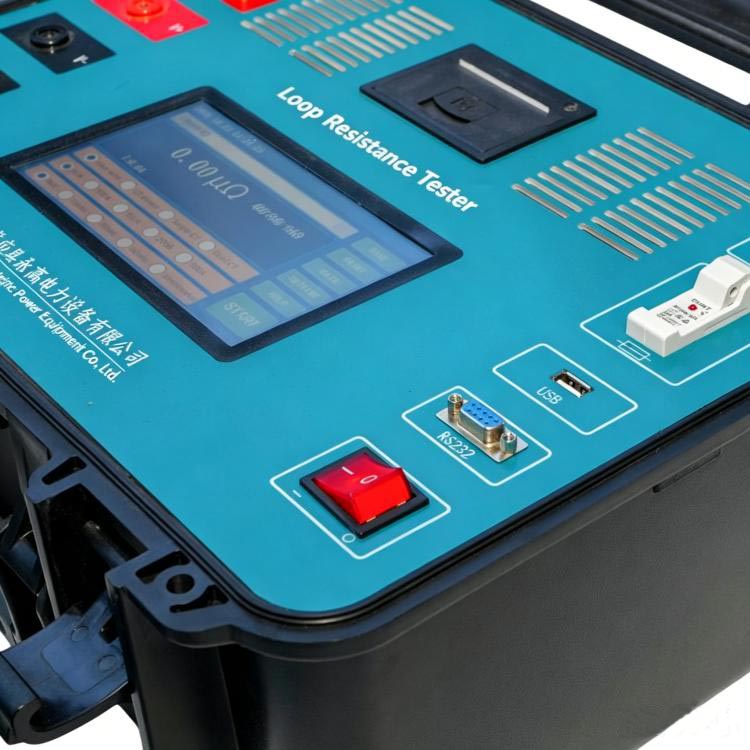

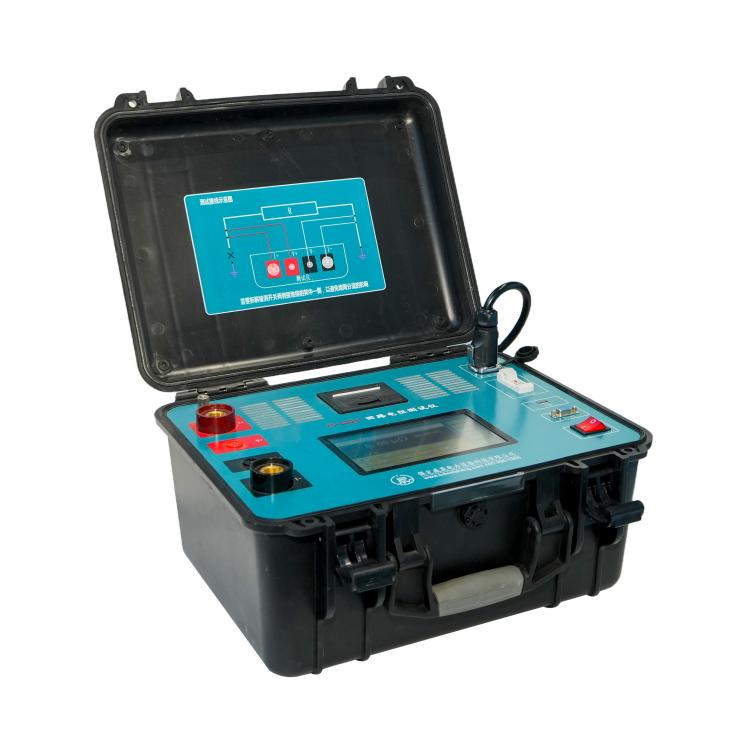

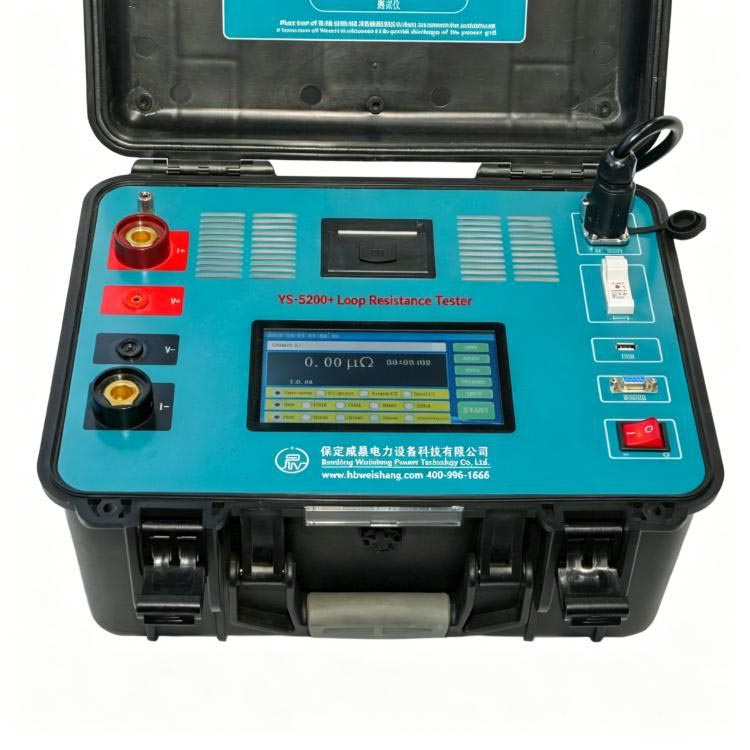

డెస్క్‌టాప్ 300A ఇంటెలిజెంట్ సర్క్యూట్ రెసిస్టెన్స్ టెస్టర్

చైనాలో వృత్తిపరమైన తయారీదారు మరియు సరఫరాదారు అయిన Weshine అందించే మన్నికైన డెస్క్‌టాప్ 300A ఇంటెలిజెంట్ సర్క్యూట్ రెసిస్టెన్స్ టెస్టర్, సర్క్యూట్ బ్రేకర్లు, డిస్‌కనెక్టర్‌లు, ఎర్తింగ్ స్విచ్‌లు మరియు బస్‌బార్ జాయింట్‌లపై కచ్చితమైన మైక్రో-ఓమ్ రీడింగ్‌లను అందజేస్తుంది.

మేము ఈ యూనిట్‌ని DL/T845.4-2019 మరియు IEC ఫోర్-వైర్ టెస్టింగ్ స్టాండర్డ్‌లను అనుసరించి నిర్మించాము, హై-కరెంట్ రెసిస్టెన్స్ డిటెక్షన్ కోసం పరిశ్రమ డిమాండ్‌లకు పూర్తిగా సరిపోలుతుంది.

మెషీన్ లోపల బహుళ-ఛానల్ కరెంట్ సెన్సింగ్ హార్డ్‌వేర్‌తో జత చేయబడిన అధిక-పవర్ స్థిరమైన కరెంట్ మూలం కూర్చుంటుంది. ఈ నిర్మాణం సంక్లిష్టమైన సమాంతర గ్రౌండింగ్ గ్రిడ్‌లతో పాటు పని చేస్తున్నప్పుడు కూడా అవుట్‌పుట్ కరెంట్ స్థిరంగా మరియు వోల్టేజ్ నమూనాను ఖచ్చితంగా ఉంచుతుంది, ఇంజినీరింగ్ కాంట్రాక్టర్‌లు ఈ మోడల్‌కు బల్క్ ఆర్డర్‌లను పునరావృతం చేయడానికి ఇది ఒక ముఖ్య కారణం.

కోర్ కొలత సూత్రాలు

డెస్క్‌టాప్ 300A ఇంటెలిజెంట్ సర్క్యూట్ రెసిస్టెన్స్ టెస్టర్ రెండు కోర్ ఫంక్షనల్ మాడ్యూల్స్‌పై ఆధారపడుతుంది:

1.అడ్జస్టబుల్ హై స్థిరమైన కరెంట్ అవుట్‌పుట్: 50A–300A

2.వైర్‌లెస్ DC బిగింపు సెన్సార్: 0~±600A కరెంట్ క్యాప్చర్

ఇది ఓం యొక్క చట్టం ఆధారంగా వాస్తవ పరిచయ నిరోధకతను గణిస్తుంది: R = V / I₀

V = సంప్రదింపు పాయింట్లపై వోల్టేజ్ తగ్గుదల కనుగొనబడింది

I₀ = పరీక్షించిన శాఖ ద్వారా నిజమైన కరెంట్ ప్రవహిస్తుంది

ఇంటెలిజెంట్ టెస్టింగ్ మోడ్‌లు (కోర్ ఇన్నోవేషన్)

వివిధ ఫీల్డ్ పరిస్థితులకు మద్దతు ఇవ్వడానికి వెషైన్ ఎలక్ట్రిక్ నాలుగు అధునాతన టెస్టింగ్ మోడ్‌లను అనుసంధానిస్తుంది:

1. సాంప్రదాయ సర్క్యూట్ రెసిస్టెన్స్ మోడ్

షంట్ కరెంట్ జోక్యాన్ని దాటవేయడానికి వినియోగదారులు ఎర్తింగ్ నెట్‌వర్క్‌లో ఒక వైపు డిస్‌కనెక్ట్ చేయాలి. టెస్టర్ 300A DC కరెంట్ వరకు ఫీడ్ చేస్తుంది మరియు వోల్టేజ్ డ్రాప్ డేటాను రీడ్ చేస్తుంది. ఈ మోడ్ అత్యధిక ఖచ్చితత్వాన్ని సాధిస్తుంది మరియు ప్రణాళికాబద్ధమైన నిర్వహణ సైట్‌లకు బాగా పని చేస్తుంది.

2. క్లాంప్ డైరెక్ట్ మెజర్మెంట్ మోడ్

గ్రౌండింగ్ కనెక్షన్లను వేరుగా తీసుకోవలసిన అవసరం లేదు. వైర్‌లెస్ బిగింపు నిజ-సమయ బ్రాంచ్ కరెంట్ I₀ని ట్రాక్ చేస్తుంది, ఆపై యంత్రం R=V/I₀తో స్వయంచాలకంగా ప్రతిఘటనను గణిస్తుంది. ముఖ్యాంశాలు: వేరుచేయడం పని లేదు, వేగవంతమైన ఫీల్డ్ టెస్టింగ్, లైవ్-ఏరియా మెయింటెనెన్స్ కోసం సురక్షితమైనది.

3. సింగిల్-సైడ్ షంట్ మోడ్

క్యాబినెట్ ఎర్తింగ్ మరియు డిస్ట్రిబ్యూటెడ్ గ్రౌండ్ గ్రిడ్‌ల వంటి సమాంతర గ్రౌండింగ్ లేఅవుట్‌లకు అనుకూలం. క్లాంప్ షంట్ బ్రాంచ్ కరెంట్ I₂ని కొలుస్తుంది మరియు పరికరం ప్రతిఘటనను గణించే ముందు I₀=I₁−I₂తో ప్రభావవంతమైన టెస్ట్ కరెంట్‌ను పని చేస్తుంది. ఇది పాక్షిక సమాంతర ప్రవాహాల వల్ల కలిగే ఖచ్చితత్వ లోపాలను పరిష్కరిస్తుంది.

4. డ్యూయల్-సైడ్ షంట్ మోడ్

సబ్‌స్టేషన్లలో ద్వి దిశాత్మక స్ప్లిట్ కరెంట్‌లతో పెద్ద గ్రౌండింగ్ గ్రిడ్‌ల కోసం. రెండు క్లాంప్‌లు I21 మరియు I22 బ్రాంచ్ కరెంట్‌లను సేకరిస్తాయి, మల్టీ-బ్రాంచ్ నెట్‌వర్క్‌ల కోసం నిజమైన రెసిస్టెన్స్ డేటాను పొందడానికి సిస్టమ్ I₀=I₁−I21−I22ని గణిస్తుంది.

భద్రత మరియు బిగింపు వ్యవస్థ రూపకల్పన

సరిపోలిన వైర్‌లెస్ బిగింపులు DC ప్రస్తుత దిశను స్వయంచాలకంగా గుర్తించగలవు.

కీ బిగింపు లక్షణాలు:

1,DC పరీక్ష పరిధి: 0 నుండి ±600A

2, ఖచ్చితమైన డేటా కోసం సరైన ప్రస్తుత దిశతో తప్పనిసరిగా సమలేఖనం చేయాలి

3, కొలత విచలనాన్ని ఆఫ్‌సెట్ చేయడానికి అంతర్నిర్మిత కాలిబ్రేషన్ ఫంక్షన్

ఆపరేషన్ భద్రతా రిమైండర్లు:

1, హార్డ్‌వేర్ నష్టాన్ని నివారించడానికి బిగింపును దాని కొలిచే పరిధికి మించి ఆపరేట్ చేయవద్దు

2, రీడింగ్‌లను స్థిరీకరించడానికి ప్రస్తుత దిశ గుర్తులను అనుసరించి బిగింపులను ఇన్‌స్టాల్ చేయండి

3, డేటా లోపాలను తగ్గించడానికి క్రమం తప్పకుండా అమరికను అమలు చేయండి

దశల వారీ ఆపరేషన్ గైడ్

ఈ డెస్క్‌టాప్ టెస్టర్ అధిక-ప్రస్తుత దృశ్యాల కోసం ప్రామాణిక ఫీల్డ్ టెస్టింగ్ వర్క్‌ఫ్లోలను అనుసరిస్తుంది.

దశ 1: సిస్టమ్ తయారీ

పరికరాలు పూర్తిగా ఆపివేయబడిందని, గ్రౌండింగ్ సెటప్ పూర్తయిందని మరియు బిగింపు బ్యాటరీలు పూర్తిగా ఛార్జ్ అయ్యాయని నిర్ధారించండి. బల్క్ ప్రొక్యూర్‌మెంట్ క్లయింట్లు షిప్‌మెంట్‌తో పాటు పూర్తి ఆపరేషన్ హ్యాండ్‌బుక్‌లను పొందవచ్చు.

దశ 2: వైరింగ్ కాన్ఫిగరేషన్

I+ మరియు I- టెస్ట్ సర్క్యూట్ యొక్క రెండు చివరలకు కనెక్ట్ చేయండి; V+ మరియు V- అంతర్గత వోల్టేజ్ నమూనా పాయింట్లకు అటాచ్ చేయండి. వైర్ రెసిస్టెన్స్ జోక్యాన్ని తోసిపుచ్చడానికి కరెంట్ లూప్ లోపల ఎల్లప్పుడూ వోల్టేజ్ ప్రోబ్‌లను ఉంచండి.

దశ 3: మోడ్ ఎంపిక

ఒక పరీక్ష మోడ్‌ను ఎంచుకోండి: సాంప్రదాయిక వేరుచేయడం మోడ్, క్లాంప్ డైరెక్ట్ మోడ్, సింగిల్ షంట్ మోడ్ లేదా డ్యూయల్ షంట్ మోడ్. ఆపై అవుట్‌పుట్ కరెంట్ (50A–300A) మరియు పరీక్ష వ్యవధి (ఫాస్ట్ / 10సె / 30సె / 60సె / కంటిన్యూయస్) సెట్ చేయండి.

దశ 4: కొలత ప్రక్రియ

యంత్రం కరెంట్ రాంప్-అప్, స్టెబిలిటీ కంట్రోల్, రియల్ టైమ్ కరెంట్ క్యాప్చర్, వోల్టేజ్ శాంప్లింగ్, రెసిస్టెన్స్ లెక్కింపు మరియు ఉష్ణోగ్రత పరిహారాన్ని మాన్యువల్ సర్దుబాటు లేకుండా ఆటోమేటిక్‌గా అమలు చేస్తుంది.

దశ 5: ఫలితాల ప్రదర్శన

స్క్రీన్ మొత్తం కరెంట్ I₁, బ్రాంచ్ క్లాంప్ కరెంట్‌లు (I₂ / I21 / I22), మైక్రో-ఓమ్‌లలో రెసిస్టెన్స్ విలువ, పరీక్ష సమయం మరియు స్థిరత్వ స్థితిని చూపుతుంది.

దశ 6: డేటా నిర్వహణ

ఆపరేటర్లు పరీక్ష లాగ్‌లను లోకల్ మెమరీకి సేవ్ చేయవచ్చు, FAT32 USB డ్రైవ్‌ల ద్వారా రికార్డులను ఎగుమతి చేయవచ్చు, ఐచ్ఛిక ప్రింట్ మాడ్యూల్స్‌తో రిపోర్ట్‌లను ప్రింట్ చేయవచ్చు మరియు హిస్టారికల్ టెస్ట్ డేటాను ఎప్పుడైనా తిరిగి చూడవచ్చు.

అప్లికేషన్ దృశ్యాలు

ఈ డెస్క్‌టాప్ 300A ఇంటెలిజెంట్ సర్క్యూట్ రెసిస్టెన్స్ టెస్టర్ సంక్లిష్ట గ్రౌండింగ్ మరియు బలమైన విద్యుదయస్కాంత జోక్యం పరిస్థితులలో ప్రతిఘటన గుర్తింపు పనులను నిర్వహిస్తుంది, ఈ రంగాల నుండి కొనుగోలుదారులు విస్తృతంగా స్వీకరించారు:

1, పెద్ద సబ్‌స్టేషన్‌లు

2, విద్యుత్ ఉత్పత్తి ప్లాంట్లు

3, పారిశ్రామిక స్విచ్ గేర్ సిస్టమ్స్

4, అధిక-వోల్టేజ్ ప్రసార సౌకర్యాలు

5, గ్రౌండింగ్ గ్రిడ్ నెట్‌వర్క్‌లు

సిస్టమ్ విశ్వసనీయంగా పని చేస్తుంది:

1, బలమైన విద్యుదయస్కాంత జోక్యం

2, సమాంతర ప్రస్తుత పంపిణీ

3, పరిమిత డిస్‌కనెక్ట్ యాక్సెస్

4, నిరంతర నిర్వహణ కార్యకలాపాలు

సాధారణ పరీక్ష ఉపయోగాలు

1, అధిక-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ల కోసం ప్రతిఘటన పరీక్షను సంప్రదించండి

2, సబ్‌స్టేషన్ గ్రౌండింగ్ గ్రిడ్‌ల తప్పు తనిఖీ

3, బస్‌బార్ కనెక్టింగ్ జాయింట్‌ల రెసిస్టెన్స్ డిటెక్షన్

4, GIS/AIS స్విచ్ క్యాబినెట్‌ల కోసం సాధారణ నిర్వహణ

5, పవర్ ప్లాంట్ ఎలక్ట్రికల్ పరికరాల కోసం ఫ్యాక్టరీ నాణ్యత తనిఖీ

6, ట్రాన్స్మిషన్ నెట్‌వర్క్‌ల కోసం గ్రౌండ్ సిస్టమ్ విశ్లేషణ

7, పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థల ట్రబుల్షూటింగ్

వెషైన్ ప్రయోజనాలు

ఆధునిక పవర్ సిస్టమ్‌లలో గమ్మత్తైన సమాంతర కరెంట్ మరియు సంక్లిష్టమైన గ్రౌండింగ్ సమస్యలను పరిష్కరించడానికి మేము బహుళ-మోడ్ మెజర్‌మెంట్ ఆర్కిటెక్చర్‌తో డెస్క్‌టాప్ 300A ఇంటెలిజెంట్ సర్క్యూట్ రెసిస్టెన్స్ టెస్టర్‌ను రూపొందించాము. వైర్‌లెస్ క్లాంప్ నాన్-డిస్‌అసెంబ్లీ టెస్టింగ్ మెయింటెనెన్స్ డౌన్‌టైమ్‌ను తగ్గిస్తుంది మరియు సైట్ భద్రతను బాగా మెరుగుపరుస్తుంది, ఇది చాలా మంది ఎలక్ట్రికల్ సర్వీస్ సప్లయర్‌లను మాతో దీర్ఘకాలిక సరఫరా ఒప్పందాలపై సంతకం చేస్తుంది.

బహుళ-ఛానల్ రియల్-టైమ్ కరెంట్ లెక్కింపు అల్గారిథమ్‌లు సమాంతర గ్రౌండింగ్ పరిసరాలలో కూడా ఖచ్చితమైన నిరోధక విలువలను నిర్ధారిస్తాయి. 300A పెద్ద కరెంట్ అవుట్‌పుట్ వృద్ధాప్య కాంటాక్ట్ ఉపరితలాలపై ఆక్సైడ్ పొరలను త్వరగా విచ్ఛిన్నం చేస్తుంది, అరిగిపోయిన వాహక కీళ్ల కోసం మరింత విశ్వసనీయ పరీక్ష ఫలితాలను అందిస్తుంది. అంతర్నిర్మిత ఇంటెలిజెంట్ థర్మల్ కంట్రోల్ సుదీర్ఘమైన అధిక-కరెంట్ వర్కింగ్ లోడ్‌ల కింద యూనిట్‌ను స్థిరంగా ఉంచుతుంది.

కొనుగోలుదారులకు వినియోగదారు-స్నేహపూర్వక పారిశ్రామిక డిజైన్ ప్రయోజనాలు:

1, మల్టీ-మోడ్ ఇంటెలిజెంట్ ఆపరేషన్

2, విజువలైజ్డ్ రియల్ టైమ్ కరెంట్ డేటా డిస్ప్లే

3, ఆటోమేటిక్ సేఫ్టీ ప్రొటెక్షన్ ఫంక్షన్‌ల పూర్తి సెట్

4, నిర్మాణాత్మక డేటా నిల్వ మరియు ఎగుమతి

మీ ప్రాజెక్ట్ సేకరణ కోసం అనుకూలీకరించిన కొటేషన్లు మరియు పూర్తి సాంకేతిక పారామీటర్ ఫైల్‌లను పొందడానికి మా విక్రయ బృందాన్ని వెంటనే సంప్రదించండి.
