DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్

CE సర్టిఫికేట్, అధిక నాణ్యత మరియు ఖచ్చితత్వంతో DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ కోసం Weshine® ట్రాన్స్‌ఫార్మర్ వైండింగ్ రెసిస్టెన్స్ టెస్టర్, జాతీయ ప్రమాణాల ప్రకారం కనుగొనబడింది మరియు ఉత్పత్తి చేయబడింది, పూర్తి విద్యుత్ పరీక్ష పరిష్కారం అందుబాటులో ఉంది. Weshine నుండి DC రెసిస్టెన్స్ టెస్ట్ యొక్క మరిన్ని వివరాల కోసం మమ్మల్ని సంప్రదించండి!

విచారణ పంపండి

ఉత్పత్తి వివరణ

CE సర్టిఫికేట్, అధిక నాణ్యత మరియు ఖచ్చితత్వంతో ట్రాన్స్‌ఫార్మర్ విండింగ్‌డిసి రెసిస్టెన్స్ టెస్ట్ కోసం వెషైన్ ® ట్రాన్స్‌ఫార్మర్ వైండింగ్ రెసిస్టెన్స్ టెస్టర్, జాతీయ ప్రమాణాల ప్రకారం కనుగొనబడింది మరియు ఉత్పత్తి చేయబడింది, పూర్తి ఎలక్ట్రిక్ టెస్టింగ్ సొల్యూషన్ అందుబాటులో ఉంది. Weshine నుండి DC రెసిస్టెన్స్ టెస్ట్ యొక్క మరిన్ని వివరాల కోసం మమ్మల్ని సంప్రదించండి!

ఉత్పత్తి పరిచయం

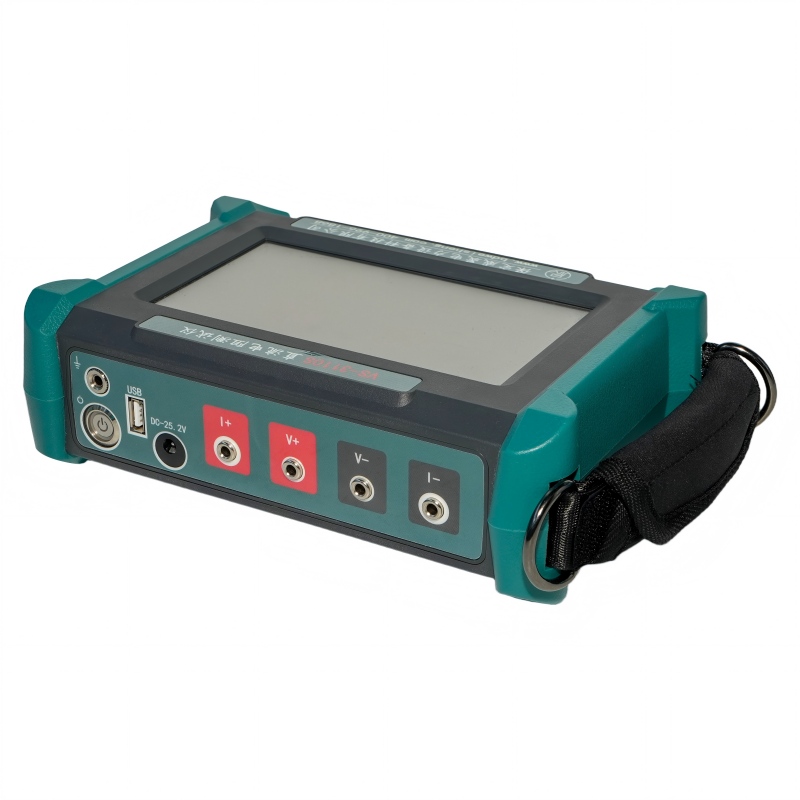

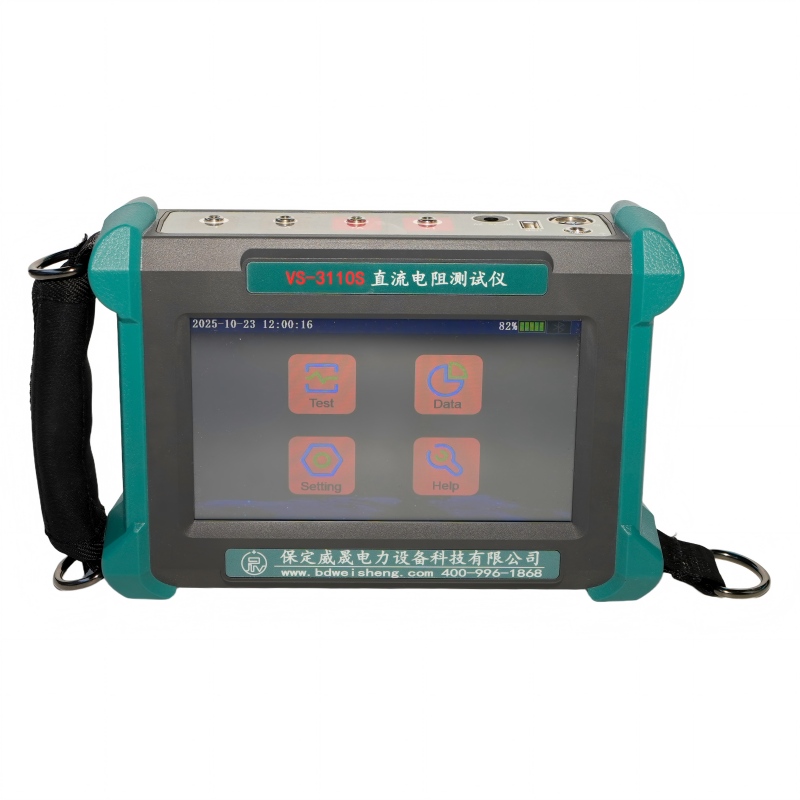

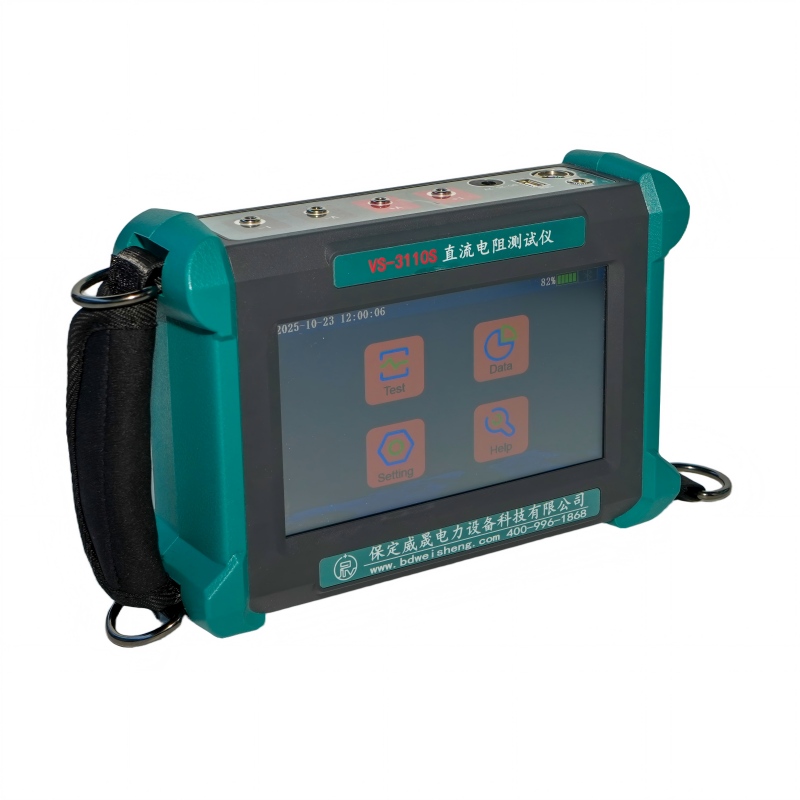

DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ కోసం ట్రాన్స్‌ఫార్మర్ వైండింగ్ రెసిస్టెన్స్ టెస్టర్

ఉత్పత్తి సమాచారం
ఉత్పత్తి నామం	DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ కోసం ట్రాన్స్‌ఫార్మర్ వైండింగ్ రెసిస్టెన్స్ టెస్టర్
పరీక్ష పరిధి	200 µΩ ~ 50 kΩ	అవుట్‌పుట్ కరెంట్	10 ఎ
విద్యుత్ పంపిణి	AC220V	ఖచ్చితత్వం	0.2%
స్పష్టత	0.0001 µΩ	సర్టిఫికెట్లు	CE; EMC; LVD; ISO; IEC;
కొలతలు	250 x 150 x 130 మిమీ	మోడల్ సంఖ్య	VS-3102A

ట్రాన్స్‌ఫార్మర్ ఇన్సులేషన్ రెసిస్టెన్స్ క్షీణత అనేది ట్రాన్స్‌ఫార్మర్ వైఫల్యానికి అత్యంత సాధారణ కారణాలలో ఒకటి: విఫలమైన ట్రాన్స్‌ఫార్మర్ అనేది ఎలక్ట్రికల్ సిస్టమ్‌లో చాలా కాలం పనికిరాకుండా ఉండే అవకాశం ఉన్న ఖరీదైన భర్తీ. మీరు సాధారణ ఇన్సులేషన్ వైండింగ్ DC రెసిస్టెన్స్ టెస్టింగ్‌తో మీ ట్రాన్స్‌ఫార్మర్‌ను నిర్వహించడంలో విఫలమైతే (ట్రాన్స్‌ఫార్మర్ టెస్ట్ పరికరాల యొక్క Weshine® ట్రాన్స్‌ఫార్మర్ వైండింగ్ DC రెసిస్టెన్స్ టెస్టర్ (VS-3110 సిరీస్) ద్వారా నిర్వహించవచ్చు) అప్పుడు దాని గరిష్ట నిర్వహణను చేరుకోవడానికి ముందు అది విఫలమయ్యే అవకాశం ఉంది. జీవితం.

ట్రాన్స్‌ఫార్మర్ రెసిస్టెన్స్ టెస్టర్, DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ కోసం తయారు చేయబడిన ట్రాన్స్‌ఫార్మర్ వైండింగ్ రెసిస్టెన్స్ టెస్టర్ అని కూడా పిలుస్తారు, ఇది లైన్-ఆపరేటెడ్, ఫీల్డ్-పోర్టబుల్ పరికరం, ఇది అన్ని రకాల అయస్కాంత వైండింగ్‌ల నిరోధకతను సురక్షితంగా మరియు ఖచ్చితంగా కొలవడానికి ప్రత్యేకంగా రూపొందించబడింది. DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ కోసం ట్రాన్స్‌ఫార్మర్ వైండింగ్ రెసిస్టెన్స్ టెస్టర్ ట్రాన్స్‌ఫార్మర్‌లు, తిరిగే మోటర్ వైండింగ్‌లు, షంట్ రియాక్టర్‌లు మరియు కనెక్షన్‌లు, కాంటాక్ట్‌లు మరియు కంట్రోల్ సర్క్యూట్‌ల తక్కువ రెసిస్టెన్స్ కొలతలను పరీక్షిస్తుంది.

డబుల్ పొటెన్షియల్ ఇన్‌పుట్ ఒకే సమయంలో రెండు ప్రైమరీ వైండింగ్‌లు, రెండు సెకండరీ వైండింగ్‌లు లేదా ఒక ప్రైమరీ మరియు ఒక సెకండరీ వైండింగ్ యొక్క రెసిస్టెన్స్‌ని కొలవగలదు. ఈ డ్యూయల్ రీడింగ్ మరియు డ్యూయల్ ఇంజెక్షన్ ఫంక్షన్ సకాలంలో పరీక్షను పూర్తి చేయడానికి సమర్థవంతమైన మార్గం.

ట్రాన్స్‌ఫార్మర్ యొక్క DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ ద్వారా ఒక HV ట్రాన్స్‌ఫార్మర్ బుషింగ్ నుండి మరొకదానికి, ట్రాన్స్‌ఫార్మర్ రెసిస్టెన్స్ టెస్టింగ్ ట్రాన్స్‌ఫార్మర్ గురించిన చాలా సమాచారాన్ని వెల్లడిస్తుంది. స్పష్టమైన తప్పుగా ఉన్న ట్రాన్స్‌ఫార్మర్ వైండింగ్‌తో పాటు (అనగా, ఓపెన్ వైండింగ్ లేదా షార్ట్ టర్న్), సూక్ష్మమైన సమస్యలను గుర్తించవచ్చు. DC కరెంట్, వైండింగ్ ద్వారా ప్రవహించడంతో పాటు, ఆఫ్-లోడ్ రేషియో సర్దుబాటు స్విచ్ (DETC), ఆన్-లోడ్ రేషియో సర్దుబాటు స్విచ్ (లోడ్ ట్యాప్ ఛేంజర్ లేదా OLTCపై), అలాగే అనేక వెల్డెడ్ మరియు మెకానికల్ కనెక్షన్‌ల ద్వారా కూడా ప్రవహిస్తుంది. . అందువల్ల, ట్రాన్స్‌ఫార్మర్ రెసిస్టెన్స్ టెస్ట్ పరికరాలను ఉపయోగించి ఈ అన్ని భాగాల సమగ్రతను ధృవీకరించవచ్చు. పరివర్తన (ట్యాప్ మార్పులు) కింద OLTC స్విచ్‌ల ద్వారా DC పరీక్ష కరెంట్‌ని వర్తింపజేయడం సరైన మేక్-బిఫోర్-బ్రేక్ ఆపరేషన్‌ని ధృవీకరిస్తుంది. అనుభవం నుండి, ఆన్‌లోడ్ టైమ్ ఛేంజర్ ట్రాన్స్‌ఫార్మర్‌లో పని చేస్తున్నందున తప్పుగా పనిచేసే ప్రమాదం ఎక్కువగా ఉందని తెలిసింది.

DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ పారామీటర్ (స్పెసిఫికేషన్) కోసం Weshine® ట్రాన్స్‌ఫార్మర్ వైండింగ్ రెసిస్టెన్స్ టెస్టర్

సాధారణ అప్లికేషన్

DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ కోసం Weshine® ట్రాన్స్‌ఫార్మర్ వైండింగ్ రెసిస్టెన్స్ టెస్టర్ యొక్క ఉద్దేశ్యం:

- ట్రాన్స్‌ఫార్మర్ వైండింగ్ యొక్క సమగ్రతను తనిఖీ చేయండి

ట్యాప్ ఛేంజర్ యొక్క సమగ్రతను తనిఖీ చేయండి (ఏదైనా ఉంటే)

- అంతర్గత కనెక్షన్లను తనిఖీ చేయండి

-DC రెసిస్టెన్స్ (p=I²R) వల్ల కలిగే కండక్టర్ నష్టాన్ని లెక్కించండి

ప్రతి ట్రాన్స్‌ఫార్మర్ యొక్క స్పెసిఫికేషన్ టైప్ టెస్ట్, రొటీన్ టెస్ట్, స్పెషల్ టెస్ట్ మరియు ఇతర టెస్ట్‌ల ద్వారా నిర్ణయించబడుతుంది.

ఎంపికలు

Weshine®కి ప్రత్యేకంగా 8 సంవత్సరాల అనుభవం ఉంది, పూర్తి స్థాయి ఎలక్ట్రికల్ ఎక్విప్‌మెంట్‌తో డీల్ చేస్తుంది. ప్రస్తుతం, Weshine® వివిధ DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ సెట్‌ను ఫారమ్‌గా చూపిన విధంగా కనిపెట్టింది:

DC వైండింగ్ రెసిస్టెన్స్ టెస్ట్ సెట్ కోసం సమాచారాన్ని ఆర్డర్ చేస్తోంది
పిల్లి. నం.	గరిష్ట పరీక్ష కరెంట్	గరిష్ట పరీక్ష పరిధి	ఖచ్చితత్వం	లిత్. బ్యాటరీ	వైండింగ్ అయస్కాంతీకరణ	ఆటో డీమాగ్నెటైజేషన్
VS-3102A	10 ఎ	50 kΩ	± 0.2%	√
VS-3102S	10 ఎ	50 kΩ		√
VS-3110	10 ఎ	50 kΩ
VS-3120	20 ఎ	50 kΩ
VS-3140	40 ఎ	50 kΩ
VS-3150	50 ఎ	50 kΩ
VS-3310	10 ఎ	400 Ω			√
VS-3310A	10 ఎ	400 Ω			√	√
VS-3320	20 ఎ	200 Ω			√
VS-3320A	20 ఎ	200 Ω			√	√
VS-3340	40 ఎ	200 Ω			√
VS-3340A	40 ఎ	200 Ω			√	√

సరఫరా గొలుసు సమస్యల ఆధారంగా: దయచేసి ప్రస్తుత ధర మరియు లీడ్ టైమ్‌ల కోసం మీ ప్రాధాన్య అధీకృత Weshine® పంపిణీదారుని సంప్రదించండి.

నాణ్యత సర్టిఫికెట్లు

Weshine® ఎల్లప్పుడూ మా కంపెనీ యొక్క అన్ని విజయాలు నేరుగా మేము అందించే ఉత్పత్తుల నాణ్యతకు సంబంధించినవి అని నమ్ముతారు. DC రెసిస్టెన్స్ టెస్ట్ సెట్ ISO9001, ISO14000:14001 మార్గదర్శకాలు మరియు మా కఠినమైన నాణ్యత నియంత్రణ వ్యవస్థలో పేర్కొన్న అత్యధిక నాణ్యత అవసరాలను తీరుస్తుంది.
