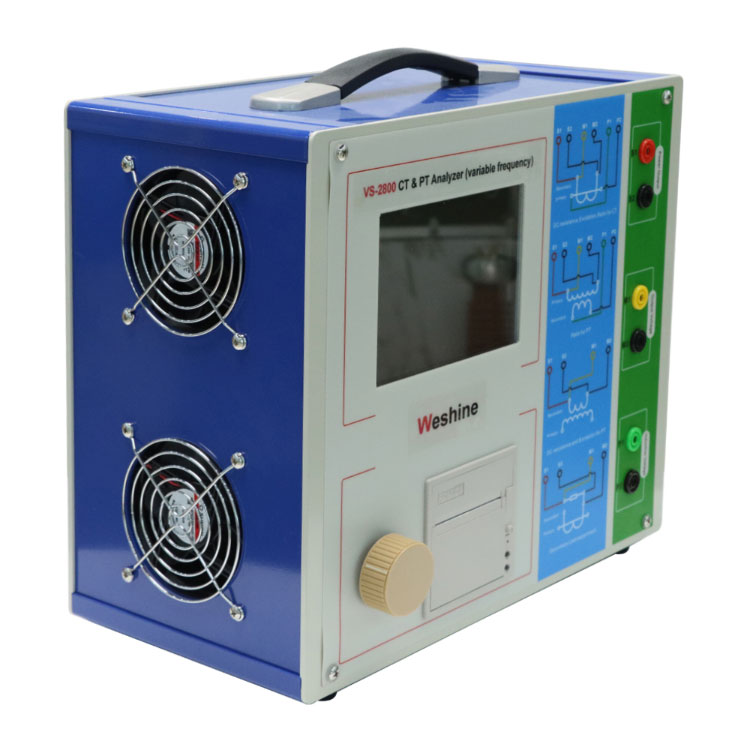

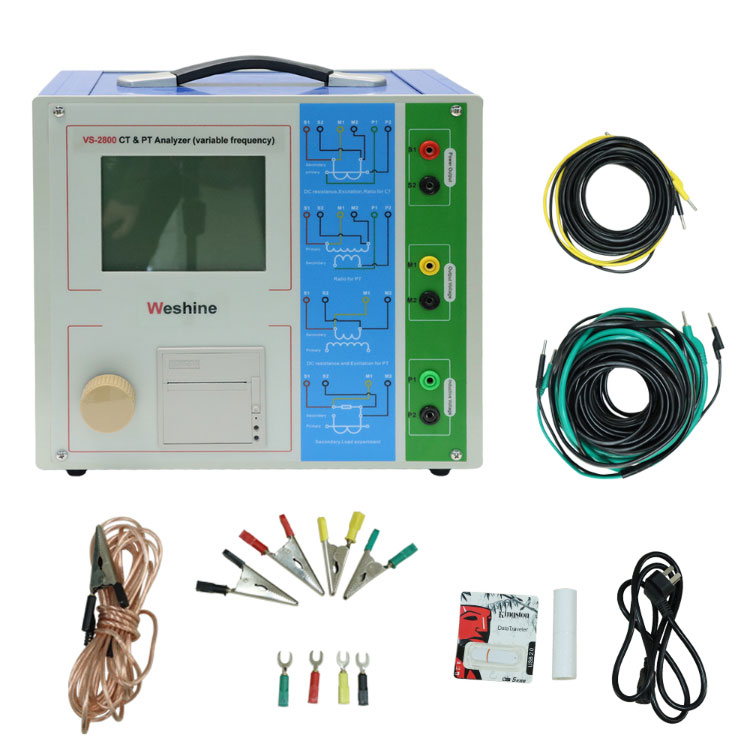

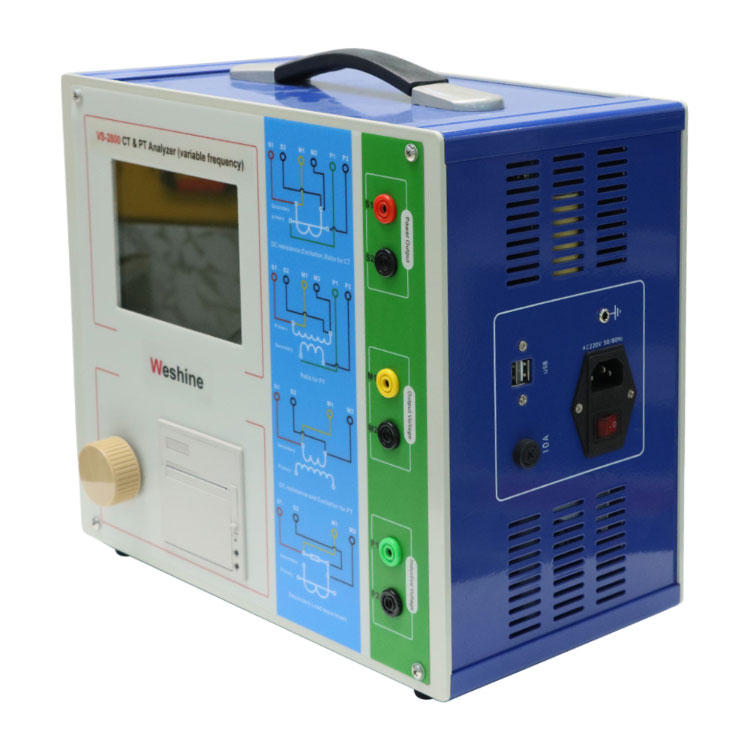

CT నిష్పత్తి పరీక్ష

Weshine® CT రేషియో టెస్ట్ కోసం కనిపెట్టబడిన CT PT ఎనలైజర్ అనేది కస్టమర్ల సూచనలను మరియు లోతైన సైద్ధాంతిక పరిశోధనలను విస్తృతంగా స్వీకరించిన తర్వాత సృష్టించబడిన కొత్త ఉత్పత్తి. ఇది మా కంపెనీ ఉత్పత్తి చేసిన విస్తృతంగా ప్రశంసించబడిన మరియు అనువర్తిత ఆటోమేటిక్ FA సిరీస్ ట్రాన్స్‌ఫార్మర్ ఇంటిగ్రేటెడ్ టెస్టర్‌పై ఆధారపడింది. అధిక-పనితీరు DSP మరియు చేతిని ఉపయోగించి, అధునాతన తయారీ సాంకేతికత స్థిరమైన మరియు నమ్మదగిన ఉత్పత్తి పనితీరు, పూర్తి విధులు, అధిక స్థాయి ఆటోమేషన్, అధిక సామర్థ్యం, ఇది చైనాలో ప్రముఖ స్థాయిలో ఉంది. ఇది ఇన్స్ట్రుమెంట్ ట్రాన్స్‌ఫార్మర్ టెస్టింగ్ కోసం ప్రొఫెషనల్ టెస్టింగ్ ఎక్విప్‌మెంట్ ఇండస్ట్రీ.

విచారణ పంపండి PDF డౌన్‌లోడ్

ఉత్పత్తి వివరణ

వెషిన్

పూర్తి ఫీచర్ చేయబడినవి, ఉత్తేజిత లక్షణాలు (అంటే వోల్ట్-ఆంపియర్ లక్షణాలు), నిష్పత్తి, ధ్రువణత, సెకండరీ వైండింగ్ రెసిస్టెన్స్, సెకండరీ భారం, రేషియో ఎర్రర్ మరియు ఫేజ్ డిస్‌ప్లేస్‌మెంట్ వంటి వివిధ CTల (TP క్లాస్‌తో సహా) పరీక్షా అవసరాలను సంతృప్తిపరచడమే కాదు. విద్యుదయస్కాంత యూనిట్, రేషియో, పోలారిటీ, సెకండరీ వైండింగ్ రెసిస్టెన్స్, రేషియో ఎర్రర్ మరియు ఫేజ్ డిస్ప్లేస్‌మెంట్ యొక్క ఉత్తేజిత లక్షణాలు సహా వివిధ PTల పరీక్షల కోసం ఉపయోగించబడుతుంది.

మోకాలి పాయింట్ వోల్టేజ్ / కరెంట్, 10% ఎర్రర్ కర్వ్, ఖచ్చితత్వ పరిమితి కారకం (ALF), ఇన్స్ట్రుమెంట్ సెక్యూరిటీ ఫ్యాక్టర్ (FS), సెకండ్ టైమ్ స్థిరాంకం (Ts), రీమనెన్స్ కోఎఫీషియంట్ (Kr), సంతృప్త మరియు అసంతృప్త వంటి వాటితో సహా CT, VT పారామితులను స్వయంచాలకంగా ఇవ్వండి. ఇండక్టెన్స్ మొదలైనవి

ట్రాన్స్ఫార్మర్ రకాలు మరియు ఆటోమేటిక్ స్థాయిలకు అనుగుణంగా ఏ ప్రామాణిక పరీక్షను ఎంచుకోండి.

30 kV వరకు మోకాలి వోల్టేజ్‌పై CT పరీక్షను పొందగల తక్కువ-ఫ్రీక్వెన్సీ పరీక్ష పద్ధతి యొక్క అధునాతన సూత్రం ఆధారంగా.

పరికరం 2000 సమూహాల పరీక్ష డేటాను నిల్వ చేయగలదు, అది పవర్ ఆఫ్ అయినప్పుడు కోల్పోదు. పరీక్ష ముగిసిన తర్వాత, డేటా విశ్లేషణ కోసం USB డిస్క్ ద్వారా PCకి బికోప్ చేయబడుతుంది మరియు WORD నివేదికగా మార్చబడుతుంది.

పరీక్ష సరళమైనది మరియు అనుకూలమైనది, CT ద్వితీయ నిరోధకత, ఉత్తేజితం, నిష్పత్తి మరియు ఒలారిటీ యొక్క పూర్తి పరీక్షలను ఒక-క్లిక్ చేయవచ్చు.

తీసుకువెళ్లడం సులభం, ఎందుకంటే బరువు 9 కిలోల కంటే తక్కువ.

వెషిన్CT నిష్పత్తి పరీక్షపరామితి(స్పెసిఫికేషన్)

పేరు		కోసం CT PT ఎనలైజర్CT నిష్పత్తి పరీక్ష
వాడుక		తరగతి P/TP CT
అవుట్‌పుట్		0~180Vrmsï¼12Armsï¼18Aï¼పీక్ విలువï¼
CT నిష్పత్తి	పరిధి	1~30000
CT నిష్పత్తి	ఖచ్చితత్వం	± 0.05%
PT నిష్పత్తి	పరిధి	1~30000
PT నిష్పత్తి	ఖచ్చితత్వం	± 0.05%
దశ	పరిధి	±5నిమి
దశ	ఖచ్చితత్వం	0.5నిమి
DC నిరోధకత	పరిధి	0~300Î©
DC నిరోధకత	ఖచ్చితత్వం	2% ±2mÎ©
భారం	పరిధి	0~300VA
భారం	ఖచ్చితత్వం	2% ± 0.2VA
విద్యుత్ సరఫరా		AC220V±10%ï¼50Hz
పర్యావరణ పరిస్థితులు
బరువు మరియు కొలతలు		కొలతలు:340 mm×300mm×150mm,బరువు

సాధారణ అప్లికేషన్

Weshine యొక్క CT పరీక్ష పరామితి వివరణCT నిష్పత్తి పరీక్షఉంది:

పారామితులు	వివరణ	P	TPY	కొలత	PR	PX	TPS	TPX	TPZ
ప్రాథమిక కరెంట్ రేట్ చేయబడింది	వాస్తవ కరెంట్ యొక్క నిష్పత్తిని ఖచ్చితంగా లెక్కించడానికి ఉపయోగించబడుతుంది	√	√	√	√	√	√	√	√
రేట్ చేయబడిన భారం	ప్లేట్ యొక్క రేట్ లోడ్, 0.8 లేదా 1 కోసం పవర్ ఫ్యాక్టర్	√	√	√	√	√	√	√	√
శక్తి కారకం	ప్లేట్ యొక్క రేట్ లోడ్, 0.8 లేదా 1 కోసం పవర్ ఫ్యాక్టర్	√	√	√	√	√	√	√	√
రేట్ చేయబడిన ఖచ్చితమైన పరిమితి గుణకంKalf	ప్లేట్ యొక్క నిబంధనలు, డిఫాల్ట్10, పరిమితిని లెక్కించడానికి ఉపయోగిస్తారు e.m.f. మరియు వాటి సంబంధిత మిశ్రమ లోపం	√
రేట్ చేయబడిన ఖచ్చితమైన పరిమితి గుణకంKalf		√
రేట్ చేయబడిన సిమెట్రిక్ షార్ట్-సర్క్యూట్ కరెంట్ కోఎఫీషియంట్Kssc	ప్లేట్ యొక్క నిబంధనలు, డిఫాల్ట్10, శిఖరాన్ని మరియు వాటి సంబంధిత పరిమితులను లెక్కించడానికి ఉపయోగిస్తారు e.m.f ట్రాన్సియెంటెరర్		√				√	√	√
			√				√	√	√
ప్రాథమిక సమయ స్థిరాంకం	డిఫాల్ట్: 100ms		√					√	√
రెండవసారి స్థిరమైనది	డిఫాల్ట్: 3000ms		√						√
విధి పునరావృత్తి	C-t1-O లేదా C-t1-O-tfr-C-t2-Oï¼default:C-t1-O చక్రం		√					√
t1	మొదటిసారిగా ప్రస్తుత సమయ పరిమితి, డిఫాల్ట్: 100ms		√					√
tal1	మొదటి అయస్కాంతీకరణ చక్రంలో నిర్దిష్ట ఖచ్చితత్వాన్ని చేరుకోవడానికి అవసరమైన సమయం, డిఫాల్ట్: 40ms
tfr	రెండవ అయస్కాంతీకరణ చక్రంలో నిర్దేశిత ఖచ్చితత్వాన్ని చేరుకోవడానికి అవసరమైన సమయం, డిఫాల్ట్: 500ms,ChooseC-t1-O-tfr-C-t2-O,Cycle చూపబడుతుంది		√					√
t2	రెండవ సారి ప్రస్తుత సమయ పరిమితి, డిఫాల్ట్:100ms.ChooseC-t1-O-tfr-C-t2-O,Cycle చూపబడుతుంది		√		√			√
tal2	సమయం యొక్క ఖచ్చితమైన పరిమితులను నిర్వహించడం ద్వారా రెండవ ప్రవాహాన్ని, డిఫాల్ట్:40ms		√					√
tal2	C-t1-O-tfr-C-t2-O ఎంచుకోండి, చక్రం చూపబడుతుంది		√					√
రేట్ చేయబడిన ఇన్స్ట్రుమెంట్ సెక్యూరిటీ కోఎఫీషియంట్ FS	నేమ్‌ప్లేట్ నియంత్రణ, డిఫాల్ట్:10			√
రేట్ చేయబడిన ఇన్స్ట్రుమెంట్ సెక్యూరిటీ కోఎఫీషియంట్ FS	కంపోజిట్ ఎర్రర్ మరియు వాటి సంబంధిత ఎలక్ట్రోమోటివ్ ఫోర్స్ యొక్క పరిమితిని లెక్కించడానికి ఉపయోగించబడుతుంది			√
రేట్ చేయబడిన గణన గుణకాలు						√
రేట్ చేయబడిన ఇన్ఫ్లెక్షన్ పాయింట్ పొటెన్షియల్(Ek)						√
అంటే ఎక్‌కి సంబంధించినది						√
పరిమాణం కారకం							√
Ual రేట్ చేయబడింది	రేట్ చేయబడిన సమానమైన క్వాడ్రాటిక్ లిమిట్వోల్టేజ్						√
Ial Ualకు అనుగుణంగా ఉంటుంది							√

Weshine యొక్క PT పరీక్ష పరామితి వివరణCT నిష్పత్తి పరీక్షఉంది:

ప్రయోగం అంశం			వివరణ	కనెక్షన్ రేఖాచిత్రం
ప్రతిఘటన	ఉత్తేజం	నిష్పత్తి	వివరణ	కనెక్షన్ రేఖాచిత్రం
√			CTâ యొక్క ద్వితీయ వైండింగ్ నిరోధకతను కొలవండి	Fig 2.10,ప్రైమరీ వైండింగ్‌ను కొలిచినట్లయితే తప్పనిసరిగా డిస్‌కనెక్ట్ చేయాలి.
√	√		CTâ యొక్క ద్వితీయ వైండింగ్ నిరోధకత మరియు ఉత్తేజిత లక్షణాన్ని కొలవండి	Fig 2.10,ప్రైమరీ వైండింగ్‌ను కొలిచినట్లయితే తప్పనిసరిగా డిస్‌కనెక్ట్ చేయాలి.
		√	దాని నిష్పత్తి మరియు ధ్రువణతను తనిఖీ చేయండి	అత్తి 2.11

ఎంపికలు

వెషైన్‌కు పూర్తి స్థాయి ఎలక్ట్రికల్ ఎక్విప్‌మెంట్‌తో డీల్ చేయడానికి ప్రత్యేకంగా 8 సంవత్సరాల అనుభవం ఉంది. ప్రస్తుతం, Weshine వివిధ CT PT ఎనలైజర్‌ను కనిపెట్టిందిCT నిష్పత్తి పరీక్షరూపంలో చూపిన విధంగా:

CT పాటనలైజర్ కోసం ఆర్డర్ సమాచారంCT నిష్పత్తి పరీక్ష
పిల్లి. సంఖ్య	గరిష్ట పరీక్ష వోల్టేజ్	గరిష్ట పరీక్ష కరెంట్	నిష్పత్తి పరీక్ష ఖచ్చితత్వం	కొలతలు	బరువు
VS-2800	0 నుండి 2500 Vrms	0 నుండి 1000 ఎ	± 0.2%	425 x 290 x 310 మిమీ	30 కిలోలు
VS-2800A	0 నుండి 180 Vrms	0 నుండి 150 ఎ	± 0.1%	340 x 300 x 150 మి.మీ	9 కిలోలు
VS-2800B	0 నుండి 180 Vrms	0 నుండి 150 ఎ	± 0.05%	340 x 300 x 150 మి.మీ	9 కిలోలు

*సరఫరా గొలుసు సమస్యల ఆధారంగా: దయచేసి ప్రస్తుత ధర మరియు లీడ్ సమయాల కోసం మీ ప్రాధాన్య అధీకృత వెషైన్ డిస్ట్రిబ్యూటర్‌ని సంప్రదించండి.

CT PT ఎనలైజర్‌ని ఎలా ఎంచుకోవాలిCT నిష్పత్తి పరీక్ష?

■VS-2800:నిజమైన పవర్ ఫ్రీక్వెన్సీ, ట్రాన్స్ఫార్మర్ యొక్క పని స్థితిని అనుకరిస్తుంది.

■VS-2800A:VS-2800 ఆధారంగా అప్‌గ్రేడ్ చేయబడింది, ఫ్రీక్వెన్సీ కన్వర్షన్ టెక్నాలజీని ఉపయోగించి, కాంపాక్ట్ బాడీ, బలమైన యాంటీ-ఇంటర్‌ఫెరెన్స్, తక్కువ టెస్ట్ వోల్టేజ్ అంటే సురక్షితమైనది మరియు మరింత నమ్మదగినది.

■VS-2800B:సరిపోలని మలుపుల నిష్పత్తి పరీక్ష ఖచ్చితత్వం 0.05%కి చేరుకుంది, చిన్న ఆవిష్కరణ, పెద్ద జ్ఞానం.

నాణ్యత సర్టిఫికెట్లు

మా కంపెనీ యొక్క అన్ని విజయాలు నేరుగా మేము అందించే ఉత్పత్తుల నాణ్యతతో ముడిపడి ఉన్నాయని మేము ఎల్లప్పుడూ విశ్వసిస్తాము. కోసం CTPT ఎనలైజర్CT నిష్పత్తి పరీక్షISO9001,ISO14000:14001 మార్గదర్శకాలు మరియు మా కఠినమైన నాణ్యత నియంత్రణ వ్యవస్థలో పేర్కొన్న అత్యధిక నాణ్యత అవసరాలను తీర్చండి.
