TDR కేబుల్ ఫాల్ట్ లొకేటర్ అంటే ఏమిటి మరియు ఇది మీ ఎలక్ట్రికల్ సిస్టమ్‌లకు ఎలా ప్రయోజనం చేకూరుస్తుంది

కథనం సారాంశం:దిTDR కేబుల్ ఫాల్ట్ లొకేటర్కేబుల్స్‌లోని లోపాలను సమర్ధవంతంగా మరియు ఖచ్చితంగా గుర్తించడానికి అవసరమైన సాధనం. ఈ బ్లాగ్ పోస్ట్ వివిధ పరిశ్రమలలో TDR కేబుల్ ఫాల్ట్ లొకేటర్‌ని ఉపయోగించడం వల్ల పనిచేసే విధానం, రకాలు మరియు ప్రయోజనాలను విశ్లేషిస్తుంది. ఈ అధునాతన సాంకేతికత సహాయంతో, ఎలక్ట్రికల్ నిర్వహణను క్రమబద్ధీకరించవచ్చు, కనిష్ట పనికిరాని సమయం మరియు మెరుగైన సిస్టమ్ విశ్వసనీయతను నిర్ధారిస్తుంది.వెషిన్, ఎలక్ట్రికల్ పరిశ్రమలో ప్రముఖ కంపెనీ, కేబుల్ లోపాలను త్వరగా గుర్తించి పరిష్కరించడంలో మీకు సహాయపడటానికి అధిక-నాణ్యత TDR కేబుల్ ఫాల్ట్ లొకేటర్‌లను అందిస్తుంది. ఈ సాంకేతికత మీ ఎలక్ట్రికల్ నిర్వహణ ప్రయత్నాలను ఎలా విప్లవాత్మకంగా మారుస్తుందో తెలుసుకోవడానికి చదవండి.

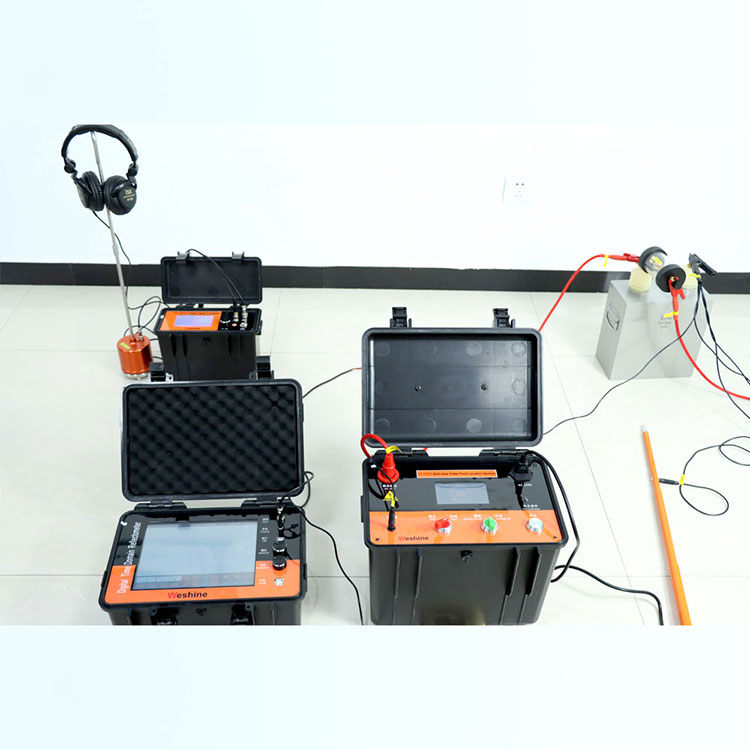

TDR Cable Fault Locator

విషయ సూచిక


TDR కేబుల్ ఫాల్ట్ లొకేటర్ అంటే ఏమిటి?

TDR (టైమ్ డొమైన్ రిఫ్లెక్టోమీటర్) కేబుల్ ఫాల్ట్ లొకేటర్ అనేది కేబుల్‌లలో లోపాలను గుర్తించడానికి ఉపయోగించే ఒక అధునాతన సాధనం. ఇది ఎలక్ట్రికల్ పల్స్‌లను కేబుల్‌లోకి పంపడం ద్వారా మరియు పల్స్ తిరిగి ప్రతిబింబించడానికి పట్టే సమయాన్ని కొలవడం ద్వారా పని చేస్తుంది. ప్రతిబింబించే పల్స్‌ని విశ్లేషించడం ద్వారా, TDR అది ఓపెన్ సర్క్యూట్ అయినా, షార్ట్ సర్క్యూట్ అయినా లేదా మరేదైనా లోపం ఉన్న ప్రదేశాన్ని గుర్తించగలదు. ఈ సాంకేతికత టెలికమ్యూనికేషన్స్, ఎలక్ట్రికల్ యుటిలిటీస్ మరియు నిర్మాణం వంటి పరిశ్రమలకు కీలకమైనది, ఇక్కడ త్వరిత మరియు ఖచ్చితమైన కేబుల్ లోపాన్ని గుర్తించడం అవసరం.

TDR కేబుల్ ఫాల్ట్ లొకేటర్ల వర్కింగ్ ప్రిన్సిపల్

TDR కేబుల్ ఫాల్ట్ లొకేటర్ ఒక చిన్న విద్యుత్ పల్స్‌ను కేబుల్‌లోకి పంపడం ద్వారా పనిచేస్తుంది. ఈ పల్స్ కేబుల్ వెంట ప్రయాణిస్తుంది మరియు కేబుల్‌లో లోపం లేదా విచ్ఛిన్నం వంటి ఇంపెడెన్స్‌లో మార్పును ఎదుర్కొన్నప్పుడు తిరిగి ప్రతిబింబిస్తుంది. TDR పల్స్ లోపానికి మరియు వెనుకకు ప్రయాణించడానికి పట్టే సమయాన్ని కొలుస్తుంది, ఇది లోపానికి దూరాన్ని లెక్కించడానికి అనుమతిస్తుంది.

ఈ సూత్రం రాడార్ టెక్నాలజీని పోలి ఉంటుంది, కానీ విద్యుదయస్కాంత తరంగాలకు బదులుగా, విద్యుత్ పప్పులు ఉపయోగించబడతాయి. TDR రాగి మరియు ఫైబర్ ఆప్టిక్ కేబుల్‌లతో సహా వివిధ పదార్థాల కేబుల్‌లలోని లోపాలను ఖచ్చితంగా గుర్తించగలదు.

TDR కేబుల్ ఫాల్ట్ లొకేటర్‌లను ఉపయోగించడం వల్ల కలిగే ప్రయోజనాలు

  • వేగవంతమైన మరియు ఖచ్చితమైన తప్పు గుర్తింపు:TDR కేబుల్ ఫాల్ట్ లొకేటర్‌లు త్వరగా లోపాలను గుర్తించగలవు, ట్రబుల్షూటింగ్‌లో వెచ్చించే సమయాన్ని తగ్గిస్తాయి మరియు పనికిరాని సమయాన్ని తగ్గిస్తాయి.
  • ఖర్చుతో కూడుకున్నది:లోపం యొక్క ఖచ్చితమైన స్థానాన్ని గుర్తించడం ద్వారా, విస్తృతమైన కేబుల్ భర్తీ లేదా అనవసరమైన మరమ్మతుల అవసరం తొలగించబడుతుంది, దీర్ఘకాలంలో ఖర్చులను ఆదా చేస్తుంది.
  • బహుముఖ ప్రజ్ఞ:ఈ పరికరాలు పవర్ కేబుల్స్, టెలికమ్యూనికేషన్స్ కేబుల్స్ మరియు మరిన్నింటితో సహా వివిధ రకాల కేబుల్‌లలో లోపాలను గుర్తించగలవు.
  • వాడుకలో సౌలభ్యం:TDR కేబుల్ ఫాల్ట్ లొకేటర్లు యూజర్ ఫ్రెండ్లీ మరియు ఆపరేట్ చేయడం సులభం, వాటిని అనుభవం లేని మరియు అనుభవజ్ఞులైన టెక్నీషియన్‌లకు అందుబాటులో ఉంచుతుంది.

TDR కేబుల్ ఫాల్ట్ లొకేటర్‌ల రకాలు

అనేక రకాల TDR కేబుల్ ఫాల్ట్ లొకేటర్లు ఉన్నాయి, ప్రతి ఒక్కటి నిర్దిష్ట అనువర్తనాల కోసం రూపొందించబడింది:

టైప్ చేయండి అప్లికేషన్ ఫీచర్లు
హ్యాండ్‌హెల్డ్ TDR ఫాల్ట్ లొకేటర్ చిన్న నుండి మధ్య తరహా కేబుల్స్ పోర్టబుల్, ఉపయోగించడానికి సులభమైనది, ఫీల్డ్‌వర్క్ కోసం అనువైనది
పోర్టబుల్ TDR ఫాల్ట్ లొకేటర్ పెద్ద కేబుల్స్, పారిశ్రామిక వినియోగం మరిన్ని ఫీచర్లను, ఎక్కువ ఖచ్చితత్వాన్ని అందిస్తుంది
అధునాతన TDR ఫాల్ట్ లొకేటర్ హై-ప్రెసిషన్ కేబుల్ తప్పు స్థానం హై-ఎండ్ ఫీచర్లు, వివరణాత్మక తప్పు విశ్లేషణ, సంక్లిష్ట వ్యవస్థలకు అనుకూలం

TDR కేబుల్ ఫాల్ట్ లొకేటర్‌ను ఎలా ఉపయోగించాలి?

  1. పరికరాన్ని కనెక్ట్ చేయండి:TDR కేబుల్ ఫాల్ట్ లొకేటర్‌ను కేబుల్ యొక్క ఒక చివరకి కనెక్ట్ చేయండి.
  2. పారామితులను సెట్ చేయండి:కేబుల్ రకం, పొడవు మరియు పరీక్ష ఫ్రీక్వెన్సీతో సహా అవసరమైన పారామితులను సెట్ చేయండి.
  3. పరీక్షను ప్రారంభించండి:కేబుల్ ద్వారా విద్యుత్ పల్స్ పంపడానికి పరికరాన్ని సక్రియం చేయండి.
  4. ఫలితాలను విశ్లేషించండి:TDR స్క్రీన్‌పై దూరం మరియు తప్పు రకాన్ని ప్రదర్శిస్తుంది, సమస్యను గుర్తించడానికి మిమ్మల్ని అనుమతిస్తుంది.
  5. లోపాన్ని సరిచేయండి:ఫలితాల ఆధారంగా, తప్పు కేబుల్ విభాగం యొక్క అవసరమైన మరమ్మత్తు లేదా భర్తీని నిర్వహించండి.

TDR టెక్నాలజీ ద్వారా పరిష్కరించబడిన సాధారణ కేబుల్ లోపాలు

TDR కేబుల్ ఫాల్ట్ లొకేటర్లు వివిధ రకాల కేబుల్ లోపాలను గుర్తించడంలో ప్రభావవంతంగా ఉంటాయి, వాటితో సహా:

  • ఓపెన్ సర్క్యూట్లు:ఎలక్ట్రికల్ సిగ్నల్ ప్రయాణించకుండా నిరోధించే కేబుల్‌లో బ్రేక్.
  • షార్ట్ సర్క్యూట్‌లు:వైర్ల మధ్య అనాలోచిత పరిచయం, కరెంట్ యొక్క ప్రత్యక్ష ప్రవాహానికి కారణమవుతుంది.
  • నేల లోపాలు:కేబుల్ అనుకోకుండా భూమికి కనెక్ట్ చేయబడిన సమస్య.
  • కేబుల్ ఇన్సులేషన్ నష్టం:కేబుల్ ఇన్సులేషన్ యొక్క విచ్ఛిన్నం, లీకేజ్ లేదా జోక్యానికి దారితీస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

TDR కేబుల్ ఫాల్ట్ లొకేటర్ గుర్తించగలిగే గరిష్ట దూరం ఎంత?
గుర్తింపు పరిధి మోడల్ మరియు కేబుల్ రకంపై ఆధారపడి ఉంటుంది, అయితే సాధారణ TDR పరికరాలు 10 కిలోమీటర్ల దూరం వరకు లోపాలను గుర్తించగలవు.
TDR కేబుల్ ఫాల్ట్ లొకేటర్ ఫైబర్ ఆప్టిక్ కేబుల్స్‌లో లోపాలను గుర్తించగలదా?
అవును, నిర్దిష్ట TDR మోడల్‌లు ఫైబర్ ఆప్టిక్ కేబుల్స్‌లో లోపాలను గుర్తించగలవు, కేబుల్ పరిస్థితి యొక్క వివరణాత్మక విశ్లేషణను అందిస్తాయి.
TDR కేబుల్ ఫాల్ట్ లొకేటర్లు అన్ని పరిశ్రమలకు అనువుగా ఉన్నాయా?
అవును, TDR కేబుల్ ఫాల్ట్ లొకేటర్‌లు బహుముఖమైనవి మరియు టెలికమ్యూనికేషన్స్, పవర్ డిస్ట్రిబ్యూషన్ మరియు నిర్మాణం వంటి వివిధ పరిశ్రమల్లో ఉపయోగించబడతాయి.
TDR కేబుల్ ఫాల్ట్ లొకేటర్ ఎంత ఖచ్చితమైనది?
TDR కేబుల్ ఫాల్ట్ లొకేటర్‌లు చాలా ఖచ్చితమైనవి, కేబుల్ రకం మరియు పరీక్ష పరిస్థితులపై ఆధారపడి కొన్ని మీటర్లలోపు లోపాలను గుర్తించగల సామర్థ్యం ఉంటుంది.

TDR కేబుల్ ఫాల్ట్ లొకేటర్‌ల గురించి మరింత సమాచారం కోసం లేదా మీరు అధిక-నాణ్యత పరికరాలను కొనుగోలు చేయడానికి ఆసక్తి కలిగి ఉంటే,మమ్మల్ని సంప్రదించండినేడు! Weshine వద్ద మా బృందం మీ అవసరాలకు సరైన పరిష్కారాన్ని ఎంచుకోవడంలో మీకు సహాయం చేయడానికి సిద్ధంగా ఉంది.
