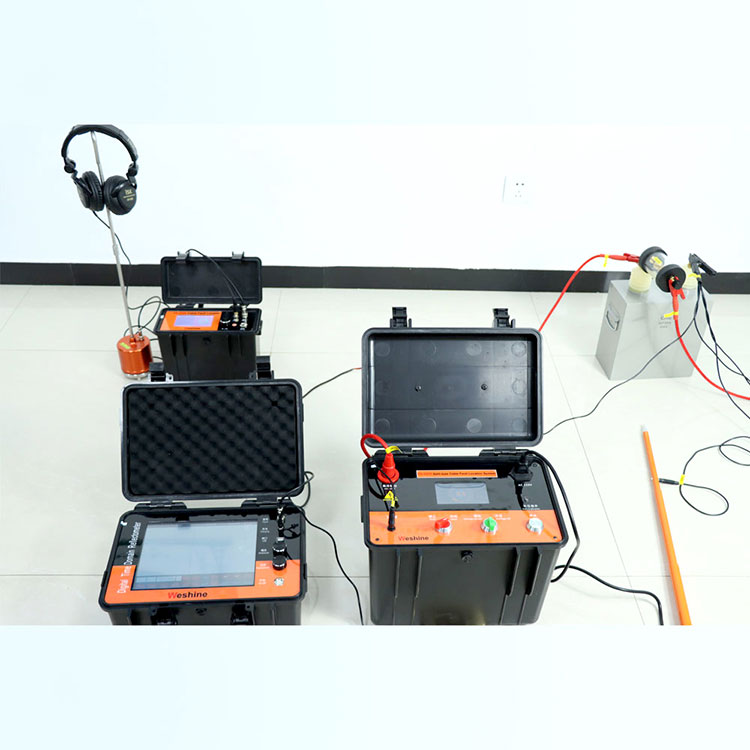

TDR కేబుల్ ఫాల్ట్ లొకేటర్: ఇది ఎలా పని చేస్తుంది మరియు ఖచ్చితమైన కేబుల్ డయాగ్నస్టిక్స్ కోసం ఇది ఎందుకు అవసరం

పాతిపెట్టిన లేదా వైర్డు కేబుల్‌లలో లోపాలను కనుగొనడం సాంప్రదాయకంగా మొత్తం పొడవుతో త్రవ్వడం లేదా కేబుల్‌ను కత్తిరించడం వంటి విధ్వంసక పద్ధతులను కలిగి ఉంటుంది. నేడు, దిTDR కేబుల్ ఫాల్ట్ లొకేటర్దీన్ని పూర్తిగా మారుస్తుంది.వెషిన్అధునాతన అందిస్తుందిTDR కేబుల్ ఫాల్ట్ లొకేటర్విధ్వంసకరం కాని స్థానాలను గుర్తించే పరిష్కారాలు. కోర్ టెక్నాలజీ టైమ్-డొమైన్ రిఫ్లెక్టోమెట్రీపై ఆధారపడి ఉంటుంది, ఇది తక్కువ-శక్తి పల్స్‌ను కేబుల్‌పైకి పంపుతుంది మరియు లోపం నుండి ప్రతిబింబించే సమయాన్ని కొలుస్తుంది.

పని సూత్రం

A TDR కేబుల్ ఫాల్ట్ లొకేటర్కేబుల్స్ కోసం రాడార్ లాగా పనిచేస్తుంది. ఇది కేబుల్‌లోకి స్వల్పకాలిక, తక్కువ-వోల్టేజ్ పల్స్‌ను ప్రారంభిస్తుంది. పల్స్ ఇంపెడెన్స్‌లో మార్పును ఎదుర్కొన్నప్పుడు-ఓపెన్ సర్క్యూట్, షార్ట్ సర్క్యూట్ లేదా నీటి ప్రవేశం వంటివి-పల్స్ యొక్క భాగం తిరిగి ప్రతిబింబిస్తుంది. పరికరం పల్స్ పంపడం మరియు స్వీకరించడం మధ్య సమయాన్ని కొలుస్తుంది. ఆ కేబుల్ రకం కోసం తెలిసిన వేగవంతమైన ప్రచారం (Vp)ని ఉపయోగించి, ఇది ఫార్ములాతో తప్పుకు దూరాన్ని గణిస్తుంది: దూరం = (వేగం × సమయం) / 2.

ఎందుకు నష్టం జరగదు

ఇన్సులేషన్‌ను ఒత్తిడి చేసే అధిక సంభావ్య పరీక్షకుల వలె కాకుండా, దిTDR కేబుల్ ఫాల్ట్ లొకేటర్కేబుల్ యొక్క తట్టుకునే వోల్టేజ్ కంటే చాలా తక్కువ శక్తి స్థాయిలను ఉపయోగిస్తుంది. దీనికి అధిక కరెంట్ ఇంజెక్ట్ చేయడం లేదా కేబుల్ కోశం విచ్ఛిన్నం చేయడం అవసరం లేదు. కేబుల్ దృక్కోణం నుండి కొలత నిష్క్రియంగా ఉంది-క్లుప్తమైన, తక్కువ-శక్తి సిగ్నల్ మాత్రమే వర్తించబడుతుంది.వెషిన్టెస్టింగ్ సమయంలో సున్నితమైన డేటా లేదా కమ్యూనికేషన్ కేబుల్స్ కూడా క్షేమంగా ఉండేలా ఇంజనీరింగ్ నిర్ధారిస్తుంది.

TDR కేబుల్ ఫాల్ట్ లొకేటర్ FAQ సాధారణ ప్రశ్నలు

ప్రశ్న 1: TDR కేబుల్ ఫాల్ట్ లొకేటర్ లైవ్ కేబుల్‌లలో లోపాలను కనుగొనగలదా?

సమాధానం:అవును, చాలా ఆధునికమైనవిTDR కేబుల్ ఫాల్ట్ లొకేటర్యూనిట్లు, వాటితో సహావెషిన్, 50/60 Hz పవర్ సిగ్నల్‌లను నిరోధించే అంతర్నిర్మిత ఫిల్టర్‌లను ఫీచర్ చేయండి. ఇది పరికరం లేదా కేబుల్‌కు హాని కలిగించకుండా 400V AC లేదా DC వరకు తక్కువ-వోల్టేజ్ లైవ్ కేబుల్‌లపై పరీక్షించడానికి అనుమతిస్తుంది. అయినప్పటికీ, అధిక-వోల్టేజ్ లైన్లలో భద్రత మరియు ఖచ్చితత్వం కోసం, కేబుల్ డి-ఎనర్జిజ్ చేయబడాలి.

ప్రశ్న 2: TDR కేబుల్ ఫాల్ట్ లొకేటర్ ఏ రకమైన కేబుల్ లోపాలను కేబుల్ కట్ చేయకుండా గుర్తించగలదు?

సమాధానం: A TDR కేబుల్ ఫాల్ట్ లొకేటర్ఓపెన్ సర్క్యూట్‌లు, షార్ట్ సర్క్యూట్‌లు, స్ప్లిసెస్, నీరు లేదా తేమ ప్రవేశం, చూర్ణం చేయబడిన విభాగాలు మరియు తుప్పుపట్టిన కనెక్షన్‌లను గుర్తించవచ్చు. రిఫ్లెక్షన్ వేవ్‌ఫార్మ్ చిన్న తప్పు కోసం క్రిందికి విక్షేపం మరియు ఓపెన్ ఫాల్ట్ కోసం పైకి విక్షేపం ప్రదర్శిస్తుంది. ఇది అధిక-వోల్టేజ్ ఆర్క్ రిఫ్లెక్షన్ ఫిల్టర్ వంటి అదనపు ఉపకరణాలు లేకుండా చాలా ఎక్కువ రెసిస్టెన్స్‌తో (కొన్ని వందల ఓమ్‌ల కంటే ఎక్కువ) రెసిస్టివ్ ఫాల్ట్‌లను కొలవదు, అయితే ప్రామాణిక తక్కువ-రెసిస్టెన్స్ లోపాలను సులభంగా గుర్తించవచ్చు.

ప్రశ్న 3: 1 కి.మీ కంటే ఎక్కువ పొడవైన కేబుల్‌ల కోసం TDR కేబుల్ ఫాల్ట్ లొకేటర్ ఎంత ఖచ్చితమైనది?

సమాధానం:ఖచ్చితత్వం అనేది ప్రచారం యొక్క వేగం (Vp) సెట్టింగ్ మరియు పరికరం యొక్క సమయ-ఆధారిత ఖచ్చితత్వంపై ఆధారపడి ఉంటుంది. వంటి అధిక నాణ్యత యూనిట్లువెషిన్ TDR కేబుల్ ఫాల్ట్ లొకేటర్±1% పరిధి లేదా ±0.5 మీటర్లు, ఏది ఎక్కువ అయితే అది సాధించండి. 2 కిమీ కేబుల్ కోసం, దీని అర్థం 20 మీటర్ల లోపల లోపం. తెలిసిన కేబుల్ పొడవును ఉపయోగించి సరైన Vp క్రమాంకనంతో ఖచ్చితత్వం మెరుగుపడుతుంది. ఉష్ణోగ్రత మరియు కేబుల్ వృద్ధాప్యం వంటి పర్యావరణ కారకాలు Vpని కొద్దిగా ప్రభావితం చేస్తాయి, కాబట్టి క్లిష్టమైన కొలతలకు రీకాలిబ్రేషన్ సిఫార్సు చేయబడింది.

ప్రాక్టికల్ అప్లికేషన్ ఉదాహరణ

తప్పు దూరాన్ని కొలవడానికి, ఆపరేటర్ కనెక్ట్ చేస్తుందిTDR కేబుల్ ఫాల్ట్ లొకేటర్ఒకే కండక్టర్ మరియు షీల్డ్ లేదా భూమికి. పరికరం స్వయంచాలకంగా పప్పులను పంపుతుంది మరియు ప్రతిబింబించే తరంగ రూపాన్ని ప్రదర్శిస్తుంది. తప్పుకు దూరం నేరుగా స్క్రీన్‌పై చదవబడుతుంది.వెషిన్మోడల్‌లలో వన్-బటన్ ఆటో-కాలిబ్రేషన్ మరియు ఫాల్ట్ టైప్ రికగ్నిషన్, యూజర్ ఎర్రర్‌ను మరియు టెస్టింగ్ సమయాన్ని తగ్గించడం వంటివి ఉన్నాయి.

మమ్మల్ని సంప్రదించండి

సరైనదాన్ని ఎంచుకోవడంలో నిపుణుల మార్గదర్శకత్వం కోసంTDR కేబుల్ ఫాల్ట్ లొకేటర్మీ పవర్, టెలికాం లేదా ఇండస్ట్రియల్ కేబుల్స్ కోసం,వెషిన్ని సంప్రదించండినేడు. మా బృందం ఉచిత అప్లికేషన్ మద్దతు, ఆన్-సైట్ ప్రదర్శనలు మరియు నాన్-డిస్ట్రక్టివ్ కేబుల్ ఫాల్ట్ లొకేషన్ కోసం అనుకూలీకరించిన శిక్షణను అందిస్తుంది. కోట్ లేదా సాంకేతిక సంప్రదింపులను అభ్యర్థించడానికి మా వెబ్‌సైట్ లేదా ఇమెయిల్ ద్వారా సంప్రదించండి.
